Звук для концертного зала-трансформера Vegas City Hall

Исходные данные

В сентябре 2016 года в Москве открылась новая концертная площадка в Крокус Сити – многофункциональный концертный зал Vegas City Hall. Трехуровневый зрительный зал, удобные кресла, расположенные амфитеатром, современное звуковое и световое оборудование позволяют с комфортом насладиться шоу из любой точки зала. Над проектом звуковой системы для зала Vegas City Hall работали инсталляционная компания "Техника и Технологии Театра" (Москва) совместно с компанией "Сонорусс", официальным представителем L-Acoustics в России.

Реализация проекта

Зал оборудован большими экранами, транслирующими контент в разрешении 4К - эта технология позволяет транслировать изображение аналогичное качеству картинки в кинотеатрах и в компьютерной графике, а в зрительном зале такие экраны призваны создавать эффект дополненной реальности, быть частью декораторских решений, погружая зрителей в атмосферу происходящего на сцене.

В стандартной конфигурации зал вмещает 1472 человека, что позволяет проводить в нем шоу популярных артистов, звезд рока, легенд джаза и детских постановок.

Зрительный зал в конфигурации «цирковая арена» вмещает 1354 человека и предназначен для выступлений акробатов и воздушных гимнастов, клоунады и цирковых зверей, проведения детских развлекательных шоу и гастролей лучших цирков-шапито - все жанры циркового искусства могут объединиться на одной арене.

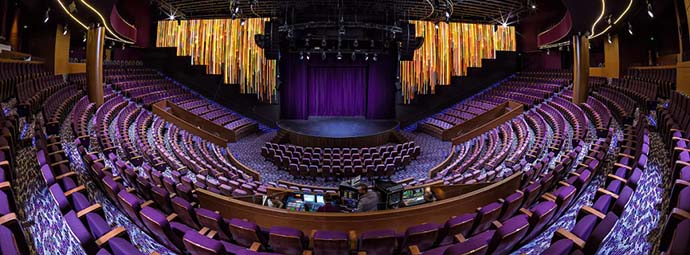

Концертная сцена

Цирковая арена

Руслан Пилецкий, главный инженер проекта, комментирует:

В зале установлены звукоусилительные системы L-Acoustics. В процессе предпроектных работ были созданы архитектурно-планировочные решения и техническое задание по системе звукоусиления, в котором были четко сформулированы объективные требования к этой системе. В частности, требования по звуковому давлению и его равномерному распределению, частотному диапазону и его неравномерности. Особое внимание было уделено разборчивости, что в совокупности с проектом по архитектурной акустике, дало великолепный результат». Проанализировав результаты электроакустического моделирования, заказчик остановил свой выбор на оборудовании L-Acoustics, как на решении наиболее полно отвечающему техническому заданию.

Проектное решение для концертного зала Vegas City Hall было создано Александром Ананьевым, инженером-акустиком компании «Сонорусс»:

Самым сложным в проекте было совместить в одном помещении две функции: концертный зал и цирковую арену. Поэтому, любое универсальное решение не было бы идеальным. В этой связи, было принято решение использовать дизайн с изменяемой конфигурацией. При этом так, чтобы конфигурация изменялась незначительно и с минимальными затратами по времени

В первой конфигурации, для концертных мероприятий, низкочастотные системы SB28 размещены по центру между левым и правым порталами, состоящими из систем K2, что обеспечивает максимально качественное покрытие низкочастотным сигналом всех зрительских мест.

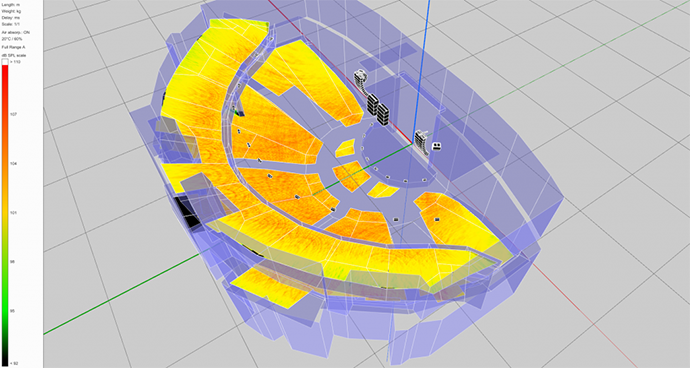

Конфигурация звукоусилительной системы для концертных мероприятий.
Сабвуферы SB28 расположены по центру

Вторая конфигурация системы используется для цирковых представлений, спецификой которых являются номера с воздушными гимнастами. В данной конфигурации сабвуферы SB28 размещены за порталами. Такая конфигурация, кроме того, что отвечает техническому заданию, освобождает пространство над манежем для выступления воздушных гимнастов.

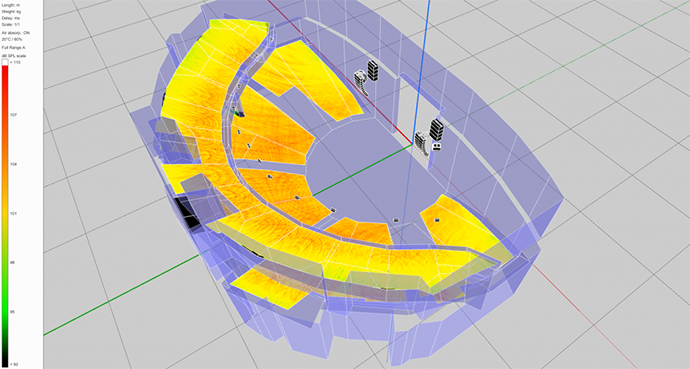

Конфигурация звукоусилительной системы для цирковых программ.
Сабвуферы SB28 расположены за порталами

Игорь Новиков, технический директор инсталляционного направления компании «Сонорусс», добавляет:

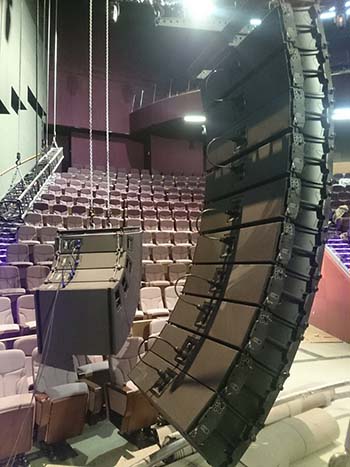

Благодаря простой системе монтажа и рассчитанным пресетам, перевесить 8 сабвуферов SB28 могут легко и просто два специалиста монтажной бригады. Таким образом, изменение конфигурации занимает где-то 20-30 минут

Александр Ананьев рассказывает:

После монтажа оборудования были проведены пуско-наладочные работы с привлечением представителя L-Acoustics. Произведены все необходимые замеры при помощи контрольно-измерительного оборудования. Анализ замеров подтвердил точность электроакустических расчетов, выполненных на стадии проектирования. Результат удовлетворил Заказчика и нас как специалистов

Краткий список звукоусилительного оборудования L-Acoustics для зала Vegas City Hall:

• Порталы сцены (левый и правый) – К2 x 20
• Сабвуферы портальных систем – SB28 x 8
• Боковые сектора (Out fill) – ARCSII x 8
• Озвучивание партера (Front fill) – 8XTi x 8
• Озвучивание подбалконного пространства - 8XTi x 10
• Озвучивание балкона - 8XTi x 12
• Прострелы арьерсцены – ARCS WIDE x 4
• Прострелы авансцены - ARCS WIDE x 4
• Сценические мониторы – 115XTHiQ x 6
• Усилители LA8 и LA4X

На площадке уже отработаны две цирковые программы, прошли выступления группы «Уматурман», Варвары Визбор и многих других артистов. Руслан Пилецкий делится впечетлениями:

Техническим оснащением и состоянием площадки все довольны, что вселяет надежду на дальнейшую успешную эксплуатацию зала. Более чем лестные отзывы получает служба эксплуатации зала после каждого мероприятия. Зал  действительно  поражает уровнем  комфорта  и  уюта.  Зрители  в  восторге!
