Звук для Свято-Троицкого храма

Задача:

Установка системы озвучивания внутреннего пространства и прихрамовой территории с целью обеспечения обширного пкрытия звуком и достижения хорошей разборчивости речи

Трудности:

жесткие ограничения по количеству, габаритам и местам размещения оборудования, схемах прокладки кабельных трасс, трудности в настройке микрофонов из за сложных акустических параметров помещения
Цель проекта: обеспечение максимально равномерного покрытия звуком внутреннего пространства храма во время служб, хорового пения и проповедей.

Учитывая возросшее количество прихожан, было также принято решение частичного озвучивания прилегающей к храму территории.

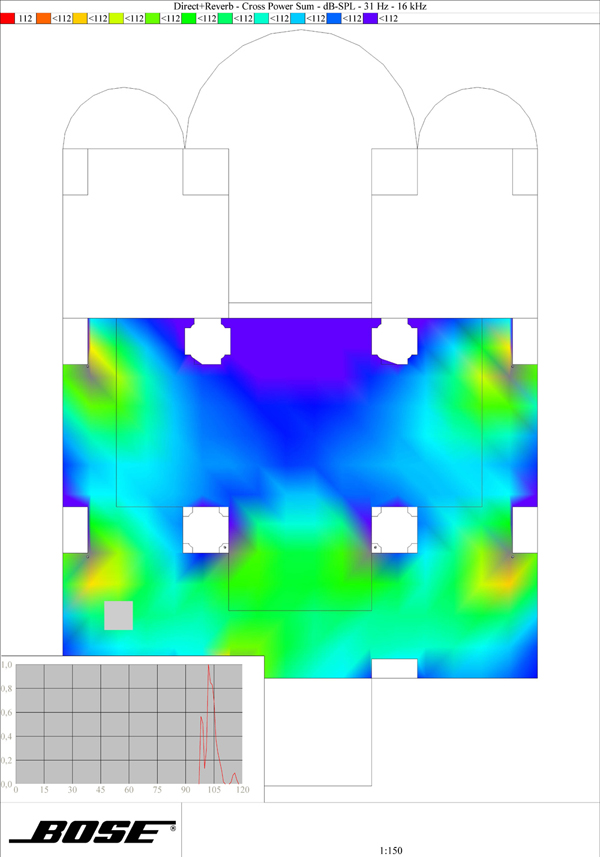

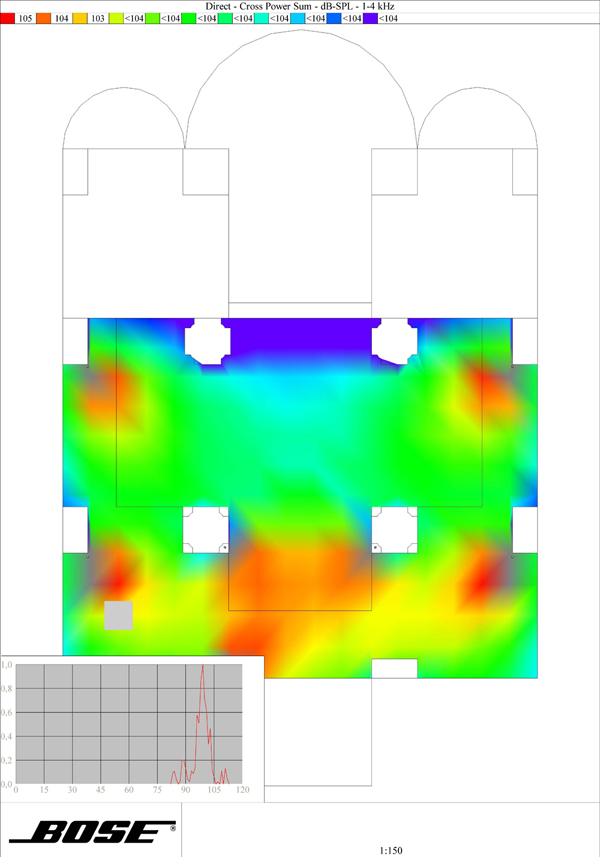

Акустические измерения и последующее моделирование с помощью программного обеспечения Bose Modeler показали, что оптимальное озвучивание с учетом требований к качеству разборчивости речи священника и чтецов, а также равномерности распределения звука по всему внутреннему пространству храма возможно только при наличии достаточно большого количества зон в рамках обширной распределенной системы. Несмотря на то, что большинство зон не имеет физических границ и сообщается друг с другом, архитектурно-акустическая специфика интерьера храма и, в частности, обилие ревербераций явились причиной того, что только мультизональный проект системы в должной степени отвечал требованиям заказчика. Это было подтверждено как расчетами, так и последующей эмуляцией звукового поля с помощью аудиопрезентатора Bose Auditioner.

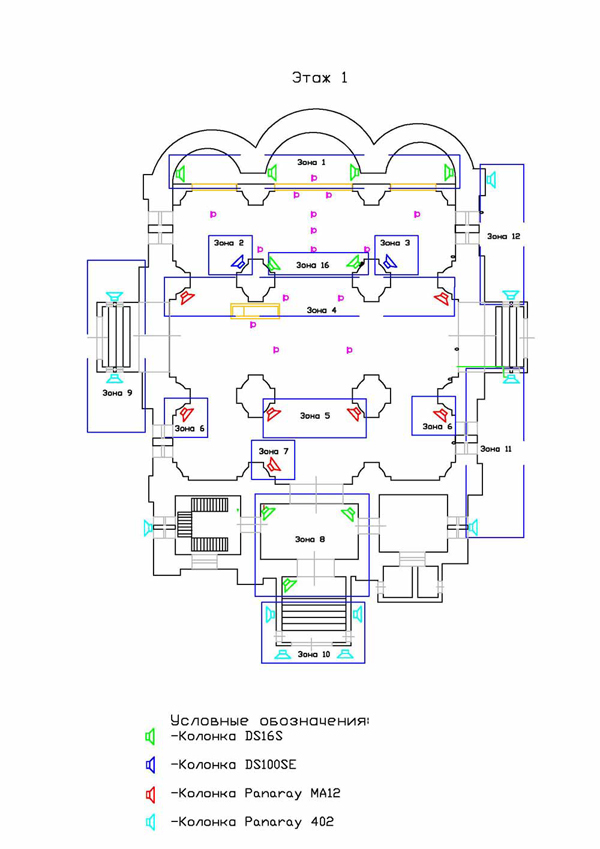

В результате была разработана система озвучивания по 16 зонам, включая зоны алтаря, центральной части (АС смонтированы на колоннах храма), правого и левого приделов первого этажа, притвора, амвона, правого и левого клиросов, правого и левого приделов, а также центра второго этажа, главного входа, северного и южного входов, южной стороны и наружного привходового пространства. Зоны алтаря, притвора и амвона озвучены с помощью акустических систем DS16S; приделы первого и второго этажей – DS100SE; прочие зоны и наружная территория – 402 II.
Все зоны разбиты на несколько групп, одни группы объединены по управлению, прочие автономны. Предусмотрено отключение зон второго этажа над алтарем во время хорового пения с целью сохранения максимальной естественности и аутентичной церковной окраски звучания вокала на оптимальном уровне громкости, не требующем дополнительного усиления. Помимо проводных микрофонов (микрофоны амвона, чтецов, клиросов, центра храма и его приделов) в сиcтеме имеются радиомикрофоны, дающие возможность свободного перемещения говорящего.

Особенности:

Большое количество микрофоннов (26), 16 зон, удачное применение  акустических систем Bose Panaray MA12 (линейный массив с цилиндрической волной)

Перспективы дальнейшего развития проекта:

Законченный проект, полученный результат полностью соответствует поставленным задачам.

Ориентировачный бюджет проекта:

~ 64 000 Euro

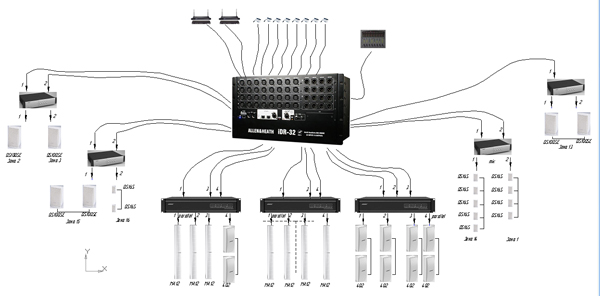

Список Оборудования:

•     Акустические системы: 7 Panaray MA12, 10 Panaray 402 II,  6 FreeSpace DS 100SE, 11 DS16S;
•     Усилители мощности: 2 Entero 4400, 1 Entero 4200, 4 dxa2120;
•     Матричный микрофонный коммутатор: Allen&Heath iDR32 с  панелью управления;
