Система конференцсвязи зала заседаний совета директоров компании "Эквант"

Общая информация о проекте

Страна, город Россия, Москва Разработчик проекта "Атанор"

Заказчик Общество с Ограниченной Ответственностью "Эквант" - российское подразделение мирового телекоммуникационного гиганта Orange Business Services. Место Центральный офис компании "Экват" (Orange Business Services) в России. Зал заседаний Совета директоров компании.

Исходные данные:

Слияние в рамках проекта NExT (New Experience for Telecoms) под эгидой France Telecom, компаний Equant и Orange привело к появлению единого сильного, узнаваемого во всем мире бренда – Orange Business Services.
Телекоммуникационные услуги компания оказывает во всех 88 регионах России, а представительства "Эквант" расположены в крупнейших экономических и культурных центрах: Санкт-Петербурге, Владивостоке, Екатеринбурге, Кемерово, Краснодаре, Нижнем Новгороде, Новосибирске, Иркутске, Ростове, Самаре, Сочи, Хабаровске и Челябинске.
В зале проходят ежедневные совещания Совета директоров с одновременной связью с региональными офисами в России и офисами за рубежом.

Задача:

Была поставлена задача организации зала, в котором можно было бы с комфортом осуществлять одновременную связь с регионами России, штаб-квартирой компании во Франции и представительствами в других странах мира, а также проводить оперативные совещания и заседания Совета директоров. Все заседания и сеансы видеоконференц-связи проходят в закрытом режиме. Поэтому основными требованиями для создания зала были:

• Проведение сеанса видеоконференцсвязи одновременно с 32 офисами компании по всему миру;
• Отсутствие в зале во время заседания любых технических специалистов;
• Простое интуитивно-понятное управление оборудованием и всем ходом заседания с сенсорных мониторов;
• Включение и выключение всего зала и оборудования по нажатию одной кнопки.

Трудности:

• Создание безошибочного описания всех алгоритмов переключения оборудования Kramer и прочих приборов, увязанных в сложную схему;
• Четкое прописывание всех возможных сценариев работы зала, которые должны запускаться по нажатию «одной» кнопки Председателем совета директоров;
• Наличие сложных сценариев работы зала, при которых, происходит одновременный переход 4х-5ти приборов в новое состояние.

Описание решения:

Краткое описание проекта:

Установленные на объекте системы:

• Видеосистема (видеоисточники и видеотрансляция);
• Аудиосистема;
• Конференц-система;
• Система видеоконференц-связи;
• Система технологического телевидения;
• Система видеокоммутации:
• Система интеллектуального освещения;
• Система управления с сенсорными панелями.

В качестве системы отображения предложены и использованы настенные моторизованные экраны и проекторы Panasonic PT-D5600, установленные на потолочных креплениях. Проекторы в режиме общего совещания позволяют выводить на каждый экран по 16 изображений из разных уголков нашей страны и планеты. Таким образом, возможно проведение сеансов видеоконференц-связи одновременно с тридцатью двумя (32) офисами компании по всему миру. Для связи используются кодеки систем видеоконференций Tandberg. В зале также установлена конференц-система Creator. Эта система технологического телевидения зала (в составе 5 поворотных камер Sony и видеосерверов Axis) и система коммутации (на основе оборудования Kramer и Biamp) позволяют осуществлять архивную запись заседаний и транслировать видео и аудио потоки в систему видеоконференцсвязи, на мониторы, установленные на столе, и на проекторы. Основным сигналом для системы коммутации принят VGA-сигнал. Он выдается на все основные группы приборов-потребителей (проекторы первый и второй, монитор председателя, мониторы участников). Сигнал на четыре основные группы выдается с индивидуальных скелеров Kramer VP-724xl, что позволяет получать для них различное изображение. Управляемые коммутаторы Kramer VS-808YC и VP-161 служат, в первую очередь для выбора источника того или иного вида сигнала. Матричный коммутатор Kramer VP-88ETH осуществляет основную коммутацию на нужные выходы VGA-сигнала. Распределитель-усилитель Kramer VP-12N раздает сигнал на мониторы участников. Интеграция всех систем с системой управления позволила создать режимы работы зала, в которых при нажатии на клавиши пультов конференц-системы, на участника, вступающего в разговор, сразу наводится поворотная камера. Далее коммутаторы Kramer каскадом переключают изображение участника в нужные каналы трансляции (на один из проекторов, на мониторы участников, на вход ВКС с добавлением информации об участнике, на записывающий DVD и т.д.) Световое оборудование зала также интегрировано в систему управления на основе контроллеров Palantir, что позволяет управлять освещением с экрана сенсорной панели. Управление всем оборудованием и сценариями работы зала осуществляется с сенсорной 15’ панели, установленной на рабочем столе Председателя. По нажатию «одной кнопки» все оборудование зала перенастраивается для работы в нужном режиме и исполняет любые указываемые Председателем действия. Графические интерфейсы управления разработаны с учетом всех пожеланий Совета директоров с учетом того, что на заседании нет технического специалиста. Управление залом также возможно с настенной встраиваемой 12’ панели, расположенной на стене у входа в зал. Эта панель служит в первую очередь для «моментального» приведения зала и всего установленного в нем оборудования по нажатию «одной кнопки» в нужный рабочий режим. Таким образом, запуск и выключение всех интегрированных систем интеллектуального конференц-зала могут осуществляться одним легким касанием к сенсорному экрану панели даже неподготовленным человеком.

Особенности:

В ходе выполнения этого проекта удалось учесть все без исключения пожелания заказчика по тому, как должны выглядеть графические интерфейсы, и что должно происходить при нажатии на определенные кнопки интерфейсов. Решению этих задач  во многом способствовала хорошо продуманная система команд оборудования Kramer, позволяющая менять состояние приборов и получать в ответ на опрос, информацию о состоянии, в котором данные приборы находятся.

Перспективы дальнейшего развития проекта:

Система открыта для любого усовершенствования  и наращивания.

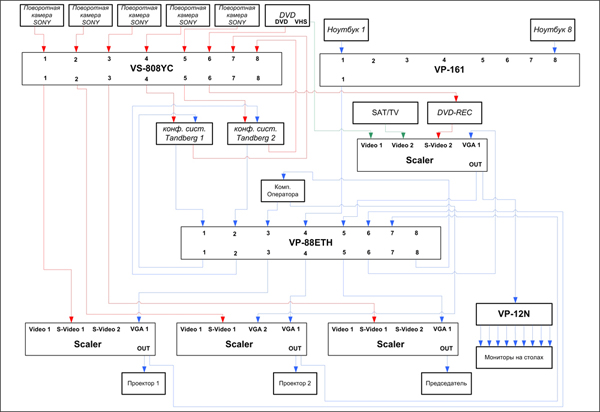

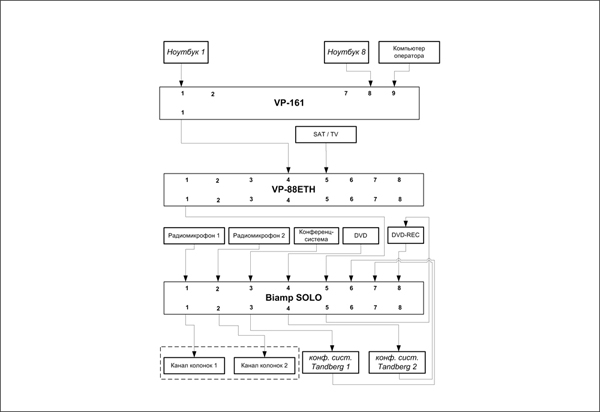

Список оборудования и схема:

Видеосистема:

•  Источники – DVD/VCR, спутниковый ресивер, DVD-рекордер, компьютер оператора, выходы кодеков ВКС, возможность подключения до 8 ноутбуков участников;
•  Трансляция – проекторы Panasonic PT-D5600 (2шт),  моторизованные экраны Redleaf (2шт), монитор председателя, компьютер оператора, возможность установки на стол до 12 мониторов участников.

Аудиосистема:

•  Цифровая платформа Biamp;
•  Акустические системы RCF.

Конференц-система:

•  Creator CR-M3101 на 24 рабочих места.

Система видеоконференц-связи:

• Tandberg (2 кодека на 16 соединенй каждый).

Система технологического телевидения:

•  Поворотные камеры Sony (5шт), видеосерверы Axis (5шт).

Система видеокоммутации:

•  Многостандартный масштабатор видеоизображения Kramer VP-724xl (4шт);
•  Матричный коммутатор для сигналов S-Video (Y/C) и балансных аудиосигналов 8х8 Kramer VS-808YC;
•  Матричный коммутатор 8x8 сигналов RGBHV и балансных стереофонических аудиосигналов Kramer VP-88ETH;
•  Коммутатор 16:1 для компьютерного графического сигнала VGA-UXGA Kramer VP -161;
•  Распределитель сигналов компьютерной графики 1:12  Kramer VP-12N;
•  Переходный кабель VGA на 5 BNC Kramer C-GM/5BM-1 (8шт);
•  Переходный кабель VGA на 5 BNC Kramer C-GF/5BM-6 (8шт).

Система интеллектуального освещения:

•  Шлюз LAN-EIB  Palantir PLTR-EIB-IP/7;
•  Контроллеры освещения EIB Merten.

Система управления:

•  Центральный контроллер Palantir PLTR-V12;
•  Контроллер инфракрасного управления Palantir;
•  Расширитель интерфейса RS-232 Palantir;
•  Встраиваемая настенная сенсорная панель 12’ Palantir TPS-12
•  Настольная сенсорная панель ELO 1529L.
