Зал оперативных совещаний

Исходные данные:

Новое помещение зала оперативных совещаний водоканала, не оборудованное никакой мультимедийной системой.

Задача:

• Создание комплекса мультимедийных средств для обеспечения оперативных совещаний и принятия, антикризисных мер.
• Создание системы связи с объединенным диспетчерским пунктом, расположенным этажом ниже.

Трудности:

• Высокие требования к надежности установленного оборудования;
• Оборудование плазменных панелей интерактивными насадками;
• Сложная система кабельной коммутации.

Описание решения:

Небольшое по своим размерам помещение зала оперативных совещаний обладает очень высокой функциональностью, за счет установленных в нем системам:

• Система отображения с возможностью интерактивного ввода информации;
• Система видео и аудио конференц-связи;
• Система интерьерного озвучивания;
• Система коммутации;
• Система интегрированного управления.

Зал предназначен для совещаний руководителей верхнего звена, принимающих решения по возникшим аварийным ситуациям на основании информации, поступающей из диспетчерской, которая находится этажом ниже. Круглый стол совещаний оборудован микрофонами и терминалами для подключения ноутбуков, выхода в интернет и на телефонную линию. В зале имеются 2 плазменные панели 61’ с интерактивными насадками. С помощью маркера или простого прикосновения рукой на схеме, выведенной на экран, можно сделать пометки, сохранить изображение и послать его по электронной почте, а также вывести на экран удаленной стороны в процессе видеоконференции, что дает возможность совместной проработки ситуации.

Набор источников информации включает 2 поворотные камеры, документ-камера, 3 видеомагнитофона S-VHS, к которым подключена эфирная ТВ-антенна, тюнер спутникового телевидения, проигрыватель DVD-дисков, кассетная дека, MD-рекордер, видеосервер. Озвучивается зал с помощью набора интерьерной акустики .подключенной к аудиосерверам. Место оператора вынесено в отдельный отгороженный звуконепроницаемой стеклянной ширмой отсек, что дает ему возможность контролировать сюжет, выводимый на плазменные панели, для этой же цели служит монитор оператора. Для управления комплексом установлена система Crestron с контроллером и 2мя радиочастотными сенсорными панелями, одна из которых находится на круглом столе заседаний. А вторая в распоряжении оператора. Система интегрированного управления позволяет оператору осуществлять управление всем комплексом, не используя никаких дополнительных пультов управления. Программное обеспечение имеет удобный, интуитивно понятный интерфейс, позволяющий даже неопытному пользователю, быстро овладеть необходимыми навыками. Установленная система коммутации, выполненная на оборудовании фирмы Kramer, позволяет выводить любой источник информации на любое средство отображения.

Особенности:

Антикризисный центр оснащен системой видеоконференц-связи, позволяющей в случае кризисной ситуации мгновенно связаться с одним из филиалов либо зарубежной организацией схожего профиля.

Перспективы дальнейшего развития проекта:

Дальнейшее развитие проекта возможно за счет использования дополнительного оборудования.

Ориентировочный бюджет проекта:   ~ 120 000 Долларов США

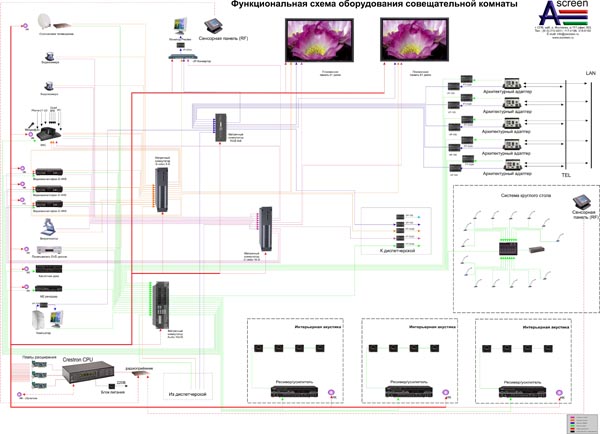

Список оборудования и схема:

• Спутниковый ресивер - 1шт.;
• Видеокамеры - 2шт.;
• Система видеоконференц-связи - 1шт.;
• Видеомагнитофон SVHS - 3шт.;
• Документ-камера - 1шт.
• DVD плеер - 1шт.
• Кассетная дека- 1шт.
• ;MD дека - 1шт.;
• Компьютер - 1шт.;
• Плазменные панели 61” - 2шт.;
• Аудиоресивер - 3шт.;
• Контроллер управления Crestron - 1шт.;
• Cенсорные панели (RF) Crestron - 2шт.
• Платы расширения Crestron - 3шт.;
• Матричный коммутатор RGBHV  Kramer VP-88 - 1шт.;
• Матричный коммутатор S-Video  Kramer VS-808YC - 1шт.;
• Матричный коммутатор S-video 16x8 Kramer VS-1616V - 2шт.;
• Матричный коммутатор AUDIO Kramer VS-1616A - 1шт.;
• Усилитель-распределитель аудиосигналов Kramer PT-102A - 6шт.;
• Усилитель-преобразователь VGA  Kramer  VP-103 - 11шт.;
• Масштабатор Kramer VP-719D - 1шт.;
• Линейный усилитель сигналов XGA  Kramer  VP-210xl - 1шт.
