Зал совещаний компании "Тюментрансгаз"



Исходные данные:

Предстояло оборудовать зал совещаний с нуля всеми необходимыми системами для комфортного проведения совещаний и системами связи с удаленными абонентами.

Задача:

• Установка оперативной и удобной селекторной связи (только звук);
• Организация системы видеоконференцсвязи (видео и звук) с различными удаленными абонентами;
• Высокое качество связи с удаленными абонентами;
• Организация простого и оперативного доступа к выбору абонентов.

Трудности:

В ходе выполнения проекта у разработчика не возникло  трудностей, поскольку задание является типичным для подобных залов совещаний.

Описание решения:

Центральный зал совещаний был оснащен системой управления, связавшей в единый комплекс следующее оборудование:

•  Поворотные камеры Sony EVI D100;
•  Конференц-система фирмы Beyerdynamic;
•  Цифровой микшер Biamp Flex;
•  Звуковое оборудование RCF;
•  Система видеоконференцсвязи Tandberg;
•  Видеокоммутационное оборудование фирмы Kramer VS-61YC и VP-724xl.

В результате проделанной работы у заседающих в зале появилась возможность "живого" общения с удаленными абонентами непосредственно во время проведения совещаний. В распоряжение оператора, сопровождающего заседания был предоставлен удобный web-интерфейс для управления коммутацией сигналов, микрофонами конференц-системы, поворотными камерами и прочими системами зала.

Установленные в зале системы:

•  Видео и аудиосистемы;
•  Конференц-система (аудио);
•  Система видеоконференц-связи;
•  Система технологического телевидения;
•  Система коммутации;
•  Система управления.

Особенности:

В зале установлена видеостена 2х2 из плазменных дисплеев, которая позволяет передавать только один видеосигнал формата UXGA. Раздача видеосигнала на видеостену, настраивается на дисплеях и происходит последовательно.
Монтажные работы проводилась в тесном сотрудничестве со специалистами кампании AMS.

Перспективы дальнейшего развития проекта:

Оборудование, установленное в зале, необходимо и достаточно для комфортного проведения заседаний и сеансов связи. Расширение возможно при необходимости получения видеосигналов от ноутбуков участников (устанавливается коммутатор VGA-сигналов от фирмы Kramer) и при необходимости выдачи видеосигнала на дополнительные мониторы участников (устанавливается распределитель VGA-сигнала от фирмы Kramer).

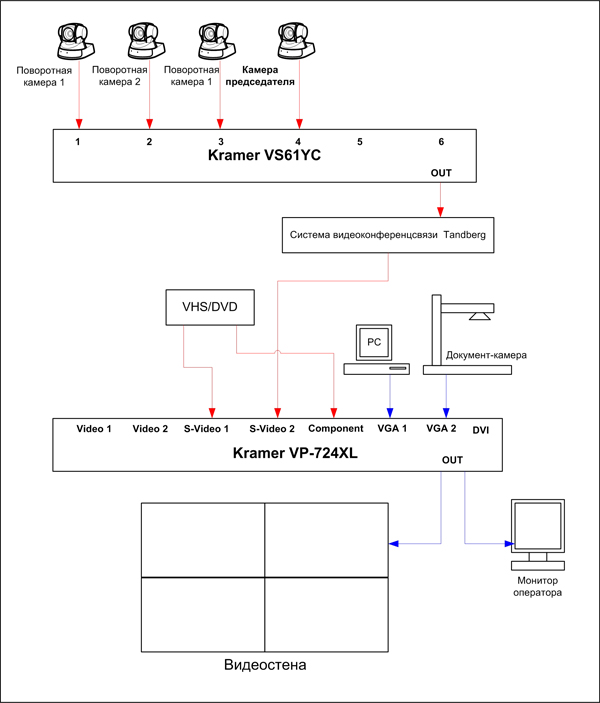

Список оборудования и схема:

 Видео и аудиосистемы:

• Видеостена (плазменные панели – 4шт);
• DVD-плеер;
• Документ-камера;
• Цифровая аудиоплатформа BIAMP.
• Конференц-системы:
• Система аудио конференций Beyerdynamic;
• Система видеоконференцсвязи: Tandberg.
• Система технологического телевидения:
• Поворотные камеры Sony  - 4шт;
• Видеосерверы Axis - 4шт.

Система коммутации видеосигнала:

• Коммутатор 6:1 симметричных аудио стереосигналов и сигналов  композитного видео - Kramer VS-­61YC.
• Многостандартный масштабатор видеоизображения в пиксельный сигнал RGBHV (VGA) или HDTV и презентационный коммутатор - Kramer VP-724xl.

Система управления:

•  Центральный контроллер Palantir;
•  Компьютер оператора.

Нажмите для увеличения

Отзывы и комментарии:

« В разработке этого проекта, оборудование Kramer играет ключевую роль. Благодаря наличию в линейке продукции, выпускаемой фирмой Kramer качественно передающих видеосигнал и управляемых по стандартному протоколу RS-232, коммутатора сигнала S-video - VS-61YC и масштабатора-коммутатора - VP-724xl, удалось избежать потерь видеосигнала при преобразовании и коммутации, а также предоставить оператору зала, возможность комплексного управления коммутацией видеосигнала ».

Павел Куделин, начальник отдела развития компании «Атанор-Интеграция».
