Bыставочный центр государственного Эрмитажа "Эрмитаж-Казань"



Исходные данные:

Открытие Эрмитажного центра было приурочено к 1000-летию Казани. Центр "Эрмитаж-Казань" - уникальный совместный проект Татарстана и Государственного Эрмитажа, созданный при поддержке Президента республики Минтимера Шаймиева. До сих пор аналогичные центры существовали только за границей - в Лондоне и Амстердаме.
Центр расположен на территории Казанского Кремля. Ему отведены помещения площадью около 1000 кв. м. В Выставочном центре "Эрмитаж - Казань" предусмотрены экспозиционные залы, компьютерные классы, информационные, лекционный и конференц-зал (видеозал).

Задача:

Разработать интегрированную систему для двух залов – лекционного и конференц-зала. Залы предназначены: лекционный – для проведения лекций с трансляцией изображения на экран, в том числе - с использованием видеоконференцсвязи, видеозал – для проведения дискуссий. В то же время каждый из залов должен обеспечивать работу в режиме простого просмотра фильмов и видеоматериалов.



Трудности:

Основная трудность проекта заключалась в том, что в процессе пуско-наладки и начальной эксплуатации залов, заказчик попросил изменить функционал. Потребовалось переработать систему так, чтобы залы могли работать в следующих режимах:

• Одновременная работа отдельно друг от друга в различных режимах;
• Совместная работа с трансляцией на оба зала либо лекции, либо сеанса видеоконференцсвязи, либо совмещения лекции с трансляцией ее по системе видео конференцсвязи удаленным абонентам;
• Быстрая автоматическая перенастройка между режимами работы залов по команде оператора

Описание решения:

Установка первоначального комплекта оборудования прошла в срок, и в дни празднования 1000-летия Казани в лекционном зале свою лекцию прочитал директор Государственного Эрмитажа Михаил Борисович Пиотровский.
Дальше, началась доработка системы, под изменившиеся требования заказчика. Инженерами компании «Атанор» перед этим, в процессе заключительного монтажного этапа первоначальной установки оборудовании  были проложены дополнительные кабельные трассы, позволившие в дальнейшем перепланировать систему.  На концах трасс установлены наборные панельные адаптеры Kramer в рамках (Frame). Данные адаптеры позволили подключать поворотные камеры и передвижные плазменные панели в любых частях залов (как лекционного, так и видеозала).
В 2006 году произведена замена и установка нового оборудования, которая позволила выполнить все пожелания заказчика. В ходе замены оборудования,  ручной микшер и подавители обратной связи был заменен на цифровую платформу Biamp, а распределители VGA-сигнала Kramer VP-103 заменены на матричный коммутатор Kramer VP-4х4.
В результате в залах были оборудованы следующие системы:

• Видео и аудиосистемы;
• Система видеоконференцсвязи для организации связи и удаленных лекториев;
• Система технологического телевидения на поворотных камерах Sony;
• Система интеллектуального освещения;
• Система управления с сенсорными панелями.

Созданная система позволяет с успехом проводить лекции любого уровня и технической насыщенности. Вся необходимая графическая информация выводится на систему видео проецирования лекционного зала, состоящую из проектора и экрана. В качестве источника графической информации может выступать как ноутбук или DVD плеер, так и обычные бумажные документы. При необходимости информация, выводимая на экран, может быть продублирована для президиума. Высокое качество звукового сопровождения обеспечивают потолочные динамики и микрофоны.
В видеозале используется трансляция видеоматериалов на плазменные панели. Трансляция может производиться как с локальных источников (DVD), так и с источников лекционного зала, либо системы видеоконференцсвязи.
В любом из залов отдельно может проводиться просмотр видеоматериалов, сеанс видеоконференцсвязи, либо обсуждение.

Особенности:

Перекрестное соединение матричных коммутаторов Kramer VP-4х4, позволило реализовать возможность объединения трансляции видеосигнала в двух залах. Кроме того оператор одного из залов имеет возможность перехватывать управление вторым залом (и наоборот). Таким образом, реализовано полное управление двумя залами и изменение режимов их работы возможно с любого места оператора, благодаря системе управления Palantir и управляемым матричным коммутаторам и масштабаторам фирмы Kramer.

Перспективы дальнейшего развития проекта:

Система полностью открыта для наращивания и усовершенствования.

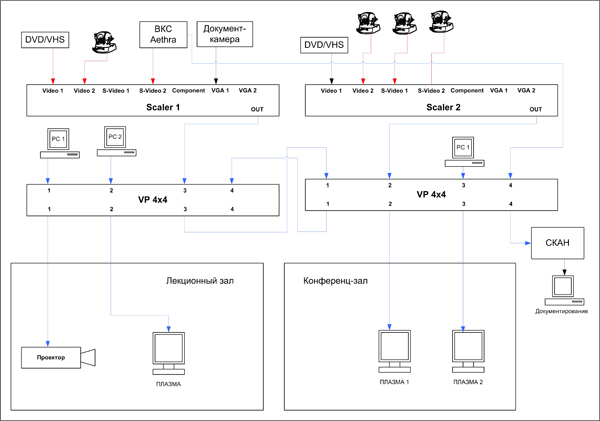

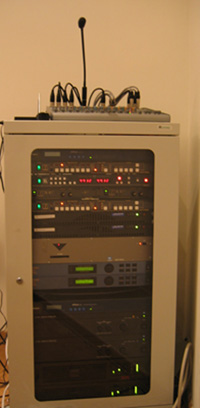

Список оборудования и схема:

Видеосистемы:

• Проектор Panasonic PT-L785;
• Моторизованный экран Redleaf;
• Плазменные панели Philips;
• Документ-камера Wolfvision WZ-8;
• DVD-плеер (2шт).

Аудиосистемы:

• Микшер Digisynthetic DSM134;
• Подавители обратной связи Digisynthetic DS212 (микшер и подавители заменены в 2006 году на цифровую аудиоплатформу BIAMP Nexia PM);
• Усилитель;
• Встраиваемые потолочные громкоговорители RCF;
• Микрофоны Beyerdynamic;
• Радиомикрофоны dB Technologies.
• Система видеоконференц-связи:
• Aethra AVC 8400
• Система технологического телевидения:
• Поворотные камеры Sony EVI-D100;
• Видеосерверы Axis.
• Система видеокоммутации и видеотрансляции:
• Масштабатор видео и графики /коммутатор без подрывов сигнала Kramer VP-719DS - 2шт.
• Матричный коммутатор 4:4 VGA/XGA и симметричных аудио стереосигналов - Kramer VP-4х4 - 1шт.
• Система интеллектуального освещения:
• Диммеры  Palantir;
• Реле Palantir;

Система управления:

• Центральный контроллер Palantir V12;
• Сенсорные панели ELO 1529L


Нажмите для увеличения

Отзывы и комментарии:

« В ходе реализации проекта, неожиданно возникла проблема доработки общей системы под новые требования заказчика. Благодаря, выпускаемым фирмой Kramer, масштабатора VP-719DS и матричного коммутатораVP-4х4, мы смогли предложить заказчику простое и элегантное решение, учитывающее все его новые требования ».

Алексей Коновалов, Руководитель департамента развития компании ООО «Атанор-Интеграция»
