Музей Ельцина в Екатеринбурге

Исходные данные:

Экспозиционные залы музея Б. Н. Ельцина в городе Екатеринбург, с печатными, графическими, фото и материальными экспонатами.

Задача:

• Создание интерактивной инсталляции в музейной экспозиции;
• Выбор оптимального для данной задачи оборудования;
• Разработка специального программного обеспечения;
• Доставка, монтаж и настройка оборудования в музее.

Трудности:

• Высокая техническая надежность системы;
• Простота и доступность для посетителей музея;
• Высокая эксплуатационная технологичность для сотрудников музея, не обладающих значительными навыками эксплуатации сложной мультимедийной аппаратуры;
• Отведение отдельной комнаты для установки основного оборудования, в месте недоступном посетителям.

Описание решения:

Для решения поставленной задачи был разработан специальный программно-аппаратный комплекс на основе оборудования компании Kramer Electronics. Для отображения информации были использованы четыре плазменных панели с встроенными акустическими системами. Посетители имеют возможность выбора и управления просмотром видеороликов через информационные киоски Avior. Видеоролики хранятся на видеосерверах. Для передачи видеороликов к плазменным панелям используются устройства для передачи сигналов по витой паре.Интерактивная инсталляция в музее Б. Н. Ельцина состоит из экспозиционной и технической частей. Экспозиционная часть представляет собой четыре плазменные панели со встроенными акустическими системами и четыре информационных киоска с сенсорными мониторами, установленные неподалеку от панелей.
Техническая часть состоит из четырех рэковых стоек, в каждой из которых установлен персональный компьютер видеосервера. Для того чтобы выбрать нужный ему видеоролик, пользователь на сенсорном экране информационного киоска выделяет его название и запускает ролик на исполнение. Запуск воспроизведения этого ролика на видеосервере осуществляется с помощью специализированного программного обеспечения, разработанного для данной инсталляции.
Для того чтобы обеспечить возможность администрирования оборудования, в каждой рэковой стойке был установлен усилитель-распределитель Kramer VP-200N. Такой усилитель имеет один вход и два выхода, обеспечивает корректную буферизацию и изоляцию входного сигнала, а затем распределяет его на два идентичных выхода (15-контактные разъемы HD). Полоса пропускания усилителя превышает 400 МГц и обеспечивает сохранение его «прозрачности» даже в режимах высокого разрешения, например, UXGA (1600 x 1200). Сигнал с первого выхода подается на плазменную панель, а со второго – на KVM (коммутатор видео, мыши, клавиатуры).

Особенности:

Взаимное размещение плазменных панелей и видеосерверов в музейной экспозиции определялось помещением музея и размещением в нем экспонатов, поэтому расстояния от видеосерверов до плазменных панелей, в некоторых случаях оказалось более 50 метров. Для того чтобы обеспечить передачу аудио и видео сигналов на значительное расстояние без искажений, помех и ослабления сигнала, было решено использовать устройства для передачи и приема сигнала по витой паре Kramer  TP-123 и TP-124, с помощью которых аудио и видеосигналы по кабелю типа «витая пара» 5-ой категории могут передаваться на расстояние свыше 100 м. На входы передатчика Kramer TP-123 подаются: компьютерный видеосигнал, аналоговый небалансный стереофонический аудиосигнал, команды интерфейса RS-232 и напряжение питания 12 В. Ширина полосы пропускания видеотракта превосходит 350 МГц, а стереофонический аналоговый аудиосигнал для сохранения его качества перед передачей преобразуется в цифровой поток S/PDIF. Приемник Kramer TP-124 выдает компьютерный видеосигнал, аналоговый небалансный стереофонический аудиосигнал, цифровой аудиосигнал S/PDIF, полученный преобразованием аналогового, и ретранслирует управляющие команды, передаваемые через интерфейс RS-23.

Перспективы дальнейшего развития проекта:

В настоящее время разработанная схема удовлетворяет все пожелания заказчика и имеет законченный вид. Однако дальнейшее развитие установленной системы возможно, за счет добавления нового оборудования, для реализации новых экспозиционных задач.

Ориентировочный бюджет проекта:  ~ 45.000 Долларов США

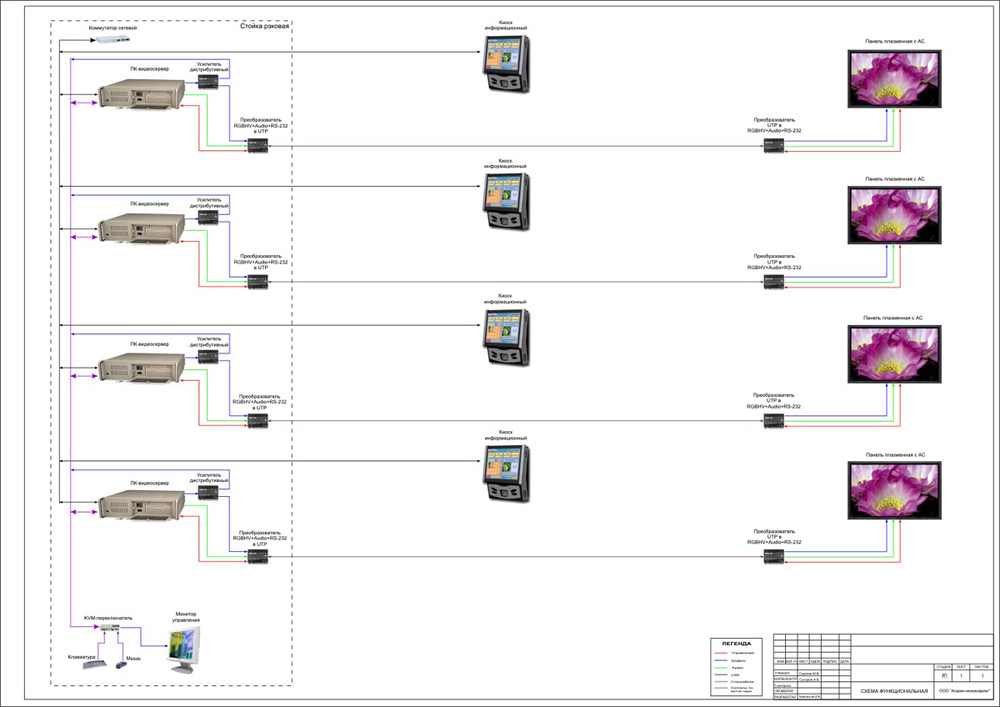

Список оборудования и схема:

•  Панель плазменная NEC PlasmaSync TV T1000 – 4 шт.;
•  Крепеж настенный Plasma ARM - 4 шт.;
•  Монитор LCD 15" NEC (Viewsonic, BenQ 15" LCD) - 1 шт.;
•  Видеосервер на базе персонального компьютера - 1 шт.;
•  Монтажная стойка Rack 19" - 4 шт.;
•  Киоск интерактивный Avior - 4 шт.;
•  Усилитель-распределитель Kramer VP-200N - 4 шт.;
•  Передатчик по витой паре Kramer TP-123- 4 шт.;
•  Приемник по витой паре Kramer TP-124- 4 шт.;
•  Коммутатор сетевой  D-link- 1 шт.;
•  4-портовый настольный USB KVM-переключатель + 2xUSB порта Aten ACS-1724 -1 шт.;
•  Полка клавиатурная выдвижная SK-R - 1 шт.;
•  Полка переднего крепления 2U, глубина 400 мм 19"MS40 - 2 шт.;
•  Стойка рэковая 32 U - 1 шт.;
•  Кабели, разъемы, адаптеры, гофрированные каналы, кабельные лотки - 1 комплект.

Отзывы и комментарии:

« За счет использования специализированного программного обеспечения и приборов Kramer Electronics, удалось создать интерактивную инсталляцию в музейной экспозиции, что позволило сделать осмотр музея интерактивным. Посетители получили возможность принимать активное участие в выборе и просмотре интересующей их информации ».

Александр Сусоров, технический директор компании «Аскрин-инжиниринг»
