Полное воссоздание атмосферы арктических миссий в музее «Фрама»

Исходные данные

Расположенный в Осло музей «Фрама», посвященный истории норвежских полярных экспедиций, обновил техническое оснащение, создав уникальное мультимедийное пространство. Реализацией проекта занимался британский интегратор Sarner, помощь которому оказывал независимый AV-консультант и директор BlueBox Technology Solutions Майк Росс.

Реализация проекта

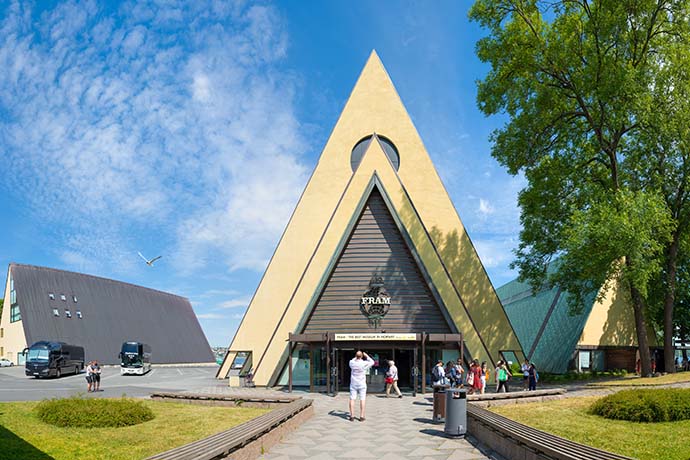

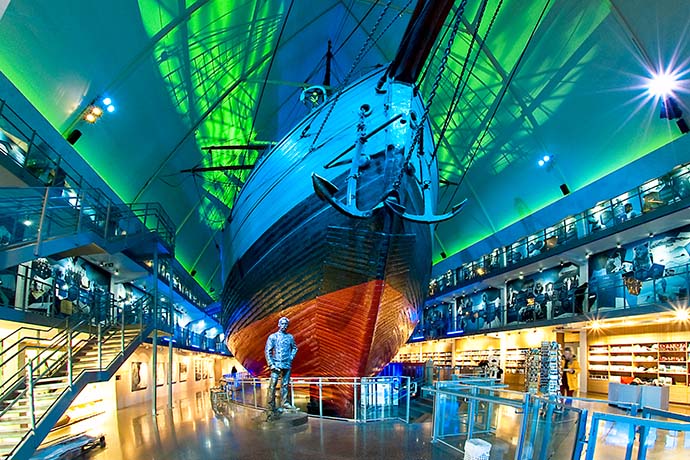

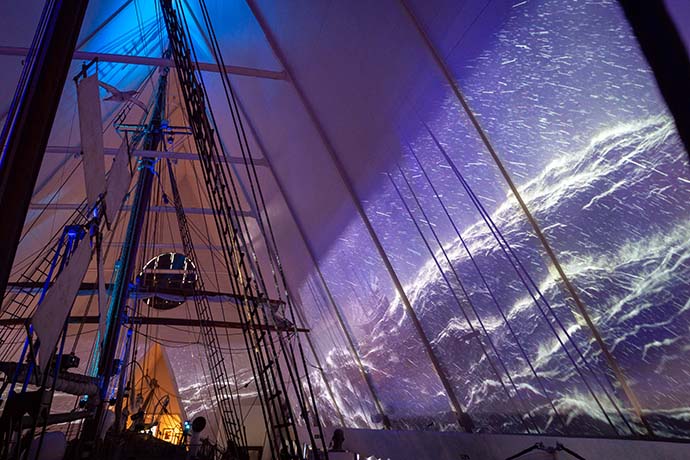

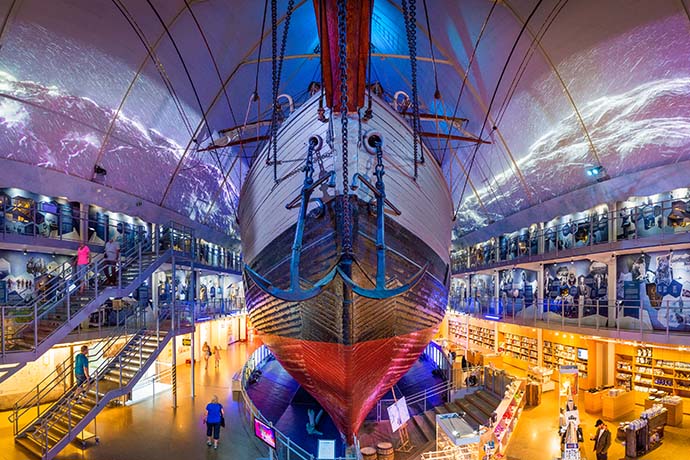

Здание музея имеет нестандартную треугольную форму, а в его центре установлена норвежская деревянная парусно-моторная шхуна «Фрам», специально построенная для нужд полярных исследований и сыгравшая важную историческую роль. По периметру стен, на некоторой высоте от пола, размещены пешеходные дорожки, проходя по которым посетители могут с разных сторон рассматривать корабль. Для придания экспозиции реалистичности интегратор установил на палубе десять лазерных проекторов Digital Projection E-Vision 10k, с помощью которых равномерно засвечивается 270-градусное пространство вокруг, демонстрируя морские пейзажи и ледники. Для монтажа девяти из десяти проекторов были задействованы полуавтоматические кронштейны Unicol, последний же, находящийся на носу, пришлось настраивать вучную. Основной сложностью при реализации проекта стала необходимость размещения оборудования так, чтобы проекционный луч не блокировался множеством канатов, используемых для оснащения корабля.

Для воспроизведения контента был выбран медиасервер 7thSense Delta Infinity III, а для отправки сигналов по волоконно-оптическим кабелям на каждый из проекторов — удлинители Lindy. Видеоряд сопровождает иммерсивный звук, окружающий корабль, который формируют двенадцать громкоговорителей Community DS8, установленных на пешеходных дорожках. Управление аудиоконтентом возложено на цифровой аудиопроцессор Symetrix Prism 12x12, расположенный в стойке рядом с сервером 7thSense. Во время длительных путешествий мореплаватели брали с собой на борт животных, для имитации присутствия которых на корабле дополнительно установлена аудиосистема, состоящая из двух громкоговорителей Audica Micropoint, сабвуфера Audica Microsub3, усилителя Ecler CA120 и аудиоплеера Ecler ePlayer1.

Большое внимание при воссоздании атмосферы было уделено внутренним пространствам корабля. В ряде помещений интегратор установил светодиодные лампы Chauvet Colordash Par-Hex 12, создающие специфическое освещение, и ароматические машины, формирующие определенные запахи. В кормовом салоне размещен 32-дюймовый ЖК-дисплей LG и два миниатюрных громкоговорителя K-Array Lyzard KZ12. Также в одной из комнат создана имитация звучания музыкальной шкатулки. Для этих целей были установлены скрытые громкоговорители Audica Micropoint, подключенные к усилителю Ecler CA120, контент на который подает аудиоплеер ePlayer1. Примечательно также, что множество созданных инсталляций работают не постоянно, а лишь в присутствии посетителей, наличие которых фиксируют датчики движения, отправляющие соответствующие команды системе управления.

Для воссоздания атмосферы машинного отделения Sarner задействовал лазерный проектор Digital Projection E-Vision 6500 и медиаплеер Brightsign HD223, демонстрирующие работу двигателя, четыре громкоговорителя Ohm BRT-6 и сабвуфер Ohm TRS-218, передающие шум его работы, а также ароматическую машину, формирующую соответствующие запахи, и три низкочастотных аудиопреобразователя ButtKicker, заставляющие вибрировать пол.

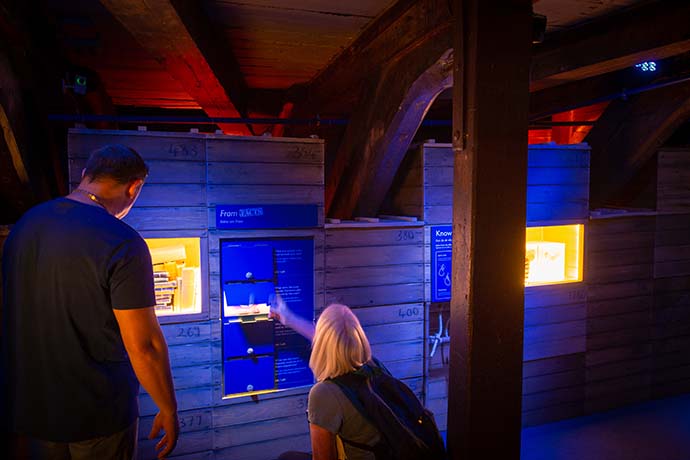

В основном трюме пять планшетов Samsung Galaxy, встроенные в деревянные бочки, демонстрируют информацию о корабле, экипаже и выполненных миссиях. Перископ подключен к ПК с подведенной веб-камерой, позволяя осматривать пространство вокруг судна. Это же изображение транслируется на 7-дюймовом ЖК-дисплее WaveShare.

В пассажирской зоне при помощи двух лазерных проекторов Digital Projection E-Vision 6500 показывается видеоряд, содержащий старые кадры, хранящиеся в музее. Аудиодорожку передают два громкоговорителя Ohm BRT-6, контент воспроизводит медиасервер 7thSense Delta Nano, а сигналы по кабелям Cat5 распространяются HDMI-удлинителями Aten. Впервые открытый после модернизации передний трюм получил четыре громкоговорителя Ohm BRT-6 и сабвуфер BRS-12, имитирующие звуки ломающегося льда.

Вне корабля было возведено иглу — жилище эскимосов из льда и снега, предназначенное для игры детей. Внутри него находятся громкоговорители RSA MicroSpeakers и усилитель RSA MicroAmps, а также 22-дюймовый дисплей LG со встроенным медиаплеером Brightsign. Второй такой же дисплей, подключенный к системе CCTV, размещен снаружи, позволяя родителям видеть детей, играющих в иглу.

Помимо основной экспозиции, музей имеет дополнительное здание, соединенное с основным подземным проходом. В нем находится «Йоа» — первое в истории человечества судно, прошедшее Северо-Западным проходом из Атлантического океана в Тихий вокруг северной оконечности Американского континента. В здании интегратор установил интерактивный стол, созданный на базе медиаплеера Brightsign HD223, лазерного проектор Digital Projection E-Vision 6500 и трех планшетов Apple, используемых для управления контентом.

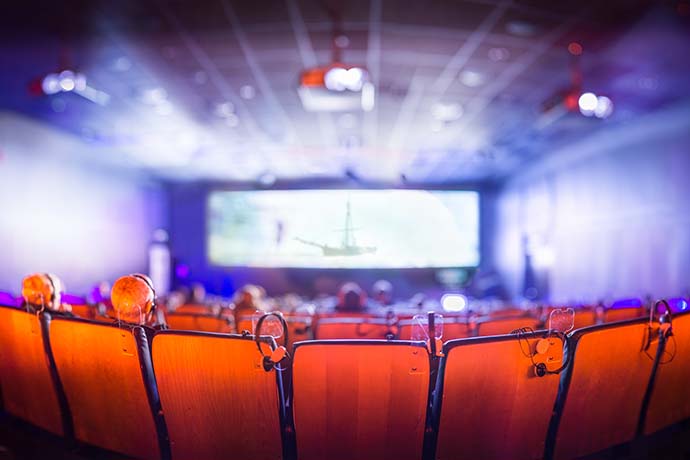

Дополняет музейный комплекс театр, в котором Sarner разместил 32-дюймовый дисплей LG 32DE3KD и медиаплеер Brightsign HD223, отображающие начало и конец запланированных представлений.

Список использованного оборудования

Звук:

• Audica Micropoint speakers and Microsub3 subwoofers;
• Buttkicker advance transducers;
• Community DS8 white loudspeakers;
• Ecler CA120 amplifier and ePlayer1 audio players;
• K-Array Lyzard KZ12 mini line array speakers;
• Ohm TK-475 and TK-25 amplifiers; BRT-6 loudspeakers; and TRS-218 and BRS-12 subwoofers;
• RSF MicroAmps and MicroSpeakers;
• Symetrix Prism 12x12 DSP and expander and SymNet Express Cobra 4x12 DSP.

Свет:

• American DJ H2O IR water effect light;
• Chauvet Colordash Par- Hex 12 LED lights.

Видео:

• 7thSense Delta Infinity III and Nano media servers;
• Apple iPads;
• Aten HDMI over Cat5 transmitters and receivers;
• Brightsign HD223 media players;
• Digital Projection E-Vision 6500 and 10k laser projectors;
• LG 22SM3B 22-in HD displays and 32DE3KD 32-in displays;
• Lindy multimode fibre optic transmitters and receivers and HDMI splitter;
• Samsung Galaxy tablets;
• Unicol custom projector mounts;
• WaveShare 7-in LCDs.
