Аудио-видеотехнологии на службе образования и медицины

Исходные данные:

Конференц залы, в которых проводился просмотр операций, были полностью оборудованы средствами визуализации, необходимо было оборудовать только операционные, из которых осуществлялась прямая трансляция, съемочным передающим комплексом.

Задача:

• Организация прямой трансляции проведения операций на сердце в конференц-залы 55-го Международного конгресса кардио-сосудистой хирургии, проходившего в Санкт-Петербурге в период с 10 по 14 мая 2006 года.
• Выбор оптимального набора оборудования для поставленной  задачи;
• Доставка, монтаж и настройка  оборудования в местах проведения Конгресса;
• Разработка специального программного обеспечения;
• Управление оборудованием в процессе всего мероприятия.

Трудности:

• Необходимость проведения трансляций из четырех операционных одновременно;
• Высокие требования стерильности к устанавливаемому оборудованию;
• Сложности съемки в условиях проведения операций;
• Дистанционное управление камерами.

Описание решения:

Для решения поставленной задачи потребовалось обеспечить сеанс видео конференц-связи (телемост) между двумя больницами в Санкт-Петербурге, двумя конференц-залами в гостинице Прибалтийская и в Италии.

Трансляция велась из 4-х операционных одновременно (две были расположены в Ленинградской областной больнице, а две – в Медицинской академии последипломного образования) в два конференц-зала Санкт-Петербургской гостиницы «Прибалтийская» (залы «Северный» и «Санкт-Петербург»). Кроме того, был организован прямой телемост с Италией через спутниковую связь. Это создало дополнительные трудности, так как больницы и гостиница получали доступ в Интернет через разных провайдеров, и потребовалось провести большую работу по техническому согласованию.
Важны были все мельчайшие детали проводимых операций в хорошем качестве, поэтому использовали специальную управляемую камеру. Для максимально точного наведения камеры было написано программное обеспечение, при помощи которого, с использованием джойстиков, оператор наводил камеру. Кроме камер оператора, были установлены видеокамеры на кронштейнах, управляемых дистанционно. Оператор дистанционной камеры, находящийся в соседнем помещении, с помощью джойстика, подключенного к ноутбуку, управлял ею, контролируя изображение на экране LCD-телевизора. Для управления камерами было разработано специальное программное обеспечение. Управление камерой осуществлялось по интерфейсу RS-232 посредством преобразователя RS-485 – RS-232 Kramer VP-43xl.

Техническое решение по коммутации видео и аудио сигналов было найдено на основе использования матричного коммутатора Kramer VP 2x2, который благодаря полосе  пропускания, превышающей 400 МГц, является полностью прозрачным для сигналов VGA, XGA и UXGA. Оперативный контроль видеоинформации осуществлялся операторами с помощью TFT-мониторов, а участники конференции видели картинку на отражательном экране через мультимедийные проекторы.
Залы заседаний и операционные были подключены к системе видео конференц-связи.
Система озвучивания позволяла оперирующим хирургам комментировать свои действия и отвечать на вопросы из конференц-залов. В разных операционных шли кардиологи-ческие операции разных типов, как на открытом сердце, так и лапароскопические, поэтому периодически приходилось осуществлять коммутацию видео и звука из разных операционных в разные конференц-залы.
Озвучивание в конференц-залах осуществлялось средствами конгресс-системы.

Особенности:

Особенностью системы видеоотображения явилось то, что трансляцию видеосигнала пришлось вести из такого необычного места, как операционная, в связи, с чем требовалось соблюсти чрезвычайно серьезные требования по стерильности оборудования, кроме того, необходимо было передавать изображения высокого качества из операционного поля, имеющего небольшие размеры.

Перспективы дальнейшего развития проекта:

Прямая трансляция из оборудованных подобным съемочно-передающим комплексом операционных, возможна в любые конференц залы в какой угодно стране, при наличии на местах системы  конференц связи и ее соответствующей настройке.

Ориентировочный бюджет проекта:  ~ 20.000 Долларов США

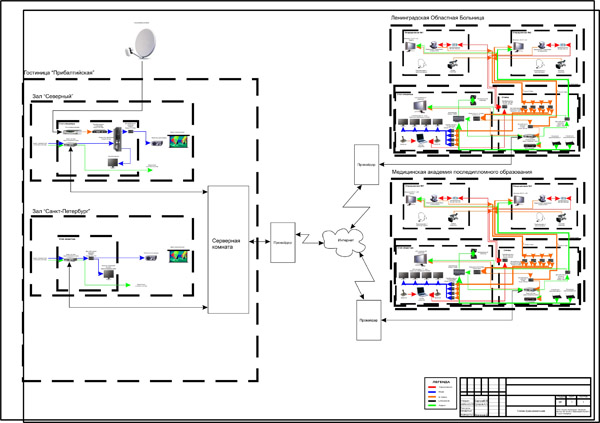

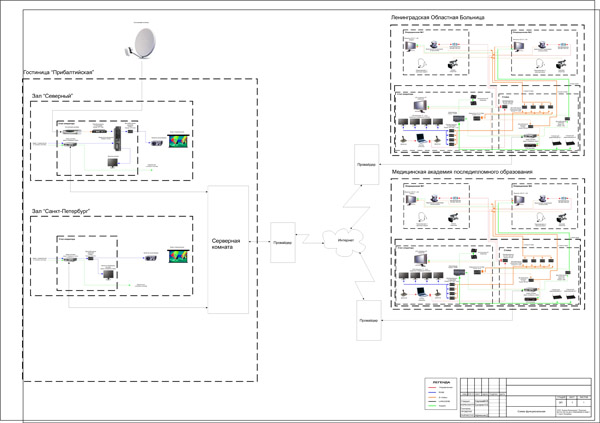

Список оборудования и схема:

•  Матричный коммутатор Kramer VP-2x2;
•  Преобразователи S-video – RGBHV Kramer VP-719xl;
•  Усилители-распределители сигналов RGBHV Kramer VP-200N
•  Усилители-распределители сигналов S-video Kramer PT-102S и Kramer VM-3Sxl;
•  Усилители-распределители сигналов аудио 1х5 Kramer 105А;
•  Усилитель-распределитель сигналов XGA высокого разрешения Kramer VP-210xl;
•  Коммутаторы 4х1 S-video Kramer 4х1S;
•  Аудиомикшеры Kramer 102МХ;
•  Спутниковый ресивер с антенной;
•  Мультимедиа-проекторы;
•  Мониторы TFT preview и хирурга;
•  LCD телевизор 23” оператора;
•  Аппаратные кодеки системы видео конференц-связи;
•  DVD-рекордеры;
•  Управляемые видеокамеры на кронштейнах;
•  Видеокамеры операторов;
•  Преобразователи сигналов RS-485 – RS-232 Kramer VP-43xl;
•  Радиомикрофоны и гарнитуры хирургов;
•  Станции для радиомикрофонов;
•  Контрольные акустические системы операторов;
•  Джойстики операторов;
•  Ноутбуки операторов.
