Медицинский центр

Исходные данные:

Актовый зал медицинского университета:
Дата открытия: 1987 г.
Количество мест: 750
Площадь сцены: 157 кв. м.
Площадь партера: 311 кв. м.
Площадь балкона: 184 кв. м.
Высота зала: 9 м.

Задача:

На этапе формирования технического задания, стало ясно, что, несмотря на большой объём оборудования для системы отображения информации и системы озвучивания зала, «гвоздём» проекта станет система коммутации. Несмотря на существование многочисленных технологических помещений (комната звукорежиссёра, киноаппаратная и т. д.), в которых и расположено основное оборудование, необходимо было предложить мобильную систему коммутации всего оборудования комплекса в компактном настольном рэковом шкафу.

Трудности:

•  Необходимость сделать мобильной (с возможностью подключения за 5 минут) самую немобильную часть оборудования  рэковый шкаф со всем коммутационным оборудованием.
•  Расположение коммутационного оборудования вблизи силовых линий и зоны президиума (в старой системе наблюдались сильные помехи от сотовых телефонов президиума и первых рядов партера);
•  Необходимость быстрого подключения шкафа с коммутационным оборудованием к лючкам сцены – 24 линии, в том числе силовые;
•  Передача XGA сигнала к проекторам на большое расстояние 80 и 110 метров;
•  Невозможность прокладки кабеля с большим сечением, например XGA .

Описание решения:

Выбор источников видео-сигналя осуществляется матричным коммутатором Kramer VS-4x4YC. Сигнал с двух выходов этого коммутатора преобразуется в XGA сигнал с помощью двух цифровых масштабаторов Kramer VP-414 и поступает на два входа матричного коммутатора с VP-4x4.  На остальные два входа подключаются ноутбук докладчика на трибуне и компьютер оператора. Для передачи сигнала от VP-4x4 к проекторам и мониторам президиума ,на большое расстояние и для уменьшения диаметра кабелей, были выбраны приёмники/передатчики  XGA сигнала по витой паре Kramer PT-110/ Kramer TP-120 (4 шт.).

Сигнал, приходящий к столу президиума по витой паре, преобразуется в XGA и передаётся с помощью усилителя-распределителя Kramer  VP-4xl на четыре монитора президиума.
Для подключения источников видеосигнала к звуковому тракту в коммутационный шкаф установлен коммутатор аудио 5:1 Kramer VS-55A. Для передачи сигнала от системного блока компьютера оператора одновременно на монитор и на матричный коммутатор Kramer VP-4x4, был предложен усилитель-распределитель VGA/ XGA Kramer VP-200xl.

Особенности:

В результате в стандартном настольном рэковом шкафу было установлено всё коммутационное оборудование Kramer – 10 единиц, пульты дистанционного управления проекторами и моторизованными экранами, источники сигнала и монитор оператора. Шкаф имеет защитное экранирование и шину заземления. Вес шкафа в собранном виде 26 кг. К коммутационным лючкам сцены шкаф подключается тремя многожильными кабельными перемычками и приводится в полную готовность за несколько минут.

Перспективы дальнейшего развития проекта:

Схема коммутации оборудования выполнена таким образом, чтобы в перспективе можно было подключить к комплексу оборудования цифровую аудио конференц-систему с системой синхронного перевода и систему видеоконференций.

Ориентировочный бюджет проекта:  100.000 Евро

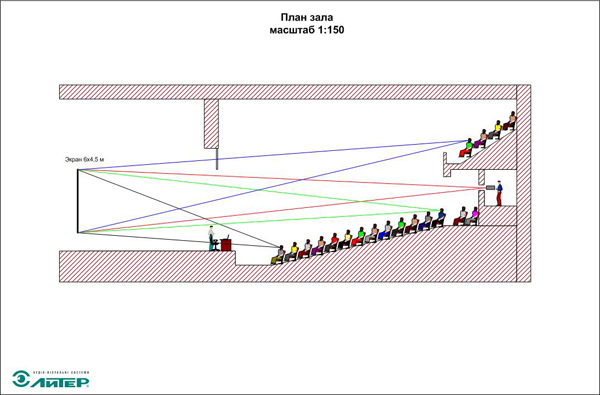

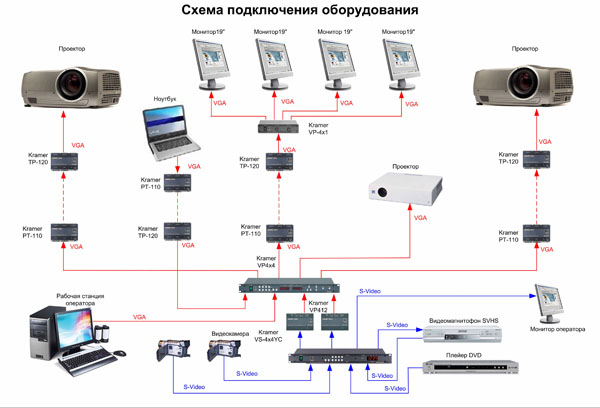

Список оборудования и схема:

•  Матричный коммутатор VGA/ XGA Kramer VP-4x4
•  Матричный коммутатор сигналов Video/S-Video VS-4x4YC
•  Комутатор аудио 5:1 Kramer VS-55A
•  Дистрибьютор VGA 1:4 Kramer  VP-4xl
•  Цифровой масштабатор Video,S-video/VGA Kramer VP-414
•  Линейный передатчик ХGA/CAT5 Kramer PT-110 – 4 шт.
•  Линейный приёмник CAT5/ХGA Kramer TP-120 – 4 шт.
•  Линейный усилитель-распределитель VGA/ XGA Kramer VP-200xl

Отзывы и комментарии:

«Национальный медицинский университет им. А. А. Богомольца испытывал необходимость в инсталляции сложного технического решения для визуализации данных с использованием высокотехнологической аппаратуры. Подобных инсталляций в образовательных учреждениях Украины – считанные единицы. Изначально мы нуждались не просто в проведении монтажных работ, а в консультационно-инженерных услугах по подбору необходимого оборудования.
Перед началом инсталляции была создана рабочая группа, которая произвела анализ существующего помещения, оценила потребности, сформулировала задачи и коллегиально выработала наиболее подходящее решение. Результат выполненной работы мы оцениваем, как полностью соответствующий поставленной задаче»

Татьяна Грузева, начальник информационно-аналитического отдела Национального медицинского университета имени А. А. Богомольца.
