Перинатальный медицинский центр

Общая информация о проекте

Страна, город Россия, Москва Разработчик проекта "Студия Новой Электроники"

Заказчик Перинатальный медицинский Центр Место Конференц-зал принатального медицинский Центра



Исходные данные:

Помещение конференц-зала перинатального медицинский Центра, не было оборудовано никакой аудио-видео системой.

Задача:

Создание системы интегрированного управления конференц-залом, служащего для выполнения следующих задач:

•  Проведение конференций с использованием 2-х микрофонов (на Кафедре и в Президиуме);
•  Проведение презентаций с показом видеоинформации на моторизованном проекционном экране;
•  Просмотр видеофильмов на проекционном экране в многоканальном формате звучания;
•  Удобное управление всем аудио и видео оборудованием и системой освещения зала.

Трудности:

•  Ограничения по монтажным работам;
•  Разветвленная система кабельных трасс;
•  Большие расстояния передачи аудио-видео сигнала.

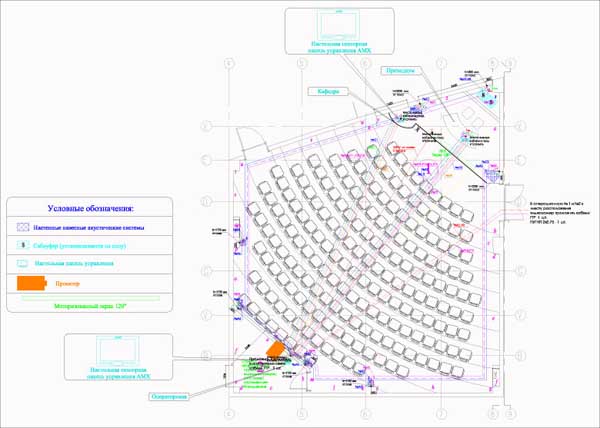

Предлагаемая система интегрированного управления конференц-залом имеет три точки управления:     «Оператор»     «Президиум»     «Кафедра» «Оператор» осуществляет управление системой с помощью настольной панели управления с сенсорным цветным LCD экраном с диагональю 12”, которая расположена в операторской. Эта панель управления позволяет обеспечить быстрый и наиболее полный доступ ко всем функциям системы управления и одновременно получить максимально возможную информацию о текущем состоянии всей системы. «Президиум» и «Кафедра» осуществляют управление системой с помощью настольных панелей управления с сенсорным цветным LCD экраном с диагональю 7’, которые расположены соответственно в Президиуме и на Кафедре. Система интегрированного управления конференц-зала логически делится на следующие подсистемы:     Звуковая подсистема;     Видеопроекционная подсистема;     Подсистема управления освещением.

Звуковая подсистема:

Управления позволяет управлять всеми доступными аудио источниками, выбирать их для прослушивания, включать/отключать микрофоны, изменять режимы использования подавителя обратной связи, изменять режимы окружающего звука в зависимости от назначения аудио материала. Возможные режимы окружающего звука («сценарии» звуковой подсистемы):

•      «Конференция»
•      «Презентация»
•      «Демонстрационный ролик»
•      «Кино»

В режиме «Конференция»:

Включены один или два микрофона (на Кафедре и/или Президиуме), задействован подавитель обратной связи, работают только фронтальные колонки.

В режимах «Демонстрационный ролик» и «Презентация»:

Включен микрофон на Кафедре, используется подавитель обратной связи, используется звуковое сопровождение с одного из аудио источников с микшированием микрофонного сигнала, работают только фронтальные колонки.

В режиме «Кино»:

•     Все микрофоны отключены, подавитель обратной связи не активизирован, транслируется аудио сигнал с видеомагнитофона или ДВД проигрывателя, работают все колонки в режиме 7.2.
•     С панелей управления «Кафедра» и «Президиум» доступны следующие функции управления звуковой подсистемой:
•     Выбор аудио источника для прослушивания (DVD, видеомагнитофон, PC и др.)
•     Управление выбранным аудиоисточником в минимальном объеме (транспортные функции)
•     Включение/выключение соответствующего микрофона на Кафедре и в Президиуме
•     Выбор сценариев «Конференция» и «Демонстрационный ролик»
• С панели управления «Оператор» возможно более полное управление подсистемой:
•     Выбор аудио источника для прослушивания в зале (DVD, видеомагнитофон, PC и др.)
•     Управление любым аудиоисточником в полном объеме (в объеме реализованных функций управления штатного пульта ДУ)
•     Прослушивание необходимого источника на встроенных в панель колонках
•     Включение/выключение микрофонов на Кафедре и в Президиуме.
•     Выбор сценариев «Конференция», «Презентация», «Демонстрационный ролик», «Кино»
•     Непосредственное управление режимами работы подавителя обратной связи (активация/деактивация, выбор предустановленных значений фильтров)
•     Непосредственное управление процессором окружающего звука.

Видеопроекционная подсистема управления:

Позволяет управлять всеми доступными видео источниками, выбирать их для просмотра, опускать/поднимать моторизованный проекционный экран, изменять режимы просмотра в зависимости от исходного видео материала. Возможные «сценарии» видеопроекционной подсистемы:

•      «Конференция»
•      «Презентация»
•      «Демонстрационный ролик»
•      «Кино»

В режиме «Конференция»:

Видеопроекционная подсистема находится в выключенном состоянии (проектор выключен, экран поднят), но при этом остается возможность просмотра выбранного видеоисточника на панели управления.

В режимах «Демонстрационный ролик», «Презентация» и «Кино»:

Видеопроекционная подсистема включена (проектор включен, экран опущен), формат изображения зависит от исходного видео материала, при этом остается возможность просмотра выбранного видеоисточника на панели управления.
С панелей управления «Кафедра» и «Президиум» доступны следующие функции управления видеопроекционной подсистемой:

•     Выбор видео источника для просмотра в зале (DVD, видеомагнитофон, PC и др.)
•     Управление выбранным видеоисточником в минимальном объеме (транспортные функции)
•     Просмотр выбранного источника на панели управления
•     Выбор сценариев «Конференция» и «Демонстрационный ролик»
•     С панели управления «Оператор» возможно более полное управление подсистемой:
•     Выбор видео источника для просмотра в зале (DVD, видеомагнитофон, PC и др.)
•     Управление любым видеоисточником в полном объеме (в объеме реализованных функций управления штатного пульта ДУ)
•     Просмотр необходимого источника на панели управления
•     Поднятие/опускание моторизованного экрана
•     Выбор сценариев «Конференция», «Презентация», «Демонстрационный ролик», «Кино»
•     Непосредственное управление режимами работы видеопроектора
•     Для звуковой и видеопроекционной подсистем предусмотрен общий режим «Все выключено», когда все оборудование, относящееся к этим подсистемам, находится в выключенном состоянии. Этот режим доступен со всех панелей управления.

Подсистема управления освещением:

Позволяет управлять состоянием светильников во всем конференц-зале.
Возможные «сценарии» подсистемы управления светом:

•      «Конференция» или «Включить весь свет»
•      «Презентация»
•      «Демонстрационный ролик»
•      «Кино» или «Выключить весь свет»

В режиме «Конференция» - все светильники включены. В режиме «Презентация» - светильники над кафедрой и президиумом, а так же 30% светильников над зрительным залом выключены, остальные светильники включены.
В режиме «Демонстрационный ролик» - включены только светильники подсветки стен, остальные находятся в выключенном состоянии.  В режиме «Кино» все светильники выключены.
С панелей управления «Кафедра» и «Президиум» доступен только
выбор «сценария» подсистемы управления освещением.
С панели управления «Оператор» возможен как выбор «сценария», так и независимое управление каждой группой светильников.

Особенности:

Данный проект интегрированного управления конференц-залом является типовым.

Перспективы дальнейшего развития проекта:

Установленная аудио-видео система конференц-зала, учла все, поставленные заказчиком требования и в ближайшее время ее модернизация не планируется.

Ориентировочный бюджет проекта:  ~ 200.000 Долларов США

 Видеопроекционная система:

•  Портативный проектор  SANYO PLC-XF41 - 1шт.
•  Моторизованный экран  Stewart - LX120VUM15B - 1шт.

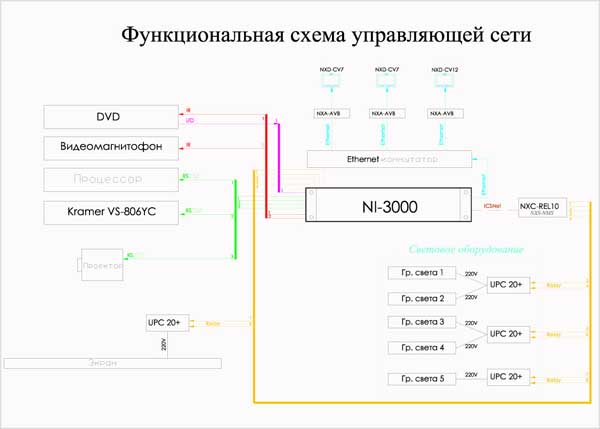

Система управления на основе АМХ:

•  Контроллер AMX - NI-3000 - 1шт.
•  Цветная настольная сенсорная панель AMX  NXT-CV12 12’ - 1шт.
•  Настольная сенсорная панель AMX NXT-CV7 7’ - 1шт.
•  Контроллер электропитания и реле  AMX UPC20 - 1шт.

Система распределения аудио и видео сигналов:

•  Матричный коммутатор 8х4 S-video Kramer VS-804YC - 1шт.
•  Матричный коммутатор 2x2 VGA/UXGA + Аудио Kramer VP-2x2 - 1шт.
•  Масштабатор видео и графики Kramer VP-740 - 1шт.
•  Преобразователь CV в S-video Kramer 401Dxl - 3шт.
•  Двухканальный аудио микшер Kramer 102MX - 1шт.
•  Аудио процессор 2х2 с подавленим обратной связи  Shure DFR22 - 1шт.

Система звукового оформления:

•  Комплект акустических систем  Genelec 1038/HTS4/HT208B - 2шт.
•  Цифровой процессор Lexicon MC -8 Balanced - 1шт.
•  Видеомагнитофон S-VHS/VHS Panasonic - NV-SV121EP-S - 1шт.
•  Мультиформатный DVD плеер Lexicon RT-10 - 1шт.
•  Персональный компьютер - 2шт.
•  Документ камера - 1шт.
•  Микрофон - 1шт.
•  Видеокамера - 2шт.

  ---
