Академия постдипломного педагогического образования

Задача:

• Провести глубокую модернизацию используемых информационных систем академии
• Привести в соответствие (с точки зрения производительности) серверное оборудование, ЛВС и информационные комплексы академии
•  Обеспечить эффективную работу с удаленными категориями обучающихся с использованием как бесплатных сервисов, так и специализированного образовательного дистанционного сервиса
•  Обеспечить хранение, каталогизацию и поиск всех дистанционных мероприятий, проводимых академией
• Обеспечить высокий уровень очного обучения слушателей академии, с использованием современного мультимедийного оборудования
•  Оборудовать аудитории академии в соответствии с их целевым назначением (лекционный зал, зал ученого совета, зал ВКС)
• Обеспечить возможность производства высококачественной полиграфической продукции для нужд обучающихся по очной форме
•  Разработать и внедрить автономную справочно-информационную систему академии, позволяющую транслировать мультимедийный контент, формируемый уполномоченными лицами академии
• Разработать и внедрить учебные комплексы на базе мобильных компьютерных систем для использования в учебной деятельности академии

Трудности:

Основной сложностью реализации проекта являлась необходимость провести весь комплекс работ не останавливая текущую деятельность академии. Кроме того, нестандартная конфигурация помещений (здание старой постройки) привносит дополнительные трудности, связанные с размещением проекционного оборудования, его позиционированием, акустическим расчетом в геометрически-сложном помещении, борьбой с нежелательным эхо-эффектом. Еще одной особенностью являются повышенные требования к внедрению оборудования, связанные со спецификой учреждения академии.

Краткое описание проекта:

При реализации проекта компанией «ТЭКО-СЕРВИС» выполнено:

• Проектирование СКС учреждения, с учетом использования действующего активного сетевого оборудования.
• Расчет и проектирование серверного оборудования и активного сетевого оборудования.
• Проектирование информационных комплексов, таких как комплекс ВКС, комплекс организации вебинаров, акустический комплекс, единая интегрированная система управления проекционным и акустическим оборудованием, комплекс управления вспомогательным световым оборудованием, системой кондиционирования и вентиляции.

Функциональные модули.

Проект разрабатывался и осуществлялся как комплексный, к основным функционирующим модулям проекта можно отнести:

• Серверная
• Лекционный 3D-зал
• Зал ВКС с комплексом организации вебинаров
• Зал совещаний
• Мобильные компьютерные комплексы
• Комплекс инфозон
•  Полиграфический комплекс полного цикла

Серверная

Полная информационная поддержка и обеспечение всех информационных систем и процессов академии, обеспечение запаса прочности на ближайшие несколько лет в условиях бурного развития информационных систем.

• Обеспечение доступа к ресурсной базе академии, размещение "медиатеки" (фото, видео файлов и пр. мультимедиа ресурсов), хранения записей вэбинаров и видео конференций - 2х процессорный сервер Aquarius Srv T50 D68 с системой хранения данных Aquarius ARRAY FSQ316J
• Почтовый сервер - Сервер Aquarius Srv T40 S15
• Сервер для размещения сайта академии - Сервер Aquarius Srv T40 S15
• Доменный и DHCP сервер - Сервер Aquarius Srv T50 D68
• Сервер сервиса вэбинаров - Сервер Aquarius Srv T50 D68
• Системы бесперебойного питания - APC Smart-UPS RT 5000VA (4 шт.)
• Осуществление коммутации внутри серверной между серверами и подключение этажных коммутаторов - Cisco Catalyst 2960S, Cisco Catalyst 3750G (4 шт.)
•  Консоль администратора LCD с переключателем KVM - ATEN S1708A (3 шт.)
• Пассивное оборудование - Продукция «ЦМО» (комплект)

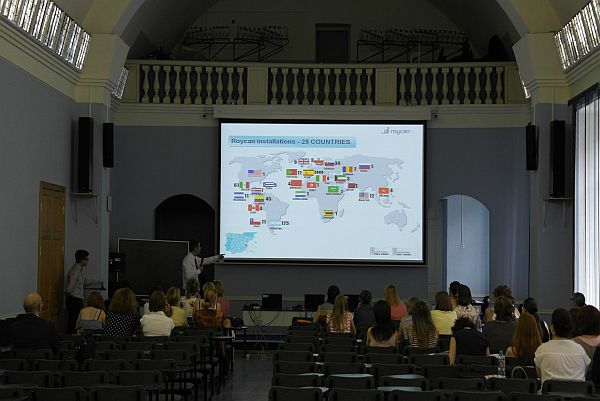

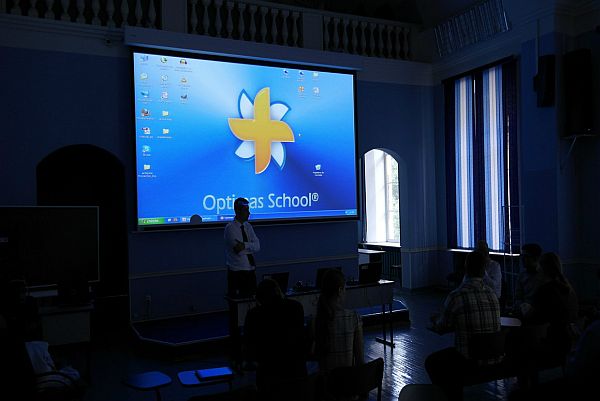

Лекционный 3D-зал

Проведение лекционных занятий для аудитории в 90-120 человек. Проведение конференций и собраний с возможностью организации опросов, голосований, наличие функции «свободный микрофон». Обеспечение высокого качества звука в условиях акустически-сложного помещения. Обеспечение возможности трансляции 3Dконтента при проведении тематических предметных конференций.

•  Проекционный модуль-проектор со сменным длиннофокусным объективом, с функцией демонстрации 3D контента - Panasonic PT-DW90XE, Panasonic ET-D75LE4
• Устройство отображения- моторизованный экран повышенной яркости450х258 см. - Projecta elpro large electrol
•  Мобильная конференц-система с беспроводными микрофонами и системой проведения голосований - Televic Confidea WCAP+, TelevicConfidea, TelevicConfidea MIC38SL
• Беспроводная радиосистема для организации выступлений слушателей из зала - Sennheiser EW 500-945
• Компьютеризированные места оператора и преподавателя (лектора) - Aquarius Pro P30 S75, Aquarius Cmp NS735, Asus
• Звуковая подсистема, звуковая подвесная колонна, система коммутации и управления - Extron DMP 64, JBL CBT 70J-1, Crown XLS 2000

Зал ВКС с комплексом организации вебинаров

Оборудование предназначено для организации и участия в видеоконференциях типа «точка-точка» или «точка-многоточка».

Особое внимание было уделено возможности записи, каталогизации и хранения проводимых сеансов видеоконференцсвязи. Оборудование позволяет обеспечивать видеоконференцсвязь с разрешением Full HD. Комплекс реализован как универсальная система коммуникаций, позволяющая использовать как бесплатные коммуникационные сервисы (SKYPE), специализированный комплекс LifeSize так и являться самостоятельной площадкой для проведения вебинаров. (Поддерживается до 5 докладчиков и до 500 слушателей). Поскольку содержание проводимых вебинаров и видеоконференций носит большей частью образовательный характер организован доступ к каталогам записей как с локальных компьютеров, так и через сеть Интернет.

Интегрированная система управления позволяет в одно касание включать оборудование, выбирать требуемый режим работы, осуществлять управление всеми компонентами оборудования.

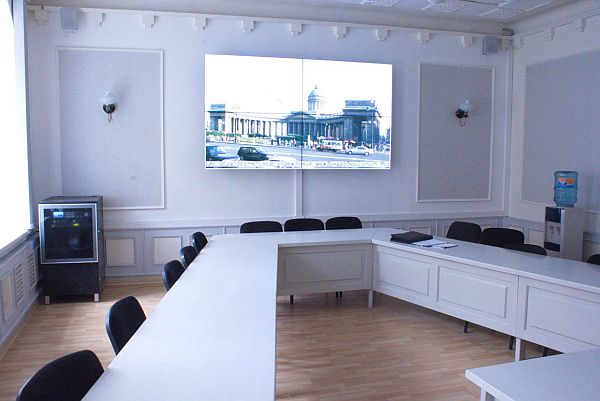

Зал совещаний

Зал предназначен для проведения совещаний 30-40 человек. Предусмотрена возможность одновременно выводить на видеостену контент с двух источников, используя либо функцию зонального деления экрана, либо функцию «картинка в картинке». Отдельно реализован режим переключения видеостены в режим «инфозона» с трансляцией текущего контента академии. При подключении нескольких источников видеосигнала реализуется возможность принудительного выбора звукового потока с того или иного источника. Место докладчика оборудовано коммутационными разъемами HDMI и VGAдля подключения ноутбуков докладчика.

• Бесшовная видеостена высокого разрешения формата 2х2 на выдвигающихся кронштейнах WIZE. Поддержка 4 независимых зон отображения, картинка в картинке, полноэкранный режим просмотра. Позволяет отображать любую видеоинформацию не используя затемнение -     Видеопанели LED NEC MultiSync X551UN, настенное крепление для видеостен Wize VWP46, комплекс управления видео стеной на базе ноутбука повышенной производительности с поддержкой док-станции Aquarius Cmp NS735.
• Комплекс аудио-видео коммутации сигналов. Подключение до 4 независимых источников видеосигнала, переключение источников с автоматическим переключением звуковых каналов - Скалер Kramer FC-113, мультиоконный масштабатор Kramer MV-6, усилитель-разветвитель DVI 1x4 EXTRON, колонки Apart SDQ5PIR.
• Модуль переключающий оборудования в режим трансляции контента Инфозон переводит видеостену в режим трансляции информационных блоков академии - Медиаплеер SPINETIX HMP-200, управление AV оборудованием iRidium AV control_Windows XP.

Мобильные компьютерные комплексы

Мобильные классы комплектуются ноутбуками обучаемых, и преподавательским ноутбуком. Тележка-сейф позволяет осуществлять транспортировку комплекса, его безопасное хранение и автоматическую подзарядку ноутбуков.

Позволяет развернуть полноценный сетевой компьютерный класс в любом неподготовленном помещении. При этом нет необходимости в специализированной мебели, стационарной установке компьютеров, отсутствует «привязка» компьютерного класса к конкретному кабинету

Комплекс инфозон

Единая справочно-информационная система- ИНФОЗОНЫ (7 информационных панелей). Позволяет сотрудникам академии формировать контент на 6 независимых инфопанелях, размещенных на разных этажах здания.

Поддержка воспроизведения текстовых, видео, графических файлов, аудио-файлов, потокового видео. Реализована возможность беспроводного централизованного управления. Вещание в FullHD качестве. Автоматическая обработка расписаний, RSS- потоков, файлов в формате презентаций PowerPoint. Поддержка автоматического обновления контента. Управление оконечным оборудованием по расписанию.

Полиграфический комплекс

Полиграфический комплекс полного цикла, позволяет осуществлять полноценную цифровую печать и проводить дополнительную дизайнерскую обработку продукции.

Доступны функции тампопечати, полотерной печати и плоттерной резки на пленках.

Комплектация полиграфического комплекса тигельным вырубным прессом позволяет обрабатывать материалы высокой плотности (жесткие переплеты). Таким образом комплекс решает целый ряд задач, таких как:

• Предпечатная подготовка
• Печать и брошюрование
• Изготовление обложек
• Тиснение на плотных материалах
• Плоттерная печать и плотерная резка на пленках

Использованное оборудование:

Серверная

• AQUARIUS, ATEN, CISCO, APC, ЦМО, DKS, LEGRAN

Лекционный 3D-зал

•  PANASONIC, PROJECTA, TELEVIC, JBL, AQUARIUS

Зал ВКС с комплексом организации вебинаров

• LifeSize, Mind, Panasonic, Extron, Televic, Electrovoice, Global Cashe, Iridium Mobile, Apple.

Зал совещаний

• APART, NEC, KRAMER, WIZE, AQUARIUS, EXTRON

Мобильные компьютерные комплексы

• AQUARIUS, ERUGOTRON, MJDULIT

Комплекс инфозон

• Медиаплееры SPINETIX HMP-200, информационные панели с диагоналями от 46” до 92” LG, SAMSUNG, MITSUBISHI.
• Настенно-потолочные регулируемые крепления WIZE.

Полиграфический комплекс

•  Вырубной тигельный пресс ZHHJ, тампопечатный станок Toprint, плоттер Roland, пресс для высечки Cyklos, автоматизированная система печати Konica Minolta bizhub PRO C6000L с модулем буклетирования.
