Богословский университет, Загреб

Трудности:

Дизайнер, который был приглашен для реализации проекта, решил расположить стулья в классе в форме овала, что позволяло разместить в классе максимальное число студентов. В этих условиях для обеспечения хорошего звука с достаточным уровнем пришлось установить громкоговорители на потолке и скрыть их под декоративными крышками. Стойку с оборудованием также нужно было замаскировать, для чего было использована крышка передней панели из матового стекла.

В системе было два основных компонента: видео и звук. Стол для проведения конференций на пять мест было необходимо оборудовать видео- и аудиовходами для подключения ноутбука, микрофоном и ЖК-монитором для просмотра презентации. Один из этих мониторов — 15-дюймовый интерактивный, с него ведущий управляет конференцией. Студенты смотрят ту же самую презентацию на двух больших плазменных экранах. Сигналы с ноутбука или другого источника через разъемы, вмонтированные в стол, поступают на презентационный коммутатор Kramer VP-23, управляемый контроллером  Kramer VP-14. Эта связка позволяет увеличить число входов VGA и композитного видео бесподрывного коммутатора и масштабатора VP-720DS, в результате мы получили 4 входа VGA и 5 композитных и аудиовходов. Видеосигнал с выхода VP-720DS поступает через усилитель-распределитель Kramer VP-108 на два плазменных экрана и три настольных ЖК-монитора, а аудиосигнал с коммутатора подается на вход микрофонного предусилителя, где происходит его микширование с сигналами беспроводных микрофонов участников конференции. С выхода предусилителя сигнал  поступает на усилитель мощности (100 Вт), откуда идет на громкоговорители, вмонтированные в потолок. Особенности: Весь проект, поначалу казавшийся достаточно сложным, был выполнен всего за четыре дня — благодаря простоте установки и настройки оборудования для обработки сигналов компании Kramer. Перспективы дальнейшнго развития проекта: Проект является законченным и оптимальным для данной площадки. Возможна модернизация за счет замены компонентов на усовершенствованные модели.

Основное оборудование, использованное в мультимедийном классе:

•     Плазменные экраны: Hitachi 42PD5200;
•     ЖК-мониторы: Hitachi CML-175TXB;
•     Интерактивный ЖК-монитор: Hitachi Software T-15XL;
•     Презентационный коммутатор: Kramer VP-32;
•     Бесподрывный коммутатор и масштабатор: Kramer VP-720DS;
•     Контроллер коммутатора-масштабатора: Kramer VP-14;
•     Усилитель-распределитель: Kramer VP-108;
•     Установочные изделия: TLS.

Аудиосистема и оборудование для проведения конференций:

•     Центральный блок: - TOA TS-700ER;
•     Микрофон: - TS-701 and TS-702;
•     Беспроводные микрофоны: Sehnheiser EW100;
•     Усилитель мощности (100 Вт) : IP-300D CE;
•     Громкоговорители (встраиваемые)  - TOA R-H RFX81.

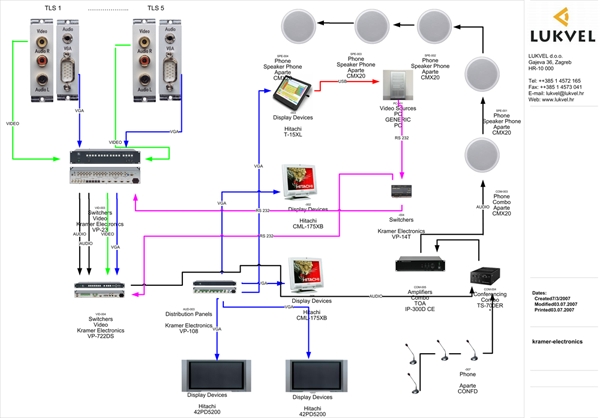

Нажмите для увеличения
