Инновационный проект оснащения презентационным оборудованием института международных образовательных программ в Санкт-Петербурге

Общая информация о проекте

Исходные данные:

Центр проекционных технологий «Викинг» сотрудничает с Институтом Международных Образовательных Программ (ИМОП) на протяжении ряда лет.
В рамках этого сотрудничества современным презентационным оборудованием  оснащены несколько учебных аудиторий, компьютерные мультимедийные классы, а также многофункциональный конференц-зал в новом учебном корпусе Института.

Задача:

Согласно исходному ТЗ, все перечисленные помещения рассматривались как образцово-показательные, определяющие уровень оснащения в будущем всего Политехнического университета.
 На начальном этапе работы был выполнен дизайн-проект отделки и оснащения  помещений, позволивший наглядно оценить преимущества и недостатки тех или иных пространственных и технических решений.

В рамках проекта презентационным оборудованием и специальной мебелью были оснащены следующие помещения:

• Большая аудитория-амфитеатр на 160 мест площадью 166 м.кв и высотой 8,9 м в новом корпусе ИМОП;
• Две учебные аудитории площадью 60 м.кв. каждая в старом корпусе ИМОП;
• Конференц-зал площадью 300 м.кв. в новом корпусе ИМОП;
• Учебная аудитория площадью 36 кв.м. на 15 мест;
• Компьютерный мультимедийный класс площадью 70 м.кв. в новом корпусе ИМОП;
• Учебная аудитория площадью 70 кв.м. на 60 мест в новом корпусе ИМОП;
• Две аудитории ресурсного центра нового корпуса ИМОП, площадью 20 кв.м. каждая.


Трудности:

Основные трудности при реализации проекта были связаны с необходимостью чёткой синхронизации работ со строителями, которые вели отделку помещений.

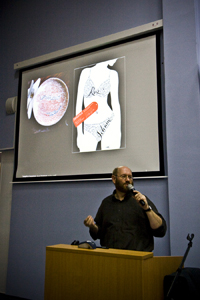

Большая аудитория-амфитеатр

Аудитория оснащена двумя достаточно мощными проекторами, закреплёнными на задней стене зала и оснащёнными длиннофокусными объективами, двумя экранами с электроприводами, размещёнными по сторонам от доски, системой звукоусиления, набором источников сигналов (компьютер, плеер, документ-камера, интерактивная система Mimio). Предусмотрены подсистемы регистации видео и аудио информации, а также видеоконференцсистема. Всё центральное оборудование смонтировано в защищённом рэковом шкафу.

Конференц-зал

Зал оснащен 2-мя мультимедиа-проекторами и выдвижными электромеханическими экранами; 4-мя плазменными панелями на подвижных кронштейнах (что позволяет донести нюансы видеоизображения до каждого участника конференций); системой синхронного перевода на 2 языка с оборудованными в аппаратной местами переводчиков; современной системой с возможностью «многоточечной» связи, системой управления с переносной сенсорной панелью и другим презентационным оборудованием.
Аппаратная зала, находящаяся в выделенном помещении, оборудована мониторами, демонстрирующими происходящее в зале, средствами управления мультимедийным комплексом, рэковой стойкой с коммутационным и иным оборудованием. При необходимости управление  можно осуществлять непосредственно из зала, воспользовавшись беспроводной панелью. Также в зале доступно беспроводное подключение к локальной сети. Происходящее в зале транслируется на ЖК-панели у входа в зал, кроме того, видеосигнал может быть передан в систему видеотрансляции по зданию института.

Мультимедийный класс

Класс рассчитан на 20 учащихся, каждое рабочее место оборудовано современным ПК с 17'' ЖК монитором, веб-камерой, гарнитурой. Под потолком подвешен проектор, проецирующий изображении на электромеханический экран. Питание проектора осуществляется через ИБП. На мобильной фломастерной доске установлена интерактивная система. Изображение с ПК учителя дублируется на большой проекционный экран с помощью усилителя-разветвителя.

Учебные аудитории

Учебные аудитории оснащаются типовым комплектом презентационного оборудования. Как правило в него входят: проектор, подвешиваемый под потолком, удобный в обращении электромеханический экран, ИБП для питания проектора, компьютер либо ноутбук преподавателя, настенная фломастерная доска. В качестве вспомогательных средств обучения используются интерактивные доски, либо комплекты из мобильных досок с интерактивными системами, либо интерактивные мониторы.

Особенности:

Уникальной особенностью конференц-зала является его стеклянные стены (см. фотографию). Для затемнения использованы 20 специально спроектированных рулонных электромеханических штор различных размеров из светонепрницаемой ткани. Шторы управляются пультом ДУ по радиоканалу, имеется возможность управлять как отдельными шторами, так и группами штор. Аналогичные шторы, но в меньшем количестве, используются в большой аудитории-амфитеатре.

Перспективы дальнейшего развития проекта:

ИМОП продолжает оснащение презентационной техникой аудиторий в старом и новом корпусах. Кроме того, на 2010 г. планируется ввод в действие системы Digital Signage на базе уже имеющихся плазменных панелей.

Большая аудитория-амфитеатр:

мультимедиа-проектора с длиннофокусными объективами - 2 шт.
экраны 221 х295 см - 2 шт.
ИБП PowerWare 5115 - 2шт.
Комплект профессионального звукового оборудования Electro-Voice
Презентационная мышь Gyration Optical Air Mouse
Документ-камера Elmo HV-5600XG
Комбинированный плеер DVD/VHS
Интерактивная система Mimio Xi
DVD рекордер Pioneer DVR-540H
Система записи звука "Незабудка"
Видеоконференц-система Polycom VSX7800
Масштабатор Kramer VP-719xl
Комплект усилителей-распределителей и передатчиков по витой паре Kramer

Конференц-зал:

• мультимедиа проектора Sony VPL-FX52 - 2 шт.
• ИБП PowerWare 5115 - 2шт.
• экраны Draper Targa 198 х264 см - 2шт.
• Плазменные панели NEC 50XC10 на поворотных настенных кронштейнах SMS Flatscreen WH 3D - 4шт.
• Комплект профессионального звукового оборудования Electro-Voice
• Система ВКС  Polycom VSX 7800
• Система синхронного перевода Taiden HCS-826 на 30 участников
• Система записи звука "Незабудка"
• DVD-рекордер Рioneer DVR-555H
• Документ-камера Elmo HV-5600XG
• DVD-проигрыватель Pioneer DV-500
• Интерактивная система Mimio Xi Professional
• Масштабатор Kramer VP-725DSA
• Комплект усилителей-распределителей и передатчиков по витой паре Kramer
• Интеллектуальная система управления AMX с беспроводной сенсорной панелью

Типовой состав оборудования в учебной аудитории:

• Мультимедиа проектор Mitsubishi XL1550U
• Источник бесперебойного питания PowerWare 5115
• Подставка Braun PT-3 универсальная
• Доска фломастерная поворотная
• Лазерная указка Laser Classic
• Интерактивная доска Hitachi Starboard FX-77
• Интерактивная панель Hitachi Interwrite Pad  15''

Типовой состав оборудования в мультимедийном классе:

• Мультимедиа проектор Mitsubishi XL1550U
• Экран Draper Baronet 175х234 см
• Источник бесперебойного питания PowerWare 5115
• Доска фломастерная  Exclusive Whiteboard 120*300 см
• Интерактивная система Mimio Xi Capchure USB + wireless
• Усилитель-распределитель Kramer VP-200N
• Компьютер учащегося с монитором  (20 шт)
• WEB- камера Logitech QuickCam Messenger (21 шт)
• Гарнитура Genius HS-04SV (21 шт.)
