Подготовка кадров для нефтяной и газовой промышленности Удмуртии

Задача:

•     Создание локальной видеоконференцсвязи в двух лекционных аудиториях, кабинете директора и актовом зале. Комплект ВКС в актовом зале был исполнен в мобильном варианте.
•     В каждой из аудиторий и в актовом зале должна быть предусмотрена возможность устанавки интерактивного планшета и документ-камеры.
•     Управление всем комплексом осуществляется из кабинета директора (включение компьютеров, управление проекторами по сети LAN, включение сеанса ВКС, управление удаленной видеокамерой).
•     Все происходящее при сеансе ВКС записывается на DVD или CD по необходимости.
•     Необходимо предусмотреть возможность управления и трансляции видео с установленных по периметру заведения видеокамер, демонстрирующих работу учебных стендов.
•     Система должна быть простой и иметь русскоязычный интерфейс. Связь с актовым залом необходимо осуществлять посредством беспроводного канала. Директор должен иметь возможность передавать сообщения как из своего кабинета, так и из расположенной рядом лекционной аудитории. Должна быть возможность использования ноутбука или стационарного компьютера для презентаций и управления.
•     Необходима скрытая проводка коммутационных элементов.

Трудности:

Все помещения расположены на значительном расстоянии друг от друга, коммуникационные соединения приходилось вести «с нуля» — и через множество стен и этажей. Самым удаленным от основных помещений оказался актовый зал — проблема была решена путем использования беспроводного канала. Монтаж проходил во время пика общественного внимания к пожарной безопасности, все коммуникации были проложены в соответствии с жесткими требованиями соответствующих стандартов.
Описание проекта:

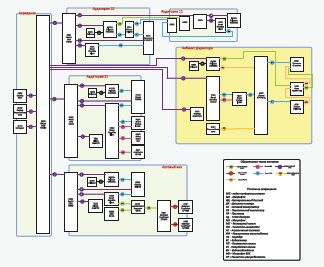

Решение было построено на базе систем ВКС в режиме точка-точка. Были специально подобраны проекторы с возможностью сетевого управления. В качестве интерактивного оборудования использовано оборудование SMART Technologies. В качестве программы управления и трансляции компьютерного изображения мы вабрали ПО SMART Sync Site.

Особенности:

Наш проект и идея построения комплекса были первыми на территории Удмуртской Республики. Учебное учреждение активно развивает идею удаленного образования и повышения квалификации.

Перспективы дальнейшего развития:

Возможна модернизация оборудования для проведения многоточечных соединений с удаленными абонентами — другими учебными учреждениями. В дальнейшем планируется оснащение еще нескольких аудиторий.

Список использованного оборудования:

Кабинет директора:

•     Система ВКС Polycom VSX 6000 — 1 шт.
•     Настеная поворотная полка для ВКС — 1 шт.
•     Программное обеспечение SMART Sinc Site — 1 шт.
•     Интерактивный дисплей SMART Podium ID 350 — 1 шт.
•     DVD рекодер Sony RDR-AT100 — 1 шт.
•     Масштабатор-коммутатор Kramer VP-719 XL — 1 шт.
•     Преобразователь развертки Kramer VP-501xl — 1 шт.
•     Плазменный телевизор Panasonic — 1 шт.
•     Настенное крепление для плазменного телевизора — 1 шт.
•     Презентационный компьютер — 1 шт.
•     Комплект коммутационных кабелей


Аудитория 31:

•     Система ВКС Polycom VSX 6000 — 1 шт.
•     Настеная поворотная полка для ВКС — 1 шт.
•     Программное обеспечение SMART SincSite — 1 шт.
•     Клиентское приложение SMART SincSite — 1 шт.
•     Интерактивная доска SMART Board SB660 — 1 шт.
•     Проектор Epson 400W — 1 шт.
•     Настенное крепление для проектора Peerless PRG — 1 шт.
•     Интерактивный дисплей SMART Podium ID 350 — 1 шт.
•     Документ-камера AverVision CP130 — 1 шт.
•     Сетевой коммутатор D-Link DES-1005D — 1 шт.
•     Точка доступа D-Link DIR-300 — 1 шт.
•     Презентационный компьютер — 1 шт.
•     Комплект коммутационных кабелей


Аудитория 10:

•     Система ВКС Polycom VSX 6000 — 1 шт.
•     Настеная поворотная полка для ВКС — 1 шт.
•     Документ камера AverVision CP130 — 1 шт.
•     Проекционный экран с электроприводом Spectra 250  190 см — 1 шт.
•     Проектор Panasonic F100NTE — 1 шт.
•     Потолочное крепление для проектора — 1 шт.
•     Сетевой коммутатор D-Link DES-1005D — 1 шт.
•     Клиентское приложение SMART Sinc Site — 1 шт.
•     Комплект коммутационных кабелей


Актовый зал:

•     Система ВКС Polycom VSX 6000 — 1 шт.
•     Напольная стойка для ВКС — 1 шт.
•     Проекционный экран с электроприводом Spectra 400  300 см — 1 шт.
•     Проектор Optoma EX779 — 1 шт.
•     Клиентское приложение SMART Sinc Site — 1 шт.
•     Потолочное крепление для проектора — 1 шт.
•     Сетевой коммутатор D-Link DES-1005D — 1 шт.
•     Точка доступа D-Link DIR-300 — 1 шт.
•     Презентационный компьютер — 1 шт.
•     Акустическая система Behringer EUROLIVE PERFORMER E1520 — 2 шт.
•     Усилитель Behringer EuroPower EP1500 — 1 шт.
•     Микшерный пульт EUROSOUND Compact-1204X — 1 шт.
•     Петличный радиомикрофон AKG SR 40 — 1 шт.
•     Комплект коммутационных кабелей


Серверный шкаф:

•     Сервер хранения данных ИВС — 1 шт.
•     D-Link DGS-1016D Коммутатор с 16 портами — 1 шт.
