Университет Чарльза в Праге

Общая информация о проекте

Страна, город
Чешская республика, Прага

Разработчик проекта
IMAGE CZ, s.r.o.

Заказчик
Университет Чарльза

Место
Холл университета Факультет образования

Исходные данные:

Университет Чарльза: основан в 1348 г.

Факультет образования: учрежден в 1946 г.

Количество студентов: 4500

Холл университета расположен в главном здании факультета. Раньше это был гимназий, а в 1995 г. он был реконструирован в большую аудиторию. Через 11 лет, летом 2006 г. он был технически реконструирован.

Задача:

Нестандартная многофункциональная аудитория университета, предназначена для образовательных и учебных целей, а также для проведения различных церемоний и других исключительных событий, международных конференций и, хотя и в последнюю очередь, но что тем не менее важно, для проведения массовых зрелищных мероприятий. Для этих целей аудитория оборудована занавесом, который, в случае необходимости, может скрывать всю фронтальную стену. Этот занавес является специфической особенностью аудитории — он может изменять характер всего пространства. Требованием заказчика является полностью новая технология, без побочных явлений из-за характерных особенностей пространства.

Трудности:

Историческая обстановка;
Отсутствие возможности перестановки мебели;
7 метровый потолок;
Монтаж в меблированной аудитории;
Недопустимость изменения конструкции здания.

Описание решения:

Все источники сигналов с учительского стола коммутируются матричным коммутатором Kramer VP-1608. Сигналы из диспетчерской, поступающие на монитор предварительного просмотра на учительском столе, коммутируются одновременно. Основной элемент обработки изображения в диспетчерской, это пара масштабаторов Kramer VP-727, по одному на каждый проектор. Коммутацию сигналов между учительским столом и диспетчерской осуществляет Kramer VP 88ETH. Для будущего расширения системы предусмотрены свободные входы и выходы. Kramer VP 4x4 — это дополнительный компонент, дополняющий VP 88ETH для обработки сигналов VGA. Для обработки внешних источников сигналов в диспетчерской, включая сигналы DVI (и одновременно сигналы DVI с учительского стола), используется дополнительный масштабатор Kramer VP-740.

Усилитель-распределитель Kramer VP 72 увеличивает количество доступных выходов;
Дополнительный масштабатор Kramer VP 413 для видеокамеры.

Особенности:

Система содержит две системы управления CUE с беспроводными 8,4’’ сенсорными экранами. Два проектора (6000 лм). Два проекционных экрана, один фиксированный, один электрический, оба имеют размер 340 см × 255 см. Оборудование управляется либо с учительского стола, либо из диспетчерской комнаты, которая расположена в задней части аудитории. Простое и удобное управление аудио- и видеооборудованием, освещением, шторами и занавесом осуществляется с 8,4’’ сенсорной панели с основными функциями, установленной на учительском столе. Вторая сенсорная панель с дополнительными функциями установлена в диспетчерской комнате и должна использоваться только обслуживающим персоналом или подготовленными пользователями. Жидкокристаллические мониторы, установленные на учительском столе и в диспетчерской комнате, позволяют наблюдать любой входной сигнал. Монитор установленный в диспетчерской не зависит от монитора на учительском столе, т.е. на обоих мониторах можно работать с различными источниками сигналов. На проектор можно выводить (со звуковым сопровождением) сигнал любого стандартного источника (видеокамера, DVD, компьютер), а также от внешних источников (компьютеры, ноутбуки), подключаемых через шесть разъемов на учительском столе. Также возможно подключение к локальной сети или Интернету. Все уроки могут наблюдаться и записываться установленной видеокамерой, которая также контролируется данной системой.

Перспективы дальнейшего развития проекта:

Проект является законченным и оптимальным для данной площадки. Возможна модернизация за счет замены компонентов на усовершенствованные модели.

Ориентировочный бюджет проекта: ~ 150.000 Долларов США

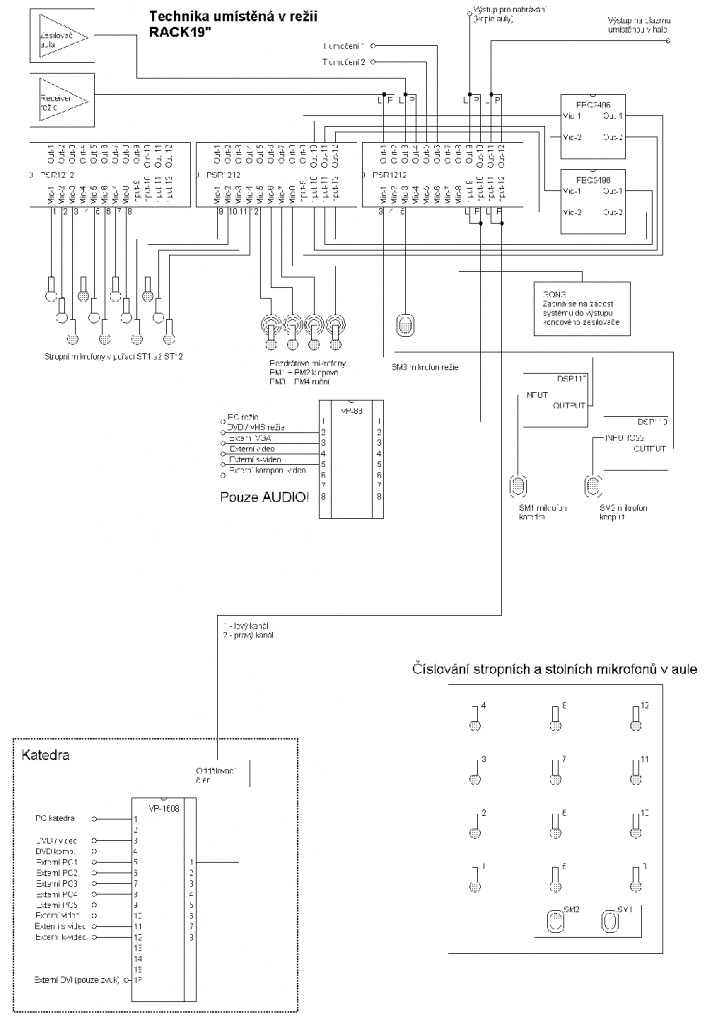

Список оборудования и схема:

LCD проектор NEC GT5000 XGA, 6000 лм – 2шт.
Неподвижный проекционный экран Da-Lite Da-Snap – 1шт.
Электрический экран Da-Lite Cosmopolitan, оба имеют размер 340 см × 255 см – 1шт.
Система управления CUE Elite-A-XM8 с двумя 8,4’ беспроводными сенсорными экранами– 2шт.
Двойные масштабаторы-коммутаторы без подрыва изображения Kramer VP 727 – 2шт.
Матричный коммутатор аудиосигналов Kramer VP-88ETH – 1шт.
Презентационный масштабатор-коммутатор Kramer VP-740– 1шт.
Усилитель-распределитель Kramer VP 72 – 1шт.
Масштабатор Kramer VP-413– 1шт.
Матричный коммутатор Kramer VP 1608– 1шт.
