Зал защиты диссертаций в г. Ставрополь

Исходные данные:

Задача:

Трудности:

Описание решения:

•  Система отображения;
•  Дискуссионную систему;
•  Систему общего звукоусиления;
•  Система протоколирования;
•  Система кросс коммутации;
•  Система интегрированного управления.

В качестве средств отображения коллективного пользования для этого проекта был выбран отражательный экран размером 2,3х3 м и плазменная панель диагональю 50 дюймов. В качестве индивидуальных средств отображения на столах установлены LCD мониторы диагональю 17 дюймов. Для обеспечения заданного уровня освещенности в плоскости экрана используется дистанционно управляемый диммер, который регулирует уровень искусственной освещенности из ПО управления, разработанного специалистами нашей компании. Дискуссионная система позволяет проводить мероприятия в конференц-режиме с участием нескольких выступающих и председателя. Пульт председателя позволяет его пользователю выполнять функции председателя дискуссии. Он стилистически идентичен стандартному пульту делегата, но дополнительно имеет кнопку приоритета председателя. При нажатии этой кнопки все активные микрофоны отключаются (временно или постоянно в зависимости от настроек центрального контрольного модуля) и председатель может взять управление дискуссией в свои руки. Также управлять включением/выключением микрофонов можно посредством ПО управления, разработанное специалистами нашей компании. Система общего звукоусиления выполнена на основе акустических систем потолочного монтажа, что позволяет обеспечить комфортное разборчивое звучание в любом месте помещения. Система протоколирования позволяет вести видеозапись мероприятия с дистанционно управляемых видеокамер, установленных в помещении, а аудиозапись с дискуссионной системы. Запись может вестись как в аналоговом (видеомагнитофон), так и в цифровом (на компьютер) виде. Установленная система кросс-коммутации позволяет выводить любой источник информации на любое средство отображения.

"Проповедуемый" специалистами нашей компании принцип непонижения качества сигнала позволяет доводить сигнал от источника до потребителя с минимальными потерями. Система интегрированного управления собственной разработки позволяет оператору осуществлять управление всем комплексом не используя никаких дополнительных пультов управления. Программное обеспечение имеет удобный, интуитивно понятный интерфейс, позволяющий даже неопытному пользователю, быстро овладеть необходимыми навыками.

Особенности:

Перспективы дальнейшего развития проекта:

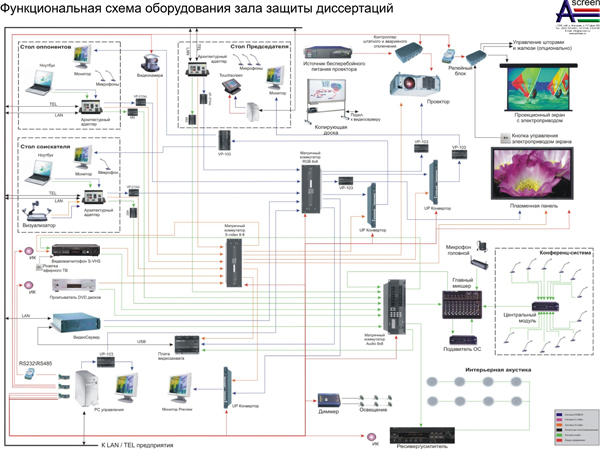

Список оборудования и схема:

• Плазменная панель с видеокартой
• Pioneer Монитор LCD 17''
• Проектор Canon LV 7555 (4600 lm, XGA)
• Моторизованный подвесной экран Draper Targa 150"
• Акустическое оборудование:
• Усилитель-ресивер Yamaha RX-496RDS
• Система акустическая Swing 71.465
• Пульт микшерный Behringer UB1204
• Подавитель обратной связи Sabine SM 820E
• Микрофон беспроводный-головная гарнитура Sehnheiser EW152
• Микрофон беспроводный ручной  Sehnheiser EW 135
• Дискуссионная подсистема RCF  DI.CO SYS:
• Центральный блок на 40 станций DI.CO SYS
• Микрофонный пульт председателя DI.CO PRES+
• Микрофонный пульт участника DI.CO DEL+
• Подавитель обратной связи Digisynthetic DS212
• Источники сигналов:
• Видеомагнитофон S-VHS Panasonic NV-SV120EPS
• Видеокамера Canon VC-C4R
• Проигрыватель DVD дисков Yamaha DVD-S540
• Визуализатор Canon RE-450X
• Компьютер-видеосервер IP4 2.8GHz/1GB/120GB/DVD-CD-RW/Video 128M/Win 2000 PROF RUS
• Карта видео-захвата Pinnacle MovieBox USB
• Система коммутации, сопряжения и интегрированного управления:
• Дистрибутивный усилитель RGB Kramer VP-103
• Дистрибутивный усилитель RGB Kramer VP-15
• Дистрибутивный усилитель S-Video Kramer PT-102S
• Преобразователь аудиосигнала Kramer 482
• Преобразователь-скейлер Kramer VP-719DS
• Коммутатор матр. S-Video 8:8  (C-Video 16:16) Kramer VS-1616V
• Коммутатор матричный RGB 6:6 Kramer VP-66
• Коммутатор матричный аудио 16:16 Kramer VS-1616A
• Компьютер управления IP4 2.8GHz/1GB/60GB/DVD-CD-RW/Video 128M/Win 2000 PROF RUS
• Источник бесперебойного питания Pulsar Evolution 800 Rack 1U
• Карта контроля состояния ИБП Pulsar
• Контроллер штатного и аварийного отключения проектора Simas
• Плата расширения COM-портов Moxa 168H/PCI
• ИК-контроллер Simas
• Преобразователь RS232\RS485 Advantech ADAM 4520
• Контроллер переферийный релейный Advantech ADAM 4060
