Инсталляция видео-стены на международном инвестиционном форуме в Сочи

Общая информация о проекте



Задача:

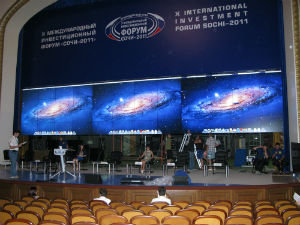

Зимний театр в Сочи представляет из себя достаточно интересное строение. Схема здания – традиционная для театра: сцена, зрительный зал, фойе, гримерки. Хорошая акустика зала. Но – нет никаких средств визуализации. Специально для Форума был разработан проект видео-стены из ЖК мониторов производства японской корпорации Sharp. Видео-стена была установлена по всей ширине сцены (16 метров), высота 3 метра. Нижняя кромка видео-стены была установлена на уровне 2 метров над сценой. В результате – изображение было отлично видно с любого места зрительного зала.

Описание проекта:

Описание инсталляции:

•     Отображение информации на видео-стене формата 4х16

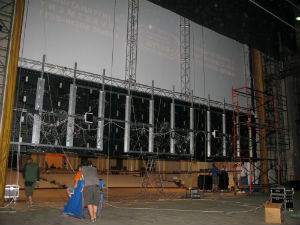

•     Видео-стена смонтирована на сцене «Зимнего театра»
•     Изображение формируется на графической рабочей станции
•     На видео-стену при необходимости могут выводиться изображения с трех видео-камер, установленных в зале
•     Для управления выводом изображения используется микшерный пульт
•     Оборудование для формирования изображения (графическая станция, микшерный пульт, камеры) установлено в зале
•     Для передачи изображения с микшерного пульта на видео-стену используется интерфейс SDI. Длина кабеля около 50 м.

Особенности:

Выбор оборудования осуществлялся с учетом требований заказчика: обеспечить яркое и контрастное изображение при включенном освещении в зале. Видео-стена должна была обеспечивать высокое разрешение (возможность вывода нескольких изображений формата Full HD) и потреблять минимальное количество электроэнергии. Очень важным моментом при выборе оборудования была минимальная толщина шва при стыковке мониторов и максимальный размер экрана монитора. Эти параметры позволяли обеспечить минимальное количество швов и «невидимость» этих швов при воспроизведении больших изображений.

Выбор был сделан: ЖК мониторы Sharp, модель PN-V601. Особенности этого монитора:

•     применение самой новой матрицы производства компании Sharp, которая обеспечивает контрастное и яркое изображение;
•     использование полноэкранной светодиодной подсветки – исключительно высокая равномерность засветки экрана;
•     шов при стыке мониторов составляет всего 6,5 мм;
•     размер экрана по диагонали 60 дюймов (на момент реализации проекта – максимальный размер экрана для ЖК панелей, предназначенных для создания видеостен).

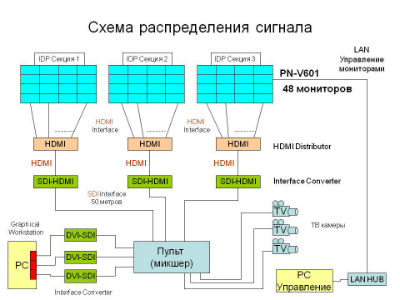

С учетом количества мониторов, используемых для создания видеостены, была разработана схема формирования и распределения видеосигнала (см. список оборудования и схема).

Для передачи видеосигнала на большое расстояние использовался интерфейс SDI. Учитывая то, что выходы компьютера и входы мониторов использую интерфейс DVI и HDMI, были установлены преобразователи сигналов.

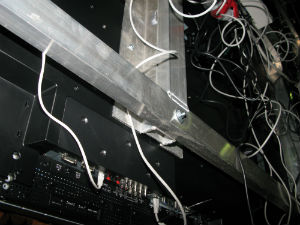

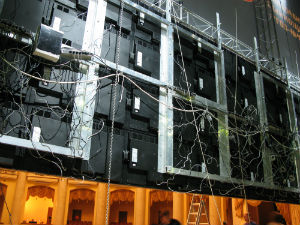

Вся видеостена была логически разделена на три секции (по 16 мониторов в каждой). Для передачи видеосигнала в каждой логической секции использовался распределитель сигнала HDMI. Монтаж мониторов был осуществлен на специально изготовленную металлическую раму. Рама с мониторами соединялась с другой рамой, установленной выше, на которую была натянута виниловая пленка с логотипом Форума.

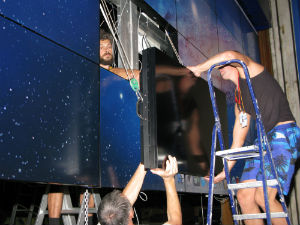

Монтаж оборудования и настройка заняли три дня. После этого начались репетиции мероприятия. Собственно сам Форум начался 15 сентября 2011 года. Основное совещание проходило под руководством Владимира Владимировича Путина.

Выступление премьер-министра транслировалось с установленных в зале камер на видеостену. Сам доклад сопровождался демонстрацией большого количества видеоматериалов и графиков, показывающих развитие экономики России в целом, Южного региона и города Сочи.

Безусловно, выполненный проект по установке видеостены позволил повысить зрелищность мероприятия, обеспечил демонстрацию достижений в развитии России на Международном Инвестиционном Форуме.

Список использованного оборудования:

Формирование изображения:

•     ЖК мониторы Sharp PN-V601 – 48 шт.
•     РС (графическая рабочая станция) – 1 шт.
•     Пульт микшерный JVC KM3000E – 1 шт.
•     Преобразователь DVI-SDI BlackMagic – 3 шт.
•     Распределитель
•     Преобразователь сигнала SDI-HDMI Kramer – 3 шт.
•     Распределитель сигнала HDMI Kramer VM-16HDMI – 3 шт.
•     Видеокамеры Sony EX-3 – 3 шт.

Управление видео-стеной:

•     Рабочая станция для управления мониторами (ноутбук)
•     Сетевой концентратор – создание локальной сети для управления мониторами

Особенности схемы:

•     сама видеостена установлена на сцене театра;
•     пульт, с помощью которого происходило управление формированием и выдачей видеосигнала, находился в аппаратной (приблизительно в 50 метрах от сцены);
•     к пульту были подключены несколько источников сигнала: компьютер (графическая станция) и три видеокамеры, установленные в зале;
•     управление работой мониторов производилось дистанционно по сети LAN, с отдельного компьютера.
