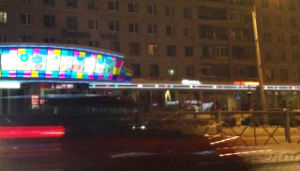

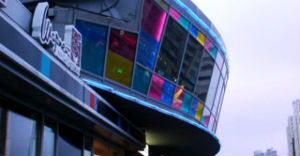

Панорамная уличная витрина

Задача:

Превратить витрину в единый рекламно-информационный экран с возможностью размещения транслируемого контента в любой его части. Эксплуатация- преимущественно в темное время суток и ночью. Управление контентом должно быть реализовао как по расписанию, так и непосредственно с рабочего места технического специалиста. Управление должно быть реализовано через внутреннюю сеть торгового центра. Обязательна функция "необслуживаемый контент": собираемый медиаплеером самостоятельно, без вмешательства оператора. Возможность дистанционного контроля контента через сеть Интернет.

Трудности:

•     Получение контрастного изображения  на витринном стекле.
•     Точное позиционирование и настройка сшивки изображения на наклоненной и выгнутой зоне проецирования.
•     Наличие несущих опорных констукций в зоне проекции.

Краткое описание проекта:

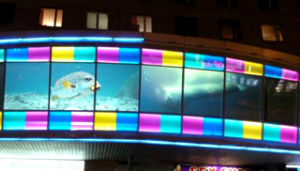

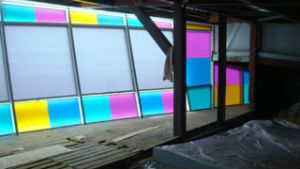

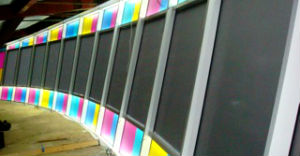

На витринное стекло нанесена проекционная пленка для формирования обратной проекции. Изображение формируется четырмя проекторами, из которых 2 короткофокусных и установлены перед опорными конструкциями. Изображение сшивается средствами проекторов. Формируют контент медиаплееры SPINETIX HMP-130, работающие в режиме видеостены. Контент готовится в программе HMD, управление воспроизведением осуществляется через внешнее расписание в формате iCal. Работа видеостены полностью автоматизирована и не требует вмешательства оператора.

Особенности:

Формирование видеостены нестандартной конфигурации и нетипового соотношения сторон при сохранении качества изображения.

Перспективы дальнейшего развития:

Замена плееров на HMP-200 и специальная подготовка контента позволит формировать полноценное FULL HD изображение площадью порядка 20 м.кв.

 Список использованного оборудования:

•     Медиалееры HMD-130 4 шт., с программой управления HMD
•     Проектор Panasonic PT-EX630E  Яркость - 5500 ANSI Lm; разрешение -  1280x800, контрастность - 5 000:1, со стандартным объективом 2 шт.
•     Проектор Panasonic PT-EX630EL (без объектива) Яркость - 5500 ANSI Lm; разрешение -  1280x800, контрастность - 5 000:1, со стандартным объективом 2 шт.
•     Объектив Panasonic  ELW21 Короткофокусная линза с фиксированным фокусом  (0.8:1) 2 шт.
•     Коммутатор D-Link DIR-320 1шт.
•     Кабели HDMI\VGA (комплект) 4 компл.
•     Комплект метизов (кабель-каналы, клипсы монтажные, стяжки кабельные, переходники-адаптеры) из расчета монтажа трассы длиной до 70 м.
•     ИБП. APC Back Pro 660v 1 шт.
