Торгово-развлекательный центр "Мост-сити-центр"

Исходные данные:

Торгово-развлекательный центр «МОСТ-СИТИ-ЦЕНТР»

•     108 плазменных панелей;
•      4 зоны трансляции видеорекламы;
•      Централизованное управление из 1-го рабочего места.

Задача:

В ходе поиска решения требования к оборудованию, которое должно гарантировать высочайшее качество отображения таких непростых для воспроизведения объектов, как текст и графика.
В эти требования вошло:

•     XGA-разрешение с одинаковым качеством на всех плазменных панелях;
•     Небольшие размеры приборов и их стабильная работа;
•     Быстрая реакция изготовителя на возникающие проблемы и непрерывная техническая поддержка на родном языке.

Трудности:

•     Предполагаемая эксплуатация в насыщенном электрическими помехами помещении (лифт, эскалаторы, фонтаны и т.д.)
•     Длины кабеля - более 150 меоров от серверной к ближайщему месту установки плазменных панелей
•     Необходимость передачи сигнала высокого разрешения - от 640x480
•     Трудности с электроснабжением помещения.

Описание решения:

Для передачи видеосигнала на плазменные панели были выбраны линейные усилители и передатчики VGA сигнала по витой паре Kramer VP-200XLT, которые благодаря широкой полосе пропускания, превосходящей 405 МГц, не вносят искажений в видеосигнал даже в графических режимах самого высокого разрешения (UXGA), с возможностью регулировки уровня сигнала и АЧХ. Прием и усиление сигнала производится с помощью усилительно-распределительного оборудования  Kramer ТР-104, ТР-105, ТР-120, VP-300T, VP-300N, VP-400N, VP-200N.

Особенности:

В ходе выполнения этого проекта, реализованного за три месяца, было установлено и смонтировано все оборудование, проложено 6 километров кабеля и в результате XGA-сигнал одинаково высокого качества поступает на все 108 плазменных панелей.

Перспективы дальнейшего развития проекта:

Возможность расширения проекта передача сигнала в башни торгового центра, и близлежащие здания.

Ориентировочный бюджет проекта:   ~ 30 000 Евро

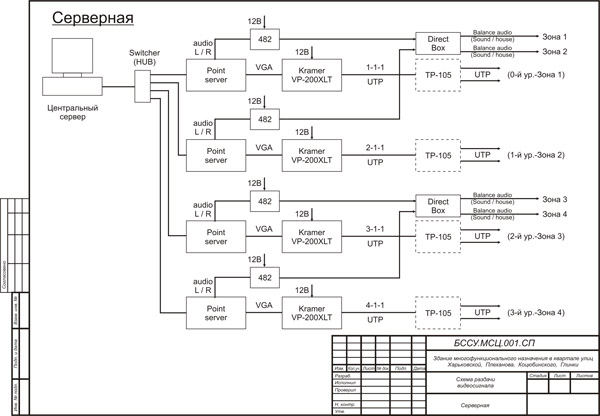

Список Оборудования и схем:

•  LCD-панели повышенной яркости с встроенной системой термостатирования;
•  Плазменный дисплей HANTAREX 42'со встроенным ТВ-тюнером;
•  Плазменный дисплей HANTAREX 42';
•  DVD-плеер;
•  Персональный компьютер с установленным Instore C-nario Simple Player;
•  Усилитель-распределитель 1:4 Kramer VP400N;
•  Линейные передатчики Kramer PT-110;
•  Линейные приемники Kramer TP-120;
•  Усилители-распределители 1:2 Kramer VP-200N;
•  Специализированные источники питания;
•  Вентиляторы системы принудительного охлаждения;
•  Кабель типа «витая пара» 5-ой категории.
