Крупнейшая в РФ изогнутая видеостена Barco в «МегионЭнергоНефть»

Исходные данные

ООО «МегионЭнергоНефть» (Югра) поручило компании «Атанор» осуществить установку аудиовизуального комплекса телемеханики «Омь» мнемощит в современном ситуационном центре на общей площади в 80 м2. Главной задачей созданного комплекса AV-систем является визуализация состояния сети электроснабжения месторождений ОАО «Славнефть-Мегионнефтегаз», помогающая дежурной смене оперативно обрабатывать информацию.

Реализация проекта

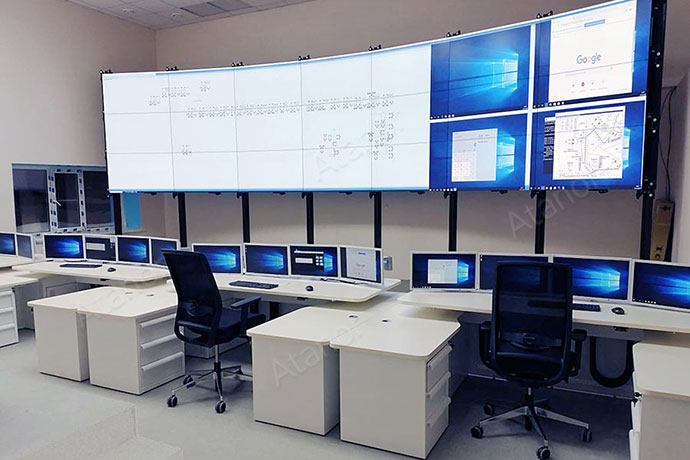

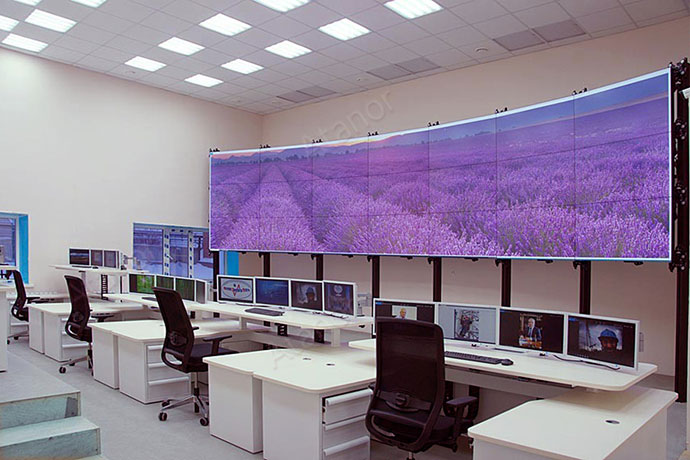

Основным средством отображения стала видеостена на базе 21 профессионального дисплея Barco UniSee, объединенных в конфигурации 7 x 3. Она имеет изогнутую конструкцию и смонтирована на профессиональном креплении Vogels. В режиме 24/7 на видеостену выводится картографическая, схемная и текстовая информация, фотографии и видеоизображения, которые могут поступать по локальной сети с рабочего места начальника смены и дублироваться на мониторы диспетчеров или с отдельных мониторов диспетчеров дежурной системы, в том числе в оконном виде.

На сегодняшний день это самая крупная изогнутая видеостена в России, реализованная на оборудовании Barco и профессиональном креплении Vogels. Помиммо нее в ситуационном центре специалистами «Атанор» были полностью оборудованы пять рабочих мест операторов дежурной смены.

Установленные системы оборудования

Система видеоотображения:

• Видеостена на базе 21 профессионального дисплея Barco UniSee;
• Контроллер панелей видеостены Barco UNI-4000;
• Сетевой коммутатор для управления панелями DGS-1100-05;
• Видеоконтроллеры FORSITE WS-2404;

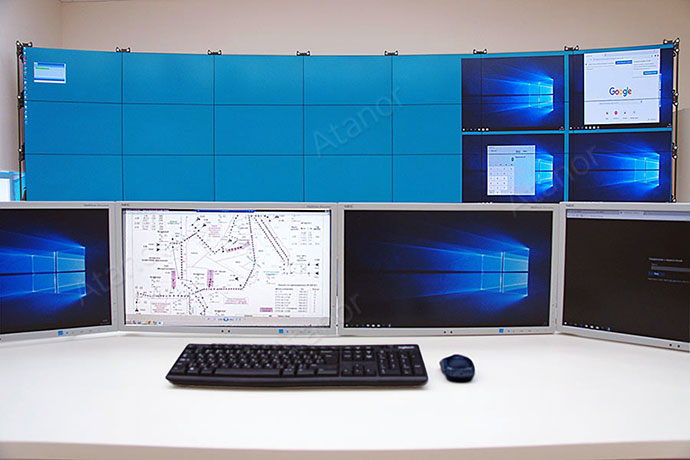

• Автоматизированные рабочие места диспетчеров (5 шт);
• Мониторы NEC EA224WMi на рабочих местах (20 шт).

Система коммутации:

• Усилитель-распределитель DVI сигнала (1х2) с функцией восстановления – 4 шт;
• Коммутационное оборудование ATEN и AV Production.

Система электропитания:

• ИБП PitON РТ0100.016.000-SRS;
• Батарейные модули PitON РТВ0100.016.003-SRS.

Технологическая мебель:

• Оборудованные рабочие места операторов диспетчерского центра;
• Подсистема крепежных элементов;
• Крепление Vogels для изогнутых видеостен на основе панелей Barco UniSee;
• Настольные крепления для мониторов Vogels PFD 8541;
• Телекоммуникационный шкаф с комплектующими Hyperline.
