Многофункциональный зал Правительства Архангельской области

Исходные данные

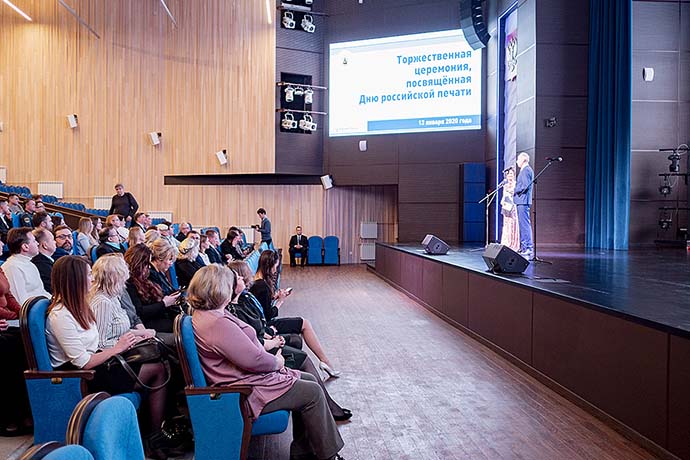

Правительство Архангельской области поставило перед компанией «Хай-Тек Медиа Системс» задачу оснастить аудиовизуальным оборудованием многофункциональный зал на 475 посадочных мест со сценой, предназначенный для проведения совещаний, семинаров и конференций, сеансов видеоконференцсвязи, образовательных, торжественных и концертных мероприятий, а также вестибюль и гардероб; пресс-центр и отдельное фойе на 2 этаже.

Реализация проекта

Механооборудование сцены: система электропривода и управления

Установленная система электропривода и управления состоит из:

• дороги раздвижного занавеса, делящего сцену на 2 части и позволяющего перекрыть главный светодиодный экран;
• софитных подъёмов ― выносного и контрового с электроприводом ― для обслуживания и переразвеса оборудования для мероприятий;
• лебедок подъёма и опускания левого и правого акустических кластеров.

Оформление презентационного пространства одеждой сцены было осуществлено в соответствии с утвержденным дизайнерским решением.

Механооборудование сцены: система сценического света и управления освещением зала

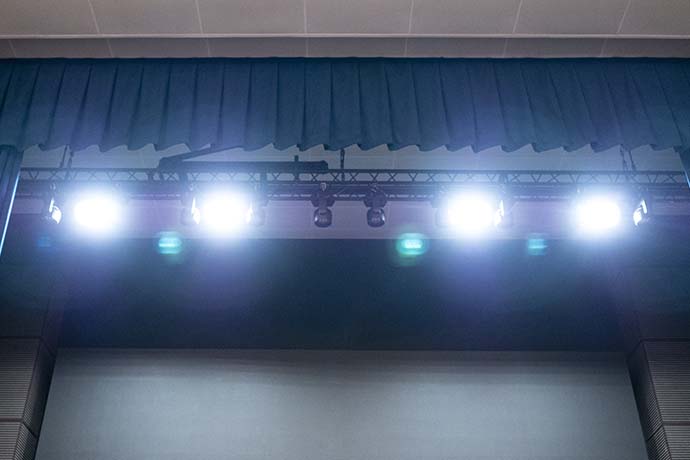

Установленная система управления сценическим светом и освещенностью зрительного зала содержит:

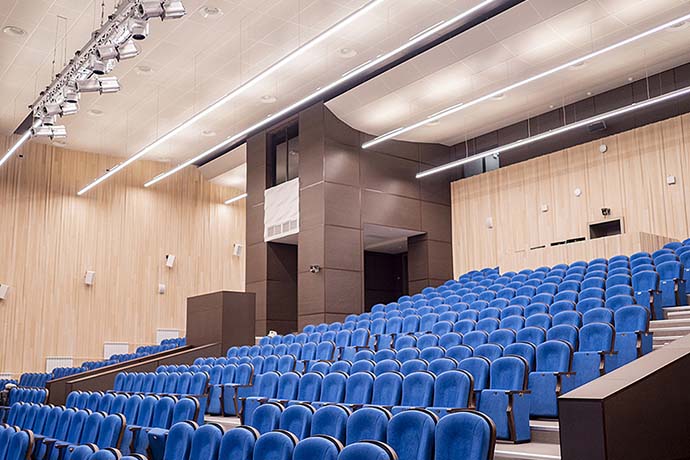

• Приборы полного вращения с функцией заливки сцены и зрительного зала максимально равномерным светом с настраиваемой дисперсией, которые позволяют осветить пространства лучом нечёткой формы;

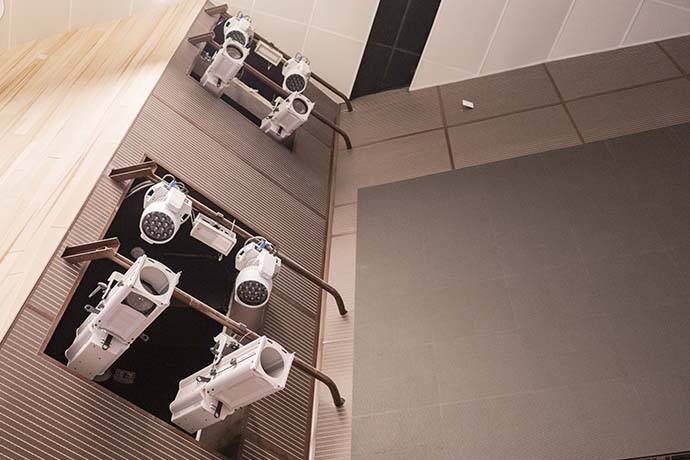

• Профильные светильники, предназначенные для эффектного освещения мероприятия, а также для акцентирования внимания на отдельных декорациях или объектах на сцене;

• Сервер для конфигурации и хранения настроек постановочного освещения;
• Три поста управления, исключающие вероятность несвоевременного или случайного включения и выключения;
• Пульт управления dot2 core MA Lighting, расположенный в зале.

Система звукоусиления

Внедрение должно было решить две сложные взаимосвязанные задачи: интеграцию звукоусиления и системы отображения видеоинформации, а также возможность использования зала в двух кардинально режимах – конференции и концерта.

Акустическое решение для конференц-зала реализовано на базе продуктов компаний HK Audio и Linea Research.

Для зрительного зала были установлены:

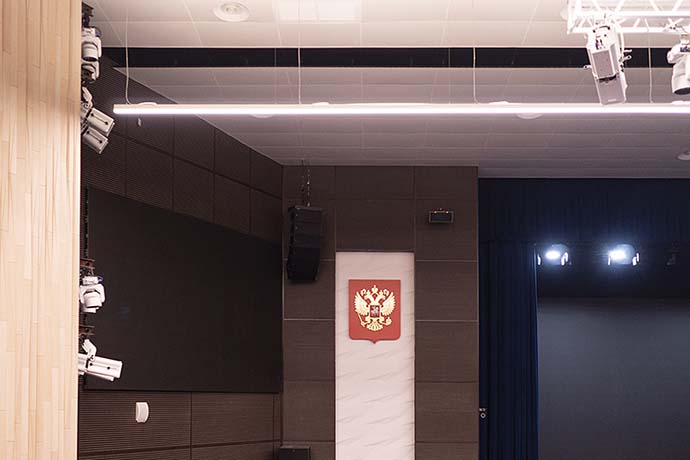

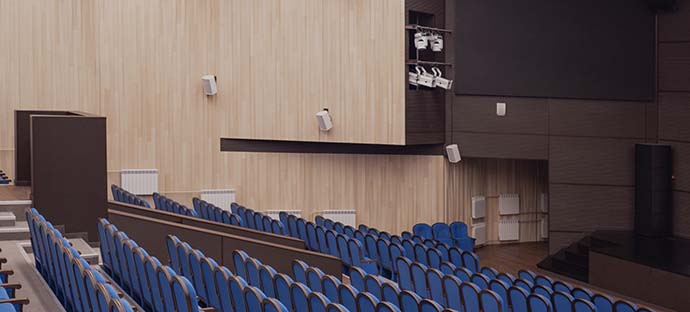

• линейные массивы CAD 208 Top, подвешенные по краям сцены, которые осуществляют равномерное озвучивание всего зрительного зала;
• сабвуферы CAD 115 Sub, расширяющие частотный диапазон;

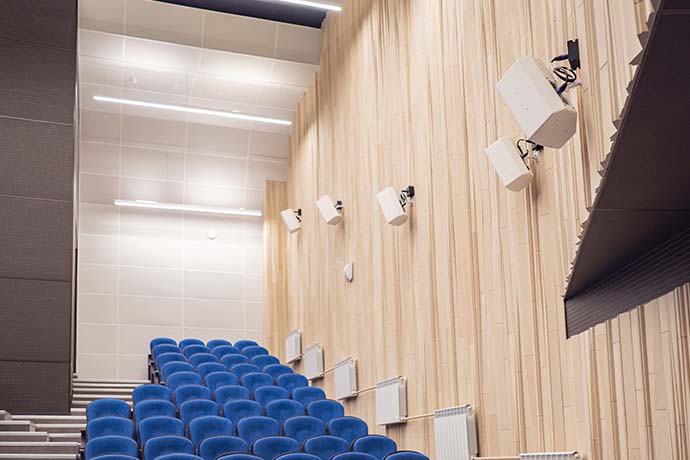

• громкоговорители IL8.1 на левой и правой стенах зала решают проблему глухих мест.

Для сцены, где проводятся мероприятия с разной направленностью, было реализовано следующее акустическое оснащение:

• активные мониторы из профессиональной линейки PREMIUM PRO;
• усилители Linea Research, обеспечивающие работу пассивных акустических систем;
• парк микрофонов на базе беспроводной системы Shure – ручные и петличные микрофоны, конференц-системы на гибком держателе с настольной подставкой;
• аудиоплатформа Biamp Tesira и интерфейсы Yamaha Tio;

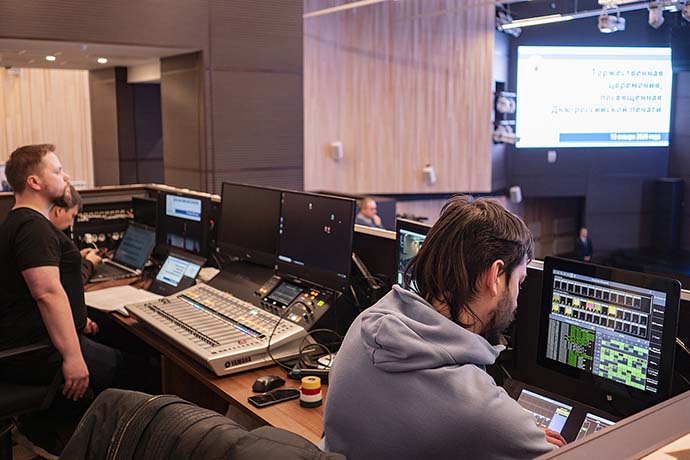

• микшерный пульт Yamaha и планшет для управления звуком из любой точки зала через приложение Yamaha MonitorMix / систему управления Extron.

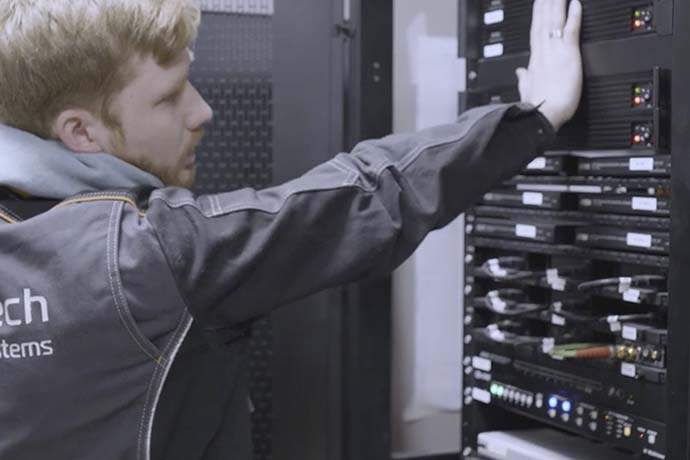

В усилителях Linea Research содержатся опциональные Dante-входы, технологии DSP-обработки сигналов и широкие возможности управления и мониторинга по сети. Радиосистема работает в локальной сети и может настраиваться удалённо по Ethernet. Внутренняя коммутация аудио реализована на коммутаторе HP по цифровой сети Dante.

Аудиоплатформа Biamp Tesira и интерфейсы Yamaha Tio осуществляют коммутацию, интеграцию и обработку сигналов с оборудованием других систем.

Управление озвучиванием зала возможно с микшерного пульта Yamaha или с планшета.

Вестибюль и фойе второго этажа озвучены корпусными настенными громкоговорителями Bosch (22 шт.) с усилителем Plena Easy Line.

Системы конгресс и синхронного перевода

Решение задачи построено на конференц-системе Bosch DCN Next Generation и системе синхронного перевода Integrus.

Для выступлений на столе президиума размещены десять пультов делегата, а также два микрофона на подвижном держателе на трибуне. Для проведений сеансов ВКС предусмотрен видеоавтотрекинг камеры на говорящего.

Кабины для синхронного перевода оснащены двумя пультами переводчика DCN-IDESK-L. Парк карманных ИК-приемников c наушником составляет 400 штук. Радиус действия и слышимости системы синхронного перевода включает в себя территорию фойе второго этажа, предназначенную для фуршетов или отдельных обсуждений.

Для интеграции с системой звукоусиления по сети Dante использован сетевой интерфейс PRS-4OMI4. Программно-аппаратный комплекс HTM-GAVR позволяет осуществлять видеопротоколирование мероприятий.

Система отображения: видеостены и видеопанели

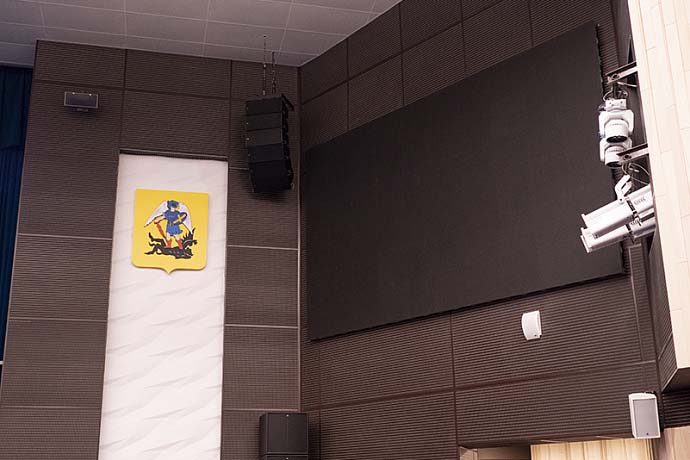

Основные средства отображения контента в зале – это светодиодные видеостены Unilumin USLIM (шаг пикселя 3,9 мм):

• панель размером 8 х 4,5 метра, установленная по центру сцены;
• два экрана размером 5 х 3 метров каждый, размещенные по бокам от презентационного пространства, служат для дублирования главного монитора или для вывода отдельной статичной информации.

Видеопроцессор Jupiter позволяет демонстрировать контент одновременно от нескольких источников с различным количеством окон.

Мультимедийная трибуна докладчика, по требованию заказчика, оснащена двумя сенсорными панелями Iiyama, подключенными к одному ПК. Первая используется для показа основного контента, а вторая – для отображения на нем текста доклада. В президиуме и в кабинах синхроперевода установлены персональные мониторы.

Система видеоконференцсвязи и технологического телевидения

Для проведения многоточечных сеансов видеоконференцсвязи выбран кодек Polycom и поворотные камеры Lumens с разрешением Full HD.

Сигналы с поворотных камер параллельно можно использовать для нужд подсистемы технологического телевидения.

Комплекс оснащен сервером в конфигурации на 6 входов и 2 выхода с предустановленным ПО VMIX, которое позволяет осуществлять микширование сигналов, графическое оформление, титрование и последующую онлайн-трансляцию программы на интернет-площадки.

Трансляцию происходящего в конференц-зале можно посмотреть на одной из 7 профессиональных панелей LG, размещенных в фойе второго этажа и пресс-центра на первом этаже.

Система отображения видеоинформации построена на матричном коммутаторе Aten с применением HDBaseT приёмников и передатчиков для удлинения сигналов из помещения аппаратной. Внедрение устройства позволяет выводить контент на разные средства отображения от нескольких источников и обеспечивает интеграцию с системой ПТС (передвижной телестудии).

Система интегрированного управления

Подсистема управления строится на базе центрального процессора Extron. На месте оператора расположен ПК, также реализована возможность управления с планшета в любой точке зала. Средства подсистемы выполняют наведение камер на пульты делегатов по активности.

Системы подключения передвижной телестудии

Основная задача для системы подключения передвижной телестудии (далее ПТС) – это проведение телевизионной трансляции из конференц-зала посредством мобильного многокамерного телевизионного комплекса ГТРК «Поморье».

В системе ПТС, которая по сути является кабельной инфраструктурой передачи AV-сигналов, использованы негорючие кабели Sommer Cable с пожарными сертификатами соответствия. Кабельная система построена по лучевому принципу – в комнате ПТС установлен терминал для подключения устройств управления мобильного комплекта, от которого до 7 лючков проложены кабельные линии оптики, видео, аудио, служебной связи, сигналов Tally и питания.

Системы подключения пресс-центра

Для пресс-центра был разработан и реализован блок раздачи аудиосигналов посредством установки консоли с четырех усилителей-распределителей (по одному каналу перевода на каждый). Сигналы перевода заводятся на неё из системы маршрутизации звука через Dante-интерфейс. Усилители-распределители позволяют подключить до 11 потребителей на каждый канал перевода через разъем XLR.
