Многофункциональный зал-трансформер ПАО «Сбербанк России»

Исходные данные

Компания «Хай-Тек Медиа Системс» выполнила комплексное оснащение мультимедийными средствами многофункционального зала-трансформера ПАО «Сбербанк России», расположенного в бизнес-центре «Президент Плаза», обеспечив интеграцию оборудования в существующую сетевую и аудиовизуальную инфраструктуру здания.

Конференц-зал представляет собой трансформируемое помещение и его конфигурация может быть различной: единый большой зал на 420 мест или три зала, разделяемые лёгкими перегородками, с возможностью быстрого демонтажа. В каждом из залов предусмотрен полный комплект оборудования (система звукоусиления, дополнительные дублирующие панели отображения, камеры ВКС) для проведения независимых мероприятий.

Зал предусматривает проведение мероприятий различных типов:

• совещания и конференции,
• сеансы видеоконференцсвязи,
• коллективные презентации и доклады,
• образовательные мероприятия и лекции,
• торжественные мероприятия и выступления,
• концертные мероприятия.

Реализация проекта

Система отображения

В зависимости от задачи, в передней зоне предполагается организация сцены или подиума, на котором могут располагаться места президиума. За президиумом объединенного зала, на стене сцены, располагается основной большой экран (видеостена) и дополнительный выдвижной экран (экран прямой проекции) с моторизованным приводом. Для разных сценариев мероприятия используется один экран по выбору оператора.

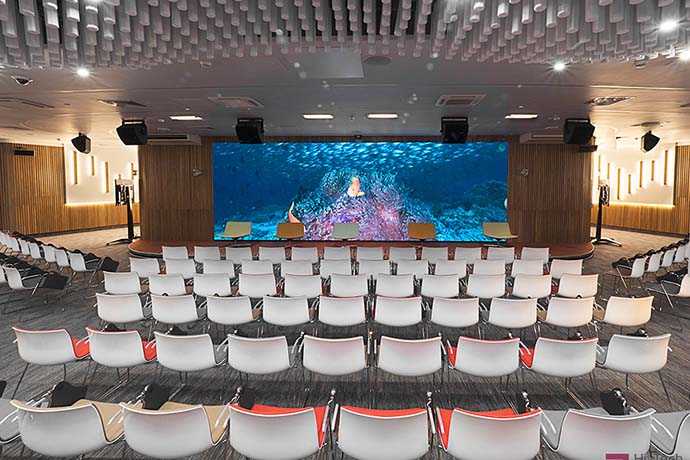

В центре инсталляции располагается светодиодная видеостена Unilumin USLIM размером 9 х 3 метра с шагом пикселя 2,6 мм и разрешением 3456 х 1152 пикселей. Для вывода сигнала используется видеопроцессор Christie Pandoras Box Server, который позволяет реализовывать многообразные сценарии показа необходимых видеоматериалов с различным количеством масштабируемых окон, поступающих из нескольких источников.

При разделении помещения на отдельные залы, в каждом из них для отображения контента используется лазерный DLP-проектор Christie с яркостью светового потока в 13 000 люмен. Проектор располагается на лифтовой системе, которая позволяет убирать его в запотолочное пространство, в те моменты, когда он не используется. Для удобства просмотра необходимой информации зрителям из дальних рядов дополнительно установлены ЖК-панели LG с диагональю 65’’ и разрешением 4K.

При проведении сеансов ВКС с использованием мест в президиуме (на большой сцене или в малых залах) могут использоваться дополнительные три ЖК-панели LG с диагональю 55’’ и разрешением 4K, установленные на подкатных тумбах. Они размещаются перед сценой и дублируют изображение для мест президиума, выполняя роль «видео-суфлера». Применение подкатных тумб позволяет добиться низкого расположения панелей, обеспечивая беспрепятственный обзор. Для организации эффективной работы докладчика и при проведении образовательных мероприятий предусмотрена возможность расположения сенсорной ЖК-панели SMART 8055I на мобильной стойке.

В фойе зала на широкоформатные дисплеи LG с диагональю 86’’ выводится различная полезная информация: расписание мероприятий, список докладов и выступающих, рекламные материалы и видеоролики.

Коммутация и передача видео построена на базе системы Extron XTP и матричном коммутаторе XTP 6400 (64 входа х 64 выхода). Система поддерживает 4K@60 (4:4:4) видео с 16-битной цветностью. Возможна передача сигнала по интерфейсу HDMI 2.1.

В каждом зале предусмотрена возможность проведения независимых сеансов ВКС с поддержкой разрешения до 1080p. В объединенном зале для проведения сеансов ВКС на нескольких языках с системой синхроперевода могут использоваться 3 кодека.

В качестве микрофонной системы задействованы настольные микрофонные пульты в президиуме, беспроводные системы Shure ULXD4QE с ручными микрофонами Shure ULXD2/KSM9 и потолочные микрофонные массивы Shure MXA910.

Для съемки участников установлены 10 поворотных камер Vaddio RoboSHOT 30 HD-SDI, шесть из которых обслуживают объединенный зал и по две камеры используются в малых залах при разделении.

Для размещения в президиумах залов подготовлены три комплекта беспроводной конференц-системы Bosch Dicentis, состоящие из точки доступа и беспроводных пультов делегата DCNM-WDE, по количеству членов президиума. В случае проведения сеанса ВКС, имеется возможность наведения видеокамер на микрофонные пульты.

Для голосования используется система компании Turning Technologies, включающая 420 пультов с беспроводным радиоинтерфейсом. При разделении залов возможно объединение пультов в три комплекта.

Для обеспечения синхронного перевода на 2 языках установлена система Bosch Integrus. Каждый из 420 слушателей зала может принимать необходимый сигнал при помощи беспроводного карманного ИК-приемника. Оборудование синхронного перевода реализовано на базе системы Bosch DCN с центральным блоком DCN-CCU2 и пультами переводчиков DCN-IDESK-D.

Включает беспроводную микрофонную систему Shure ULXD4QE, в комплект которой входят ручные и петличные микрофоны, а также микрофоны на оголовье. Радиосистема работает в локальной сети и допускает удалённую настройку.

Над президиумами расположены потолочные микрофонные массивы Shure Microflex Advance MXA910, обеспечивающие точный захват речи докладчика, даже если он перемещается по сцене.

Распределение и обработка звука производится сетевой аудиоплатформой Biamp Tesira Server, дополненной модулями аудиорасширения EX-MOD, позволяющими подключать до 12 аналоговых аудиоканалов. Коммутация осуществляется по цифровым сетям Dante и AVB, совмещённым в одной системе на коммутаторах Extreme X460.

Управление звуком осуществляется по встроенному интерфейсу Dante системой Crestron, а также с пульта оператора Yamaha TF-1.

Для усиления аудиосигналов, поступающих от микрофонов и ВКС, используются потолочные акустические системы Yamaha VXC8, которые могут настраиваться в поканальном режиме, обеспечивая комфортное звучание и отсутствие обратной связи. Система локального звукоусиления выполнена на акустических системах L-Acoustics X12, подвешенных на потолке. Коаксиальная конструкция динамиков и эллиптическое строение волновода позволяют получить 90° вертикальный и 60° горизонтальный углы раскрытия.

Предусмотрена возможность затемнения помещения, управления моторизованными шторами и специализированными светильниками для ВКС, подъем и спуск экранов и проекторов. При необходимости и возможности подключения к сторонним системам, могут быть реализованы функции управления инженерными системами здания (общее освещение, кондиционирование, вентиляция и так далее). Подсистема управления строится на базе центрального процессора Crestron PRO3. На местах оператора расположены сенсорные панели с диагональю 15’’. Для дистанционной настройки комплекса каждого из залов предусмотрены три комплекта беспроводных планшетов.
