Универсальный конференц-зал ПАО «Машиностроительный завод»

Исходные данные

Предприятие «Машиностроительный завод» в городе Электросталь, являющееся одним из структурных подразделений Госкорпорации «Росатом» и занимающее важнейшее место в обеспечении атомной энергетики страны, поручило компании «Атанор» установить в своем конференц-зале цифровые системы аудио-визуального оборудования. Прежде в помещении использовались старые аналоговые решения, которые было необходимо переоборудовать на современные цифровые системы, отвечающие требованиям времени.

Реализация проекта

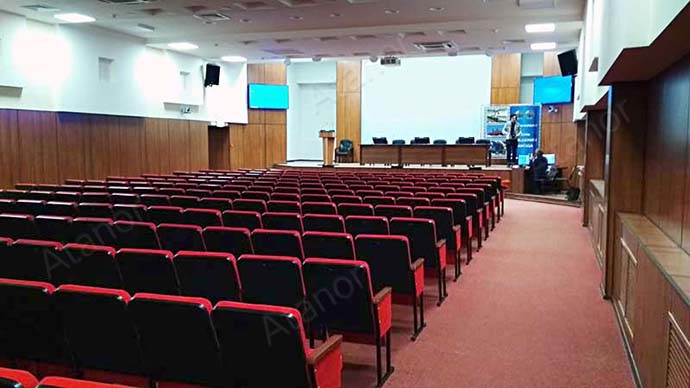

До модернизации основным средством видеоотображения конференц-зала был видеопроектор и видеоэкран на сцене. В рамках обновления специалисты «Атанор» установили новый лазерный проектор Panasonic, а вместо проекционного экрана использовали специальное покрытие стены, позволяющее использовать ее как качественную проекционную поверхность. Это позволило обойтись без нового проекционного экрана и сэкономить на переоборудовании.

Дополнительным средством видеоизображения стали две LCD видеопанели, повешенные на стены по бокам от сцены. Для обеспечения возможности подключения удаленных собеседников из других регионов была установлена система конференц-связи и ВКС-система Polycom.

Управление режимами работы конференц-зала осуществляется с помощью предустановок, а сам интерфейс управления выведен на сенсорный планшет оператора. В основу системы управления и системы коммутации легло оборудование российского производителя AV Production.

Установленные системы оборудования

Система видеоотображения

• Профессиональный лазерный проектор Panasonic PT-RZ970LWE;
• Видеопанели Iiyama LE6540UHS-B1;

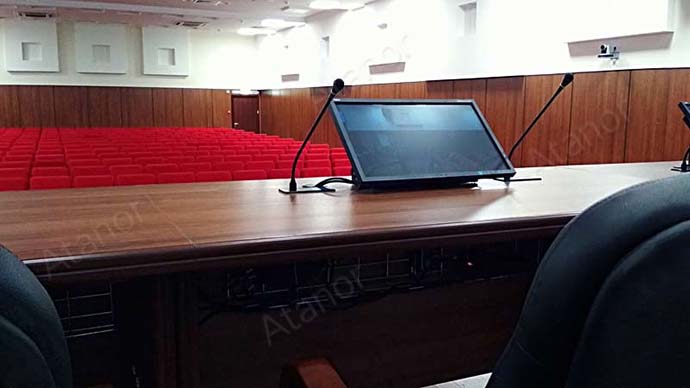

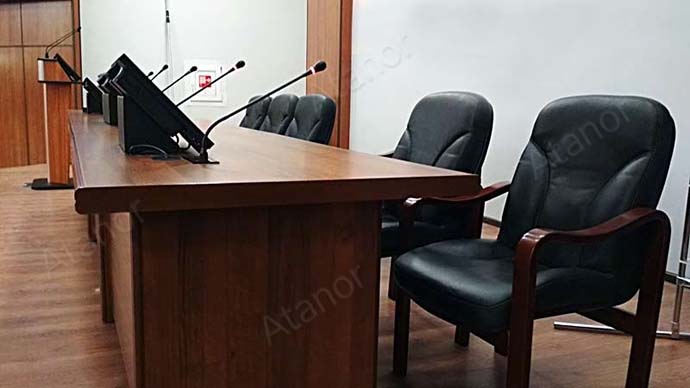

• Персональные мониторы членов президиума NEC EA224WMI-BK;
• Интерактивная трибуна для выступлений VFI LE4001.

Системы конференц-связи и видеоконференцсвязи

• Врезные пульты делегатов конференц-системы Creator CR-DIG5204C1-S;
• Центральный контроллер цифровой конференц-системы Creator CR-DIG5201;
• Поворотные камеры для видеоконференцсвязи Prestel HD-PTZ120HM;
• Терминал ВКС Polycom Group 700.

Системы озвучивания и обработки звука

• Пассивная акустическая система Amate Audio Key12;
• Усилители мощности Amate Audio HD800, Amate Audio HD2000;
• Двухканальный усилитель CROWN CDi DriveCore 2|300;
• Конденсаторный микрофон на "гусиной шее" Beyerdynamic Classis GM 315;
• Цифровая аудиоплатформа Biamp Nexia CS;
• Подавитель акустической обратной связи Bosch Plena LBB1968/00.

Система коммутации

• USB-Коммутатор ATEN US3344;
• Блок удаленного подключения AV Production HDMI-STP-TR-RS;
• Матричный коммутатор видеосигналов ATEN VM5808H.

Система управления

• Монитор сенсорный Lilliput TK1330-NP/C/T;
• Автоматизированное рабочее место управления интерактивным и мониторами;
• ПК для вывода на экраны информации о мероприятии;
• Центральный контроллер управления AV Production AV-MC-PRO;
• Контроллер управления по LAN AV Production LIR-RMC-5.
