Детский оздоровительный комплекс

Общая информация о проекте

Страна, город Россия, Луга Разработчик проекта Открытое Акционерное Общество "Аскрин-инжиниринг"

Заказчик ГУП "Водоканал - СПБ" Место Детский оздоровительный комплекс

Исходные данные:

Детский оздоровительный комплекс “Звездный” на реке Луга. Начальное состояние объекта - бетонная конструкция, в которой до отделочных работ были проложены коммуникации.

Задача:

Оборудование зала детского оздоровительного лагеря универсальным мультимедийным комплексом для проведения презентаций, конференций, дискотек и кинопросмотра.

Трудности:

Трибуна и стол президиума, в режиме презентаций загораживали большой экран.

Комплекс, позволяющий проводить такие мероприятия как дискотеки, видеопоказы, семинары, конференции, презентации, выступления малых эстрадных составов включает в себя следующие системы:       Система отображения;      Система киноконцертного звукоусиления и освещения;      Система кросс-коммутации;      Система интегрированного управления. В качестве средств отображения для этого проекта были выбраны два отражательных экрана размером 2,3х3 м и 4,5х6 м. Большой экран предназначен для демонстрации видеофильмов, малый же используется для проведения презентаций, семинаров, когда на сцене установлен стол президиума и трибуна. Использование специальной оптики на проекторе позволяет работать одним и тем же проектором на оба экрана. Система киноконцертного звукоусиления и освещения предназначена как для обеспечения концертных мероприятий, так и для обеспечения видеопоказа. Акустические системы распределены по периметру помещения и позволяют сопровождать видеопоказ многоканальным звуком. У оператора, который находится вне помещения конференц-зала, установлены звуковые мониторы для контроля звука, который выдается в помещение. Для подключения аппаратуры малых эстрадных составов предусмотрены лючки в сцене. Приборы концертного света позволяют проводить дискотеки, а также сопровождать выступления малых эстрадных составов световыми эффектами. Установленная система кросс-коммутации позволяет выводить любой источник информации на любое средство отображения. Проповедуемый специалистами нашей компании постулат не понижения качества сигнала позволяет доводить сигнал от источника до потребителя с минимальными потерями. Система интегрированного управления собственной разработки позволяет оператору осуществлять управление всем комплексом, не используя никаких дополнительных пультов управления. Программное обеспечение имеет удобный, интуитивно понятный интерфейс, позволяющий даже неопытному пользователю, быстро овладеть необходимыми навыками. Переключение между режимами работы помещения  (концерт, видеопоказ, семинар, дискотека) осуществляется нажатием одной клавишей мыши на иконке сценария. Режим использования зала благодаря специально созданному для этой цели программному обеспечению выбирается одним щелчком мыши. Так, в режиме кинотеатра включается многоканальная система озвучивания, опускается большой экран 6 х 4 м, с DVD-плейера подается звук сигнал в формате Dolby Digital или DTS, а видеосигнал поступает на проектор, защищенный от внезапных отключений электроэнергии блоком бесперебойного питания (который обеспечивает время работы, необходимое для остывания лампы). В режиме дискотеки включается динамический свет, а проектор посылает на экран различные световые эффекты, генерируемые программой WinAmp в такт звучащей музыки. При переходе к режиму презентации вместо большого разворачивается малый экран, а трансфокатор проектора автоматически настраивается на меньшее проекционное расстояние. Такое решение было принято в связи с тем, что трибуна и стол президиума, которые выставляются на сцену во время подобных мероприятий, загораживают большой экран. Во время презентаций АС центрального канала и сабвуферы не используются, функционируют лишь тыловые громкоговорители. Из источников присутствуют 2 видеокамеры, 2 видеомагнитофона S-VHS, к которым подводится эфирная ТВ-антенна, спутниковый тюнер, CD/DVD-плейер с караоке,  DVD-проигрыватель, DVD-рекордер и MD-рекордер (предназначены для протоколирования мероприятий), компьютер в роли видеосервера, позволяющий вести архивацию событий в цифровом виде.

К трибуне и столу президиума подводятся локальная сеть, видеоточка, телефонный терминал и микрофонная точка (адаптер-люки на сцене). Благодаря архитектурным адаптерам, имеющим тот же набор вышеназванных терминалов, в систему может подаваться презентационная программа с оперативно подключаемого ноутбука. Сюда же подключаются микрофоны и мониторы, дублирующие видеоинформацию на большом экране либо показывающие индивидуальную программу, адресованную на конкретное место оператором, а также документ-камера на трибуне. В режиме дискотеки или концерта люки используются для подключения микрофонов, сигналы с которых сводятся на микшерский пульт.
Рабочее место оператора оснащено компьютером и отдельным привью-монитором.

Особенности:

Компьютер в роли видеосервера, позволяет вести архивацию событий в цифровом виде. Благодаря этому по окончании мероприятия каждому участнику вручается диск с записанной “живьем” презентацией.

Перспективы дальнейшего развития проекта:

Результат инсталляции - типовое решение "Многофункционального зала", который позволяет работать в следующих режимах:
а) семинары, презентации, конференции
б) дискотеки, выступление малых эстрадных составов
в) просмотр видеофильмов на большом экране с объемным звуком
Дальнейшее развитие - инсталляции таких решений в других лагерях.

Ориентировочный бюджет проекта: ~ 130.000 Долларов США

Состав оборудования Kramer:

• Коммутация композитного видеосигнала: матричный коммутатор 16x16 Kramer VS-1616V
• Коммутация S-Video: матричный коммутатор 16x16 Kramer VS-1616V
• Коммутация компонентного видеосигнала: матричный коммутатор 8x8 Kramer VP-88
• Коммутация видеосигнала RGB: матричный коммутатор 6x6 Kramer VP-66
• Коммутация аудио: матричный коммутатор 16x16 Kramer VS-1616A
• Компенсация потерь в длинных линиях передач, разветвление сигналов – усилители-распределители Kramer VP-103, VP-300, VP-210, PT-102S, PT-102V.
• Преобразование различных видео форматов в RGBHV для привью-мониторов – скейлер VP-719DS (3).
• Преобразование балансного аудио в небалансное (прямое и обратное) – транскодер Kramer 482

• ---

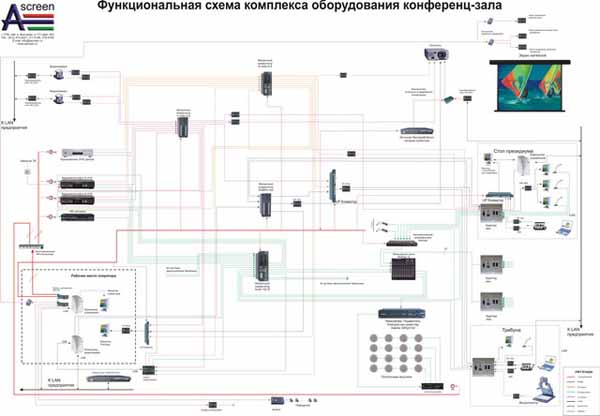

Скачать схему высокого разрешения
