Сеть фитнес клубов

Общая информация о проекте

Страна, город Россия Разработчик проекта ООО «Диджискай»

Заказчик ООО «Страта-Партнерс» Место Фитнес клубы : City Fitness и Orange Fitness

Исходные данные:

18 фитнес клубов, расположенные в различных городах на территории России.
Все клубы в рабочем состоянии с законченным дизайном интерьеров.

Задача:

Создать  Digital Signage (рекламно-информационную) систему с:

• централизованной системой управления и контроля за контентом и оборудованием
• отдельным каналом обновления контента (не связанную с локальной сетью)
• интегрированную с системой музыкального  озвучивания помещений клубов
• возможностью дальнейшего развертывания и наращивания.

в каждом клубе необходимо было:

• установить 2 цифровые вывески, на базе плазменных панелей 42”, для трансляции независимых друг от друга двух каналов информации, как статического, так и динамического характера в HD качестве.  Все плазменные дисплеи должны были соответствовать стилистическому оформлению клубов и иметь портретную ориентацию
• подобрать и подключить  сетевой музыкальный плеер с возможностью озвучивания 2-х независимых зон различной  музыкой и  при необходимости, трансляцией аудио роликов по расписанию.
• система в каждом клубе должна работать  в автономном режиме, без вмешательства персонала

Трудности:

• Все помещения находятся в постоянной эксплуатации – проходят тренировки и занятия.
• Во всех помещениях закончен ремонт – монтаж необходимо делать с минимальными вмешательствами в дизайн.

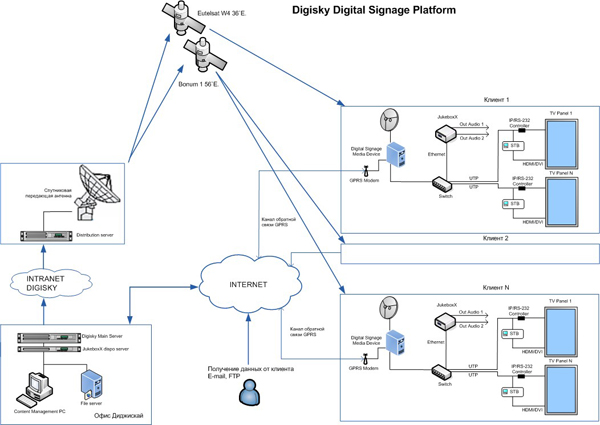

Для организации многоканального вещания на плазменных панелях применено ПО, базирующееся на  технологии, используемой в системах IP TV.
Для воспроизведения контента HD качества используются STB Amino 130. Управление всеми экранами системы осуществляется по RS232, с конвертацией управляющих сигналов в TCP/IP, специально разработанным ПО.
Для правильного прохождения multicast  пакетов используются управляемые коммутаторы компании D-link с поддержкой IGMP. Все эти модули были объединены в единый комплекс с единой системой управления.
Для организации музыкального вещания  был использован музыкальный плеер JukeboxX, получающий  обновления контента с локального FTP-сервера, данные на который поступают со спутниковой DVBs карты.
Для удаленного обновления и управления в вещательный сервер была встроены приемная DVBs карта и установлен GPRS модем, что позволяет использовать спутниковый канал для обновления и получение отчетных данных по GPRS – каналу.

Особенности:

 Для минимизации расходов на передачу контента  была использована система спутниковой доставки данных
    Особенность спутниковой доставки данных, используемой в данном проекте является распространение сигнала через два спутника (Bonum 1,Eutelsat W4), что обеспечивает покрытие сигналом всей России и СНГ и позволяет масштабировать проект на  территориях данных стран
    Для дополнительного контроля за системой и получения статистической информации с объектов был использован GSM модем

Перспективы дальнейшего развития проекта:

Планируется подключения дополнительных объектов.
Возможно увеличение количества видео-каналов.

И самое главное - система при необходимости может существенно наращиваться и без переделки уже установленного оборудования в нее можно добавить: новые информационные дисплеи, которые будут транслировать свою, отличную от других информацию, новые элементы, такие как сенсорные киоски и блютус – передатчики, или иные устройства, использующие протоколы TCP/IP. Все они смогут получать обновления по спутниковому каналу, а также управляться из единого центра.

• Профессиональная плазменная панель – 36 шт.
• Цифровой вещательный медиакомплекс со спутниковым терминалом и обратным GPRS – каналом на базе PC – 18 шт.
• Музыкальный плеер JukeboxX
• STB Amino 130 – 36 шт.
• Модуль преобразования RS-232 - TCP/IP WIZ110R– 36 шт.
• Управляемый коммутатор D-link DES-3016-18 шт.
• Спутниковая антенна Supral  0,6 -0,8 м. -18 шт.
