Система телевизионного, видео и звукового сопровождения в фитнесс и спа центре Вэлнесс

Задача:

Создать централизованную систему телевизионного, видео и звукового сопровождения. Предусмотреть возможность локального и централизованного управления звуком и видео в каждой из зон фитнесса. Создать 16 отдельных аудио потоков, 8 независимых потоков спутникового телевидения,  и 1 поток видео с аудиосопровождением. Предусмотреть возможность независимого выбора аудио и видео контента в каждой зоне. Создать отдельные зоны с использованием локальных звукоусиливающих мобильных стоек и средств отображения. Общее количество зон распределения звука - 32, видео - 10.

Трудности:

•     высокая нагрузка по обработке информационных команд управления на центральное оборудование системы;
•     различные условия установки и эксплуатации оборудования в зависимости от функционального типа зоны фитнесса;
•     протяженные по длине кабельные линии с большим количеством ветвлений, межэатажных и межстеновых проходов;
•     частые согласование и изменение планов размещения оборудования и кабельных трасс в связи с большой загруженностью потолков и стен громоздкими коммуникациями систем вентиляции, кондиционирования, освещения, электрики, СКС, сантехники и т.п.;

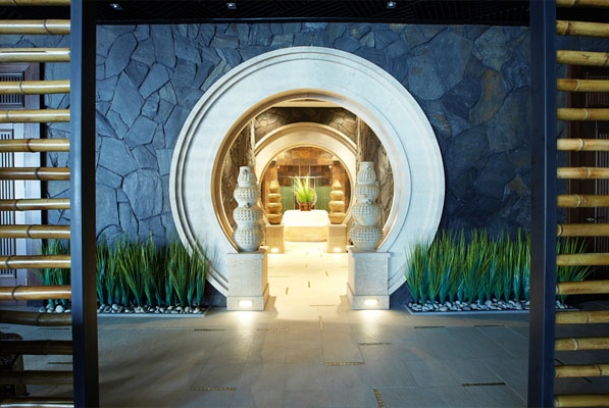

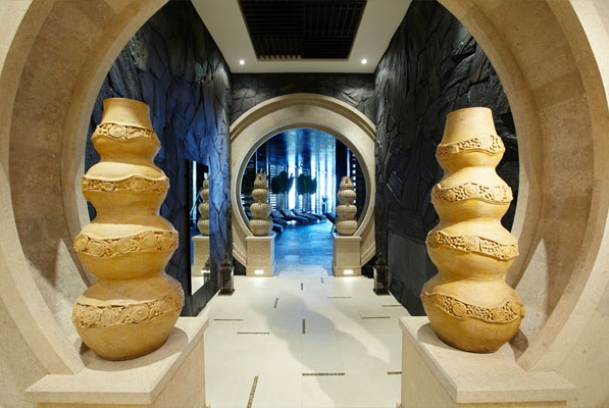

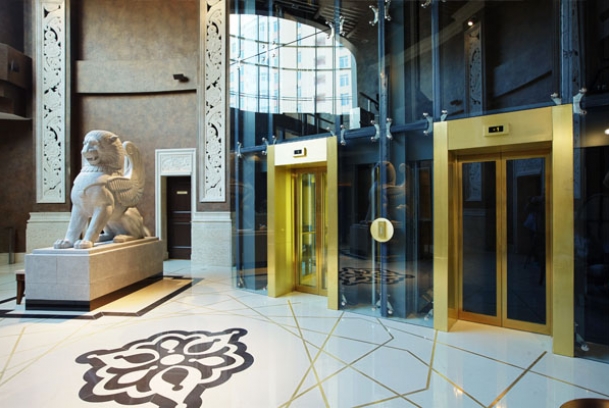

•     оригинальные дизайнерские решения во внутренней архитектуре фитнесс-центра, с применением большого количества натурального камня, плитки, стекла, зеркал и т.п., - явились серъезным экзаменом для выбора подходящего оборудования и способов его монтажа.

Краткое описание проекта:

В ходе рассмотрения претендентов на роль центральной системы управления, учитывая что требовалось получить высокую надежность и стабильность работы, - выбор пал на систему Crestron. Так в качестве центрального процессора был использован  Crestron AV2, в роли системы "прозрачной коммутации" и распределения видеосигналов - медиа матрица Crestron DM8x8, для работы со звуком применен звуковой процессор DBX SC64 со встроенной матрицей 32x32. Для качественного звукового покрытия использованы различные акустические линейки Bose, Sonance и Apart.

В ходе эксплуатации комплекса с мая 2012 - оборудование оправдало вложенные в него силы и средства, и зарекомендовав себя с самой лучшей стороны, - не произошло ни одного сбоя централизованной системы управления.

 Особенности:

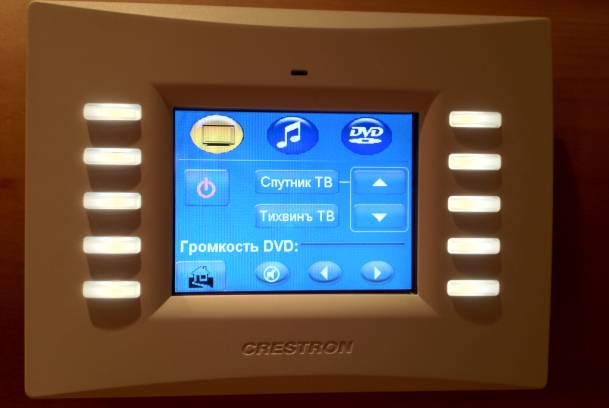

    Количество средств управления в фитнесс-центре: 21 настенная кнопочная панель, плюс 2 сенсорных панели управления, плюс вэб-интерфейс администраторов комплекса - представляют собой весьма разветвленную сеть управления, для стабильной работы которой - потребовалось применить уникальное программное решение, сочетающее в себе алгоритмы обработки, выполнения и синхронизации команд в любых реально возможных режимах работы фитнесс-центра.
    Все аудио сигналы обрабатываются центральным оборудованием отдельно от видео сигналов, - таким образом в зонах фитнесс-центра реализована возможность "собрать" звук и видео независимо друг от друга, т.е. - выбрать звуковое сопровождение отличное от видеоряда отображаемого на телевизорах.
    Аудио сервер, воспроизводящий 16 отдельных аудио потоков, и 1 поток видео с аудио дорожкой собран на базе рэкового комьютера с четырьмя многоканальными звуковыми картами и одной "двухголовой" видеокартой. Данная комбинация в купе со специализированным программным обеспечением, - позволяет делать on-line изменение в плэйлистах и наполнение аудиоконтента не прерывая общий фон трансляции звука.

Перспективы дальнейшего развития:

Предусмотрена возможность наращивания возможностей отдельных локальных зон фитнесса, - а именно установки по мере необходимости дополнительных источников, - например DVD-BD плееров и их интеграции с центральной системой управления и коммутации.

Список использованного оборудования:

•     Crestron: AV2 -1шт, DM-MD8x8 -1шт,  DMC-DVI -1шт, DMC-HD-DSP -7шт, DMCO-22  -2шт, DM-DR  -4шт, C2ENET-1  -1шт,  DM-RMC-100-1   -8шт,  IRP2 -31шт,  C2NI-CB-A-T KIT  -21шт, TPS-4LA KIT -2шт, 8SW8 -1шт, CNTBLOCK -1шт.
•     Bose: FreeSpace®3 Satellites -16шт, FreeSpace®3 Flush Mount Bass Module - 5шт, Pendant Mount Kit -4шт, FreeSpace® DS 40 F 100 V -11шт, DS100F - 2шт,  FreeSpace® DS16 S loudspeaker - 5шт,  FreeSpace® DS16 SE loudspeaker - 16шт.
•     Apart: CM6T -107шт, E-VOL120 -2шт, E-VOL40-4шт, E-VOL60 -1шт, PA2240BP -4шт.
•     DBX: SC-64 -1шт, AOC-8 -4шт, AIC-8 - 3шт.
•     Sonance: Extreme XSSTR - 4шт.
•     Biamp: MCA 8050 -3шт, TDT 50 - 16шт, MCA 8050 - 1шт.
•     Kramer: VM-24H - 1шт, VM-22H - 6шт.
•     General Satellite (спутниковые ресиверы, впоследствие заменены на Humax) - 7шт.
•     Специализированнное ПО: RadioBOSS, Kinomatika.
•     Samsung Full HD LED телевизор: 55" - 1шт, 40" - 8шт, 32" - 3шт.
•     Samsung DVD-BD: BD-ES7000 -4шт.
•     Мобильные звукоусиливающие стойки - 2шт.
•     Estap: LRK 42U 66 - 1шт, LRK 16U 66 -1шт.
•     Кабель звуковой - 6км. Кабель витая пара - 8км
