Indoor TV сети магазинов "Снежная королева"

Исходные данные:

«Снежная Королева» - крупнейшая российская сеть мультибрендовых магазинов модной одежды. Сегодня сеть включает 23 магазина в обеих столицах и крупных региональных городах.
Компанией “Магител Технолоджи” было оснащено семь московских магазинов. На момент реализации проекта отделочные работы уже были произведены. Магазин полностью функционировал. Поэтому необходимость вписаться в существующий дизайн, была одна из задач, поставленная перед инсталляторами.

Задача:

Создание Indoor TV в семи магазинах “Снежная Королева”, в том числе:

•     Выбор оптимального оборудования, программного обеспечения (ПО);
•     Доставка, монтаж и настройка оборудования;
•     Автоматизировать обновление аудио-видео информации, доставленной курьерской службой в места вещания;
•     Предусмотреть возможность централизованного управления через Интернет;
•     Предусмотреть возможность переключения по расписанию источников сигнала: станции вещания, телевизионного канала, DVD плеера;
•     Создание эфира;
•     Ремонтно-техническое обслуживание.

Трудности:

Спустя 9 месяцев с момента реализации проекта, возникали сложности с выходом из строя некоторых плазменных панелей. Другие компоненты системы работают стабильно.

Описание решения:

В марте 2006 было организовано Indoor TV в шести Московских магазинах торговой сети “Снежная Королева”,  а в августе был оборудован седьмой магазин. Indoor TV создавалось в имиджевых целях.  Вещание ведется со станций вещания, установленных по одной в каждом магазине, обновление эфира происходит с помощью курьерской службы. Способ доставки через курьерскую службу был выбран,  как наиболее экономичный способ доставки видео-аудио материала.
Эфир формируется из телевизионных передач, соответствующих формату магазина. Аудио эфир транслируется с той же станции вещания, имеется возможность независимой трансляции аудио и видео материала.
В качестве программного обеспечения для организации Indoor TV выбран “Magitel SDB Complex,” поддерживающий способы доставки: Интернет, Спутник,  курьерская служба, и позволяющий управлять внешними устройствами (через RS232 порт) для переключения источников сигнала, среди которых предполагались станция вещания, эфирный телевизионный канал и  DVD плеер.

Особенности:

•     Переключение источников сигнала:  эфирного телевизионного канала, станции вещания, DVD плеера, по заданному расписанию.
•     Способ доставки - курьерская служба, с возможностью в будущем использовать для этих целей Интернет .
•     Оптимальная стоимость создания и обслуживания Indoor TV.
•     Несколько моделей плазменных панелей в одном проекте.

Перспективы дальнейшего развития проекта:

Инсталляторами была выбрана, а потом и реализована оптимальная схема организации Indor TV для сети магазинов имиджевого стиля. Данное решение, впоследствии, было применено для оборудования нескольких региональных магазинов такого же класса.

Ориентировочный бюджет проекта:  ~ 100.000 Долларов США

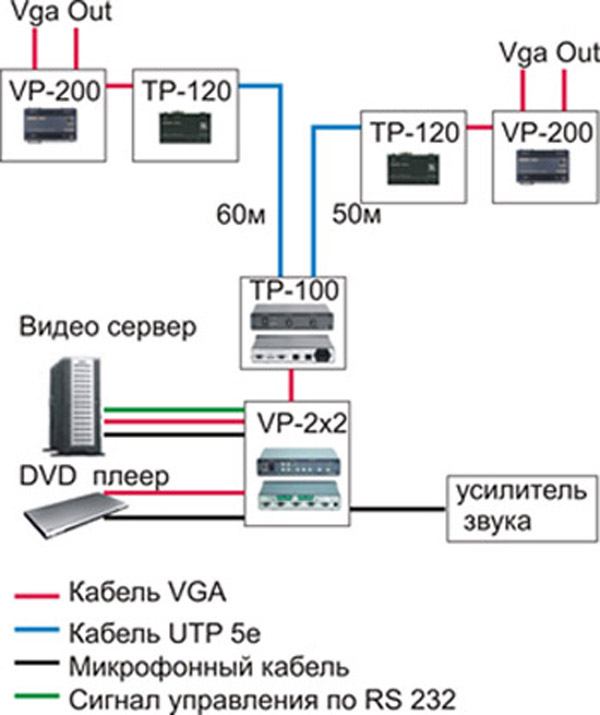

Список Оборудования и схем:

•      Станции вещания на базе Pentium 4 (только системн. блок) - 7шт
•      Плазменные панели:

           Panasonic TH-42PWD8 - 4шт.
           Pioner PDP50MXE11-5шт;
           Pioner PDP61MXE1-3шт.
           NEC 50XR4 - 4шт.

•      Матричный коммутатор VP2x2 -  7шт.
•      Приемник и передатчик сигналов VGA/XGA по витой паре: TP 100 – 3шт.
•      Приемник сигналов VGA/XGA по витой паре: TP-120 14 шт.
•      Передатчик сигналов VGA/XGA по витой паре: PT-110 – 2шт.
•      Усилитель, распределитель 1:2 VGA/XGA: VP-200 – 2 шт.
•      Передатчик распределитель сигналов VGA/XGA по витой паре: TP-104– 2шт.
•      Потолочные двойные крепления - 2 шт.
•      Кабель VGA  0.3м: C-GM/GM-1 – 16 шт.
•      Кабель VGA 1.8м: C-GM/GM-6 – 16 шт.
•      Разъемы: RJ 45 – 1упаковка.
