Компьютерные салоны "Белый ветер"

Исходные данные:

Сеть компьютерных салоном Белый Ветер, в которых подключение мониторов для демонстрации, было реализовано с помощью различных дешевых разветвителей сигнала VGA. Что не давало должного качества передаваемого сигнала.

Задача:

Обеспечить синхронную трансляцию высококачественного изображения с одного или нескольких источников на множество мониторов.

Трудности:

Во время реализации проекта, трудностей у инсталлятора не возникло.

Описание решения:

Витрина одного из салонов «Белый Ветер», где был первоначально осуществлен проект, насчитывала 20 мониторов, расставленных на тех полках. Рекламный видеоролик транслировался с одного источника на все мониторы, разрешение картинки при этом составляло 1024х768 пикселей. Максимальная дистанция передачи сигнала не превышала 15 м. Выбор пал на усилители-распределители Kramer VP-108 и VP-12XL (в соответствии с одним из условий, поставленных администрацией салона, прибор должен был иметь стоечное исполнение, пристойную внешность и легкий доступ к управлению).
VP-108 – усилитель-распределитель сигналов VGA/XGA с возможностью индивидуального включения и отключения любого из 8 выходов с помощью выключателя или дистанционно (через интерфейс управления RS-232, RS-485). Конфигурация выходов сохраняется в энергонезависимой памяти, и после внезапного отключения (например, по причине обесточивания сети электропитания) полностью восстанавливается. Прибор оснащен разъемами HD15F. Полоса частот до 400 МГц гарантирует качественную передачу видеосигнала высокого разрешения.VP-12xl отличается наличием 12 выходов VGA/XGA и несколько мене широкими возможностями: здесь отсутствует синхронная коммутация сигналов аудио (стерео, балансных и небалансных). Полоса – 300 МГц. Прибор, подключенный к сквозному выходу VP-108 для обслуживания группы отдельно стоящих мониторов, довел количество точек подключения до необходимых 20-и. При меньшем их количестве можно было бы воспользоваться другими моделями усилителей-распределителей, в частности, малогабаритными приборами серии Tools – все зависит от конечной цели. Важно, что при каскадировании усилителей-распределителей и при условии использования достаточно хорошего кабеля (в данном случае – VGA-кабель Kramer) качество изображения сохраняется неизменно высоким, даже при больших (до 60 м) дистанциях передачи сигнала и при любом количестве дисплеев.

Особенности:

Поставленная задача сама по себе не представляет сложностей и имеет множество решений, определяемое наличием на рынке большого количества необходимого оборудования (различных разветвителей видеосигнала, усилителей-распределителей и пр.).
Однако применение дешевой безымянной, хотя и вполне работоспособной аппаратуры, при том, что позволяет решить задачу с минимальными затратами материальных средств, чревато недостаточной надежностью, особенно с учетом человеческого фактора (следует иметь в виду, что персонал торговых предприятий включает не только работников с высокой квалификацией). Кроме этого, бюджетные компоненты китайского производства не обеспечивают должного уровня качества изображения, который необходимо поддерживать как в целях обеспечения корректной демонстрации возможностей продаваемых мониторов, так и по соображениям престижа, что для известной фирмы находится далеко не на последнем месте. По поводу разницы в изображении двух мониторов, стоящих на разных витринах, приходится каждый раз давать пространные объяснения покупателю, дабы рассеять подозрения по поводу качества продукции. Нередко консультанты салонов вынуждены снимать посредственно показывающий монитор с полки, чтобы подключить его напрямую к источнику и тем самым реабилитировать славное имя компании-производителя. С другой стороны, слишком дорогостоящее оборудование, которое увеличивало стоимость данного проекта как минимум в 1,5 раза по сравнению с примененными усилителями-распределителями Kramer Electronics, не давало реального прироста качества по отношению к последним, в связи, с чем не было экономически целесообразным. Важным аргументом в пользу выбора Kramer явилось также наличие официального представительства в Москве, что всегда приветствуется заказчиками.

Перспективы дальнейшего разваития проекта:

Полученная система обладает определенной избыточностью, к примеру, распределение аудио сигналов пока не используется, хотя в случае необходимости может быть реализовано. Системе легко наращивается путем каскадирования усилителей-распределителей. При этом дистанции до наиболее удаленных мониторов могут составлять несколько сот метров.

Ориентировочный бюджет проекта:  ~ 2.500 Долларов США

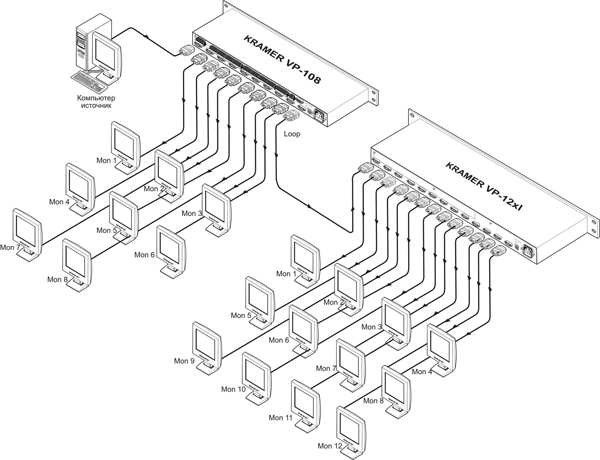

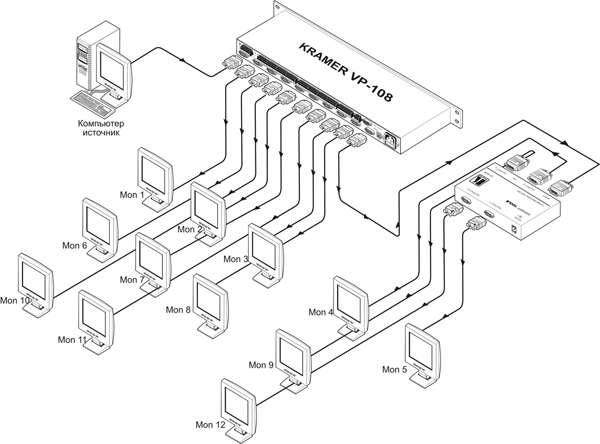

Список оборудования и схема:

• Компьютеры;
• Мониторы;
• Усилитель-распределитель VGA и AUDIO 1x8 Kramer VP-108;
• Усилитель-распределитель VGA 1x4 Kramer VP-400N;
• Усилитель-распределитель VGA 1x12 Kramer VP-12xl.

Отзывы и комментарии:

« С момента установки система, основанная на оборудовании Kramer, помимо высокого качества изображения, продемонстрировала надежность и устойчивость в условиях жесткого режима эксплуатации. В связи с этим администрация сети салонов «Белый Ветер» приняла решение использовать ее в качестве базовой для оснастки других торговых точек сети с необходимыми в каждом конкретном случае модификациями. На сегодня она установлена уже в восьми салонах. В ближайшем будущем планируется также задействовать предоставляемую усилителем-распределителем Kramer VP-108 возможность дистанционного включения отдельных мониторов ».

 Представитель компании «Белый Ветер»
