Розничные магазинные сети "X5 retail group", "Вестер", "Патэрсон", "Карусель", Торговые центры

Исходные данные:

Розничные магазины сети «Х5 Retail Group», «Вестер», «Патэрсон», «Карусель», Торговые центры.
Количество магазинов – более 300
Количество городов – более 20
Форматы от Минимаркетов до Гипермаркетов
Количество экранов на объектах от 8 до 70

Задача:

Необходимо обеспечить отображение видео контента и компьютерной графики на плазменных и ЖК экранах, расположенных в розничных магазинах в более чем 20 городах России. В каждом магазине должен быть размещен комплекс из распределенных по торговому залу экранов, мониторов в прикассовой зоне и стойки управления. В стойке управления должны находиться вещающий компьютер (плеер), сетевое - коммуникационное оборудование, активное оборудование, блок бесперебойного питания и усилитель системы оповещения. Звук выводится на систему оповещения объекта, при ее отсутствии таковая должна быть создана заново. Кроме того:

•         Должна быть обеспечена высокая надежность системы, при разумных стоимостных показателях в пересчете на 1 экран.
•         Должна быть предусмотрена возможность удаленного управления системой на уровне управления контентом, управления устройствами отображения, мониторинга за состоянием системы в целом и с точностью до отдельного экрана

Трудности:

•         Географическая разнесенность объектов сети
•         Условия эксплуатации сильно отличающиеся от «домашних»
•         Схемное решение должно быть повторяемым и масштабируемым
•         Система должна работать на объекте с большим количеством потребителей, создающих помехи (холодильное, компрессорное оборудование, люминисцентные светильники.

Описание решения:

В качестве основного интерфейса был выбран стандартный D-SUB. В качестве среды передачи – стандартный неэкранированный кабель UTP 5-й категории. В качестве преобразователя сигнала для передачи в витую пару применены устройства TP-104. В качестве обратных преобразователей – TP-120. Для минимизации количества оборудования нВ зоне касс применены устройства VP-5R совмещающие в одном корпусе преобразователь из витой пары в VGA и сплитер (дистрибьютер на 5 выходов). При необходимости размножить VGA синал на несколько направлений применяются широкополосные приборы  VP-200-400N. Так как не всегда есть возможность расположить приборы  TP-120 в непосредственной близости от потребителя то для коммутации применены высококачественные кабели Kramer длинной от 1,8 метра до 15 метров.

Особенности:

Длительность проекта не определена. Задача по максимально быстрому развертыванию системы выполняется, в том числе благодаря четкой организации поставок всех комплектующих системы, в том числе, активного оборудования.
За первые 5 месяцев монтажа было инсталлировано 2618 экранов на 109 объектах.

Перспективы дальнейшего развития проекта:

До конца года планируется установить еще более 4000 экранов на более чем 250 объектах. До конца года должна быть запущена в строй система удаленного управления и мониторинга. Кроме того прорабатываются вопросы сотрудничества с другими розничными сетями. Прорабатываются вопросы эксплуатации уличного оборудования.

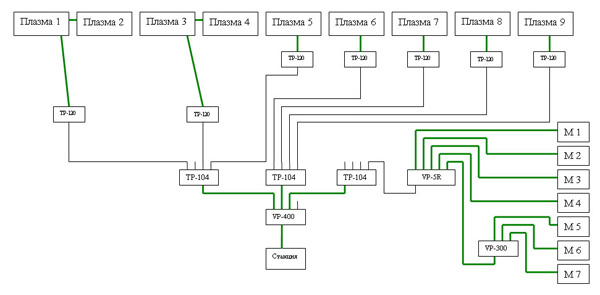

Список Оборудования и схем:

•     Kramer TP-104
•     Kramer TP-120
•     Kramer VP-200N
•     Kramer VP-300N
•     Kramer VP-400N
•     Kramer VP-5xl
•     Kramer VP-5R
•     Kramer PT-110
•     Кабели Kramer С-GM/GM
