Digital Signage в Московском метрополитене

Московский метрополитен представляет собой симбиоз сложного технического сооружения, историко-архитектурного памятника и главной транспортной артерии столицы. Ежедневно метрополитеном пользуются от 7 до 9 млн пассажиров.

Задача:

Создать в Московском метро современную информационно-рекламную сеть из электронных дисплеев (цифровых экранов), управляемых из единого центра. Сеть должна обеспечивать проведение рекламных кампаний как широкомасштабных — с охватом всего города, так и узколокальных (точечных), но с высокими пассажиропотоками. Вся сиситема должна быть надежно защищена от несанкционированного проникновения.

Трудности:

1.     Наличие в помещениях метро большого количества токопроводящей пыли. При этом использование противопылевых корпусов вызывает другую сложность — чем герметичнее корпус — тем выше температура внутри системы, возникает необходимость доп. охлаждения.
2.     Высокий риск вандализма и порчи дорогостоящего оборудования. При этом использование специальных противовандальных корпусов вызывает серьезное увеличение стоимости всего проекта.
3.     Сложности, связанные с техническим обслуживанием систем.
4.     Сложности с креплением. Была спроектирована и изготовлена специальная конструкция для колонн экстренного вызова, на которые устанавливали экраны в центре платформ.
5.     Сложности с подведением коммуникаций к системам. Т.к. метрополитен — сложное, а главное — достаточно старое сооружение, любые новые коммуникации требуют тщательных технических проработок и целого ряда согласований с профильными службами метро.

Описание проекта:

Проект состоял из двух основных этапов: Первый этап — установка первых 12 экранов на 8 станциях Московского метро была осуществлена 2,5 года назад в 2008 году. На этом фрагменте сети были проведены ресурсные испытания всего оборудования. В рез-те были выявлены все недостатки, которые учли при запуске второго этапа. Второй этап стартовал в начале этого года и включал в себя монтаж 204 цифровых экранов на 100 станциях метрополитена.

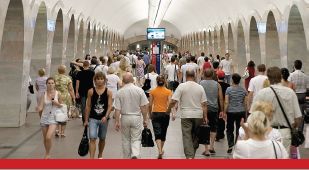

Т.о. в настоящий момент проект полностью реализован. На 102 станциях Московского метрополитена размещены 216 цифровых экранов, вещающих — 20 часов в сутки. Для передачи, размещения и трансляции данных (информации) используется сеть интранет, работающая на отечественном оптоволокне. Для управления использована программа отечественного разработчика ПО — Magitel SDB Complex. Использование сети интранет, софтверной защиты, а также криптооборудования исключает возможность взлома системы и несанкционированного доступа.

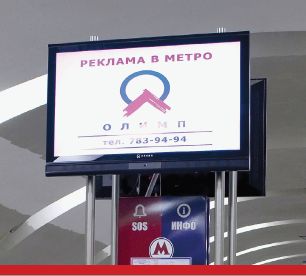

Для проекта был специально разработан единый компьютерный блок в котором цифровой плеер совмещен с экраном. Единая оболочка обеспечивает высокую степень защиты от негативных факторов метрополитена.

Особенности:

1.     Были разработаны дополнительные программные модули для управления экранами.
2.     Специально для этого проекта были сконструировны уникальные экраны оригинальной конструкци.

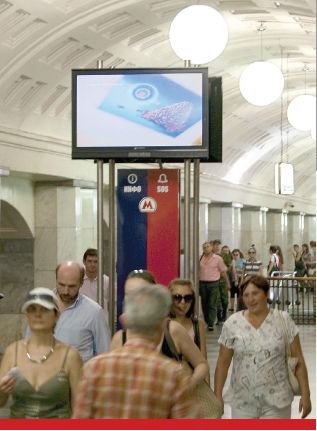

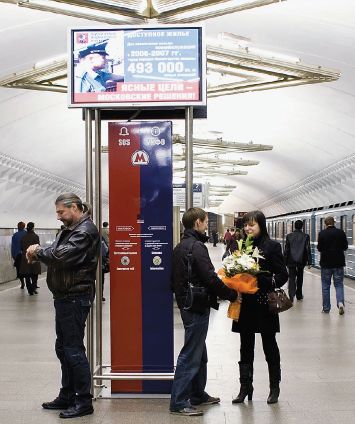

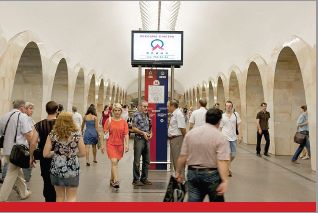

3.     Спроектированы и установлены специальные стойки, на которые монтируются экраны в центре платформ.

 Перспективы дальнейшего развития:

На данный момент проект реализован, размещены 216 цифровых экранов на более чем 100 станциях Московского метрополитена. Сеть легко увеличивается установкой дополнительных экранов. Дальнейшее развитие проекта может быть ограничено только размерами метро.

Список использованного оборудования:

•     ЖК Экраны 52" в специальном корпусе, разработанном под заказ.
•     Матрица SHARP.
•     Плеер на базе промышленного PC с использованием микросхем Intel.
•     Для управления: ОС — Windows XP Pro., специальное ПО для Digital Signage.
•     Для коммутации — отечественное оптоволокно и маршрутизаторы Cisco.
