Мультимедиийное оснащение сети переговорных комнат ЗАО «Пилон»

ЗАДАЧИ:

Для любой переговорной обеспечить возможность:

• оперативного принятия коллегиальных решений;
• совместного внесения правок в чертежи и проектную документацию;
• отслеживания в режиме реального времени строительства объектов;
• проводить локальные совещания и переговоры с коллегами.

Два из четырех офисов сделать мобильными, т.к. они временные

РЕШЕНИЕ:

Объединить все четыре офиса в один с помощью многоточечной ВКС;

Оснастить переговорные средствами отображения вспомогательной информации во время сеансов связи;

Обеспечить простое управление комплексом.

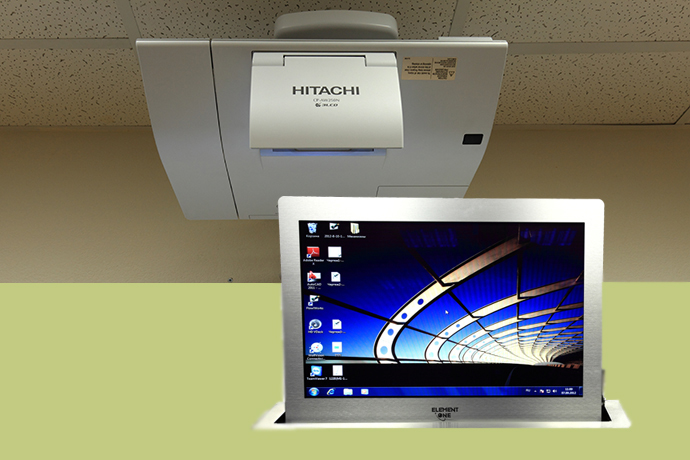

Выдвижной ЖК-монитор председателя Element One Convers 170 Wide Screen для более удобного просмотра обсуждаемого контента или крупного плана удаленной стороны

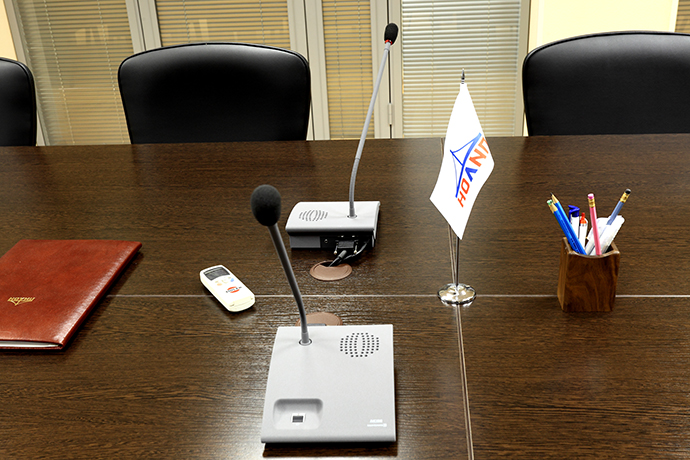

Дискуссионная система на базе оборудования Beyerdynamic для оптимизации воспроизведения звука при работе в режиме ВКС

ЗАКАЗЧИК:

ЗАО "Пилон" (Санкт-Петербург, Новороссийск), одна из ведущих строительных организаций Санкт-Петербурга, которая специализируется на строительстве, реконструкции и капитальном ремонте мостов, набережных, путепроводов и других гидротехнических и транспортных сооружений на реках, каналах и автомагистралях.

ПОДРЯДЧИК:

Компания Ascreen, Санкт-Петербург

СПИСОК ОБОРУДОВАНИЯ

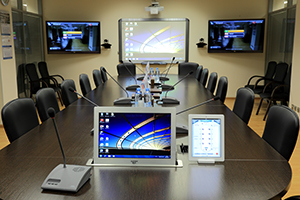

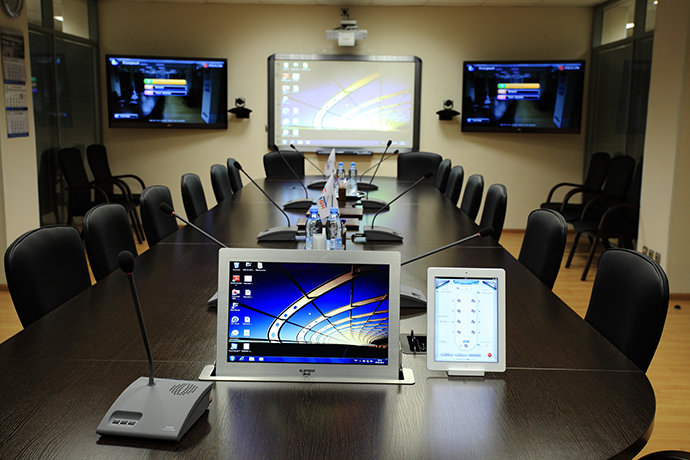

1. Переговорная комната центрального офиса ЗАО «Пилон» в Санкт-Петербурге

Система визуализации:

• выдвижной ЖК-монитор председателя Element One Convers 170 Wide Screen,
• две ЖК-панели LG,
• интерактивная проекционная система (ИПС) на основе ультракороткофокусного проектора Hitachi и широкоформатной интерактивной доски QOMO QWB70WS с диагональю 70"

Система источников видеосигналов:

• документ-камера WolfVision потолочного монтажа,
• архитектурные адаптеры для подключения мобильных источников видеосигнала,
• ПК

Дискуссионная система на базе оборудования Beyerdynamic

Система коммутации на базе оборудования Kramer

Система видео-конференц-связи Polycom HDX 8000-720

Система интегрированного управления:

• процессор управления Crestron
• терминал управления Apple iPad

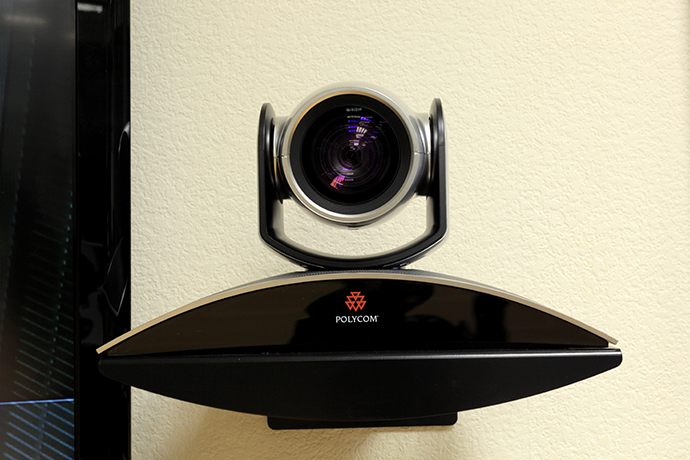

Система видеоконференцсвязи Polycom HDX 8000-720. Поворотные камеры для комфортной работы в режиме ВКС

Наличие сервера многоточечной видеоконференцсвязи Polycom HDX 8000-720 позволяет проводить совещания одновременно со всеми филиалами

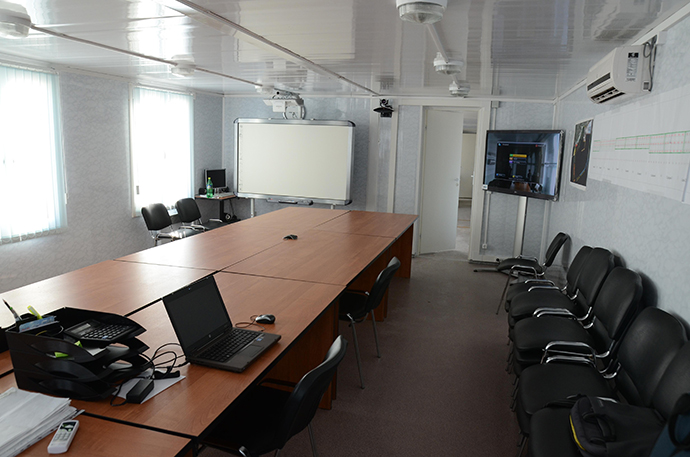

1.2. Переговорная комната удаленных филиалов ЗАО «Пилон» в Новороссийске

Система визуализации:

• ЖК-панель LG,
• интерактивная проекционная система на основе ультракороткофокусного проектора Hitachi и широкоформатной интерактивной доски QOMO QWB70WS с диагональю 70"

Система источников видеосигналов:

• настольная документ-камера QOMO QD6000,
• архитектурные адаптеры для подключения мобильных источников видеосигнала,
• ПК

Терминал управления Apple iPad в системе интегрированного управления

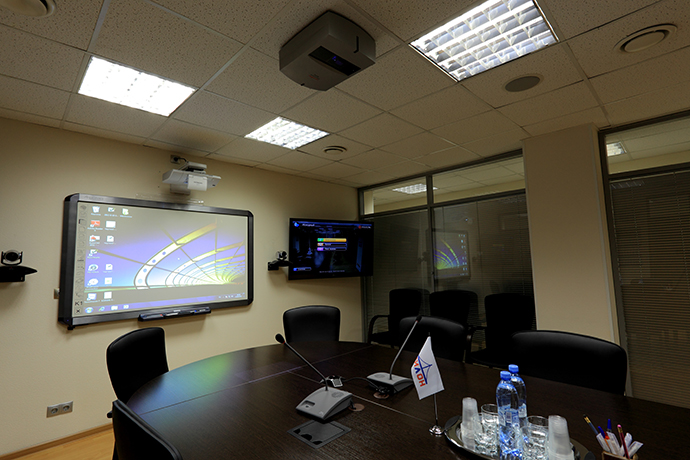

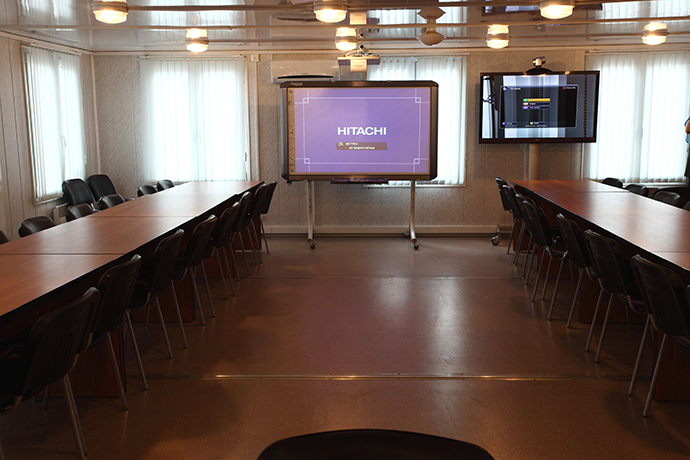

Интерактивная проекционная система (ИПС) на основе ультракороткофокусного проектора Hitachi и широкоформатной интерактивной доски QOMO QWB70WS с диагональю 70" для совместной работы с общим электронным документом

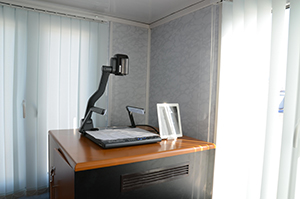

Документ-камера WolfVision потолочного монтажа для вывода на интерактивную доску документов на бумажном носителе

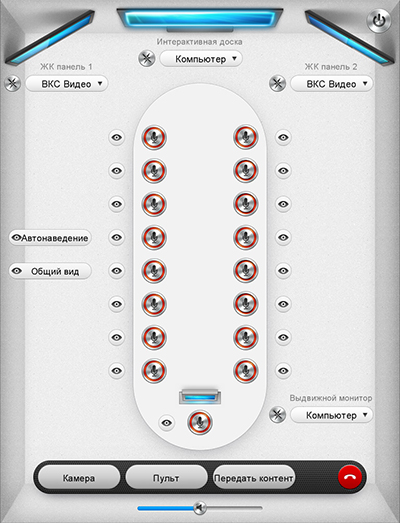

Интерфейс системы управления позволяет в несколько касаний настроить режим работы, в том числе, каждое средство отображения, каждый микрофон. В интерфейс включена отдельная закладка для управления IP-камерами и вывода изображения с каждой из них на имеющиеся средства отображения.

Настольные микрофоны проводные Polycom и беспроводные Shure

Система коммутации на базе оборудования Kramer

Система видеоконференцсвязи Polycom HDX 7000-720

Система интегрированного управления:

• процессор управления Crestron,
• терминал управления Apple iPad,
• оборудование Kramer

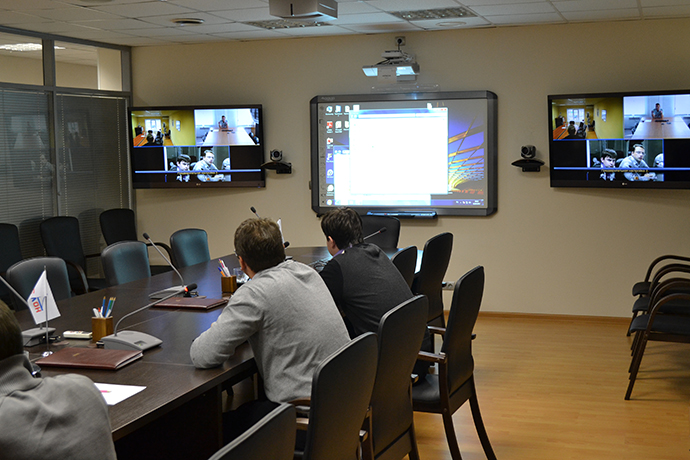

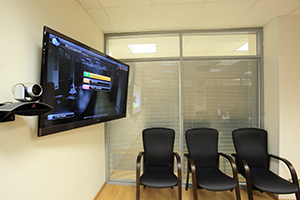

ЖК-панели LG для отображения крупных планов собеседников из территориально удаленных филиалов компании или документа удаленного собеседника

Настольная документ-камера QOMO QD6000 для демонстрации бумажных документов на имеющихся средствах отображения
