Мультипроекция и объектный мэппинг в Соловецком музее

Исходные данные

Соловецкий музей-заповедник сегодня — это федеральное государственное учреждение культуры, один из крупнейших музеев-заповедников России, принимающий ежегодно тысячи туристов и паломников. В его оперативном управлении находятся более 1000 объектов культурного наследия в хронологических границах от V тысячелетия до н.э. до XX века. В 1992 году комплекс памятников архитектурного ансамбля Соловецкого Кремля включен в Список памятников Всемирного наследия ЮНЕСКО.

Главным выставочным пространством музея-заповедника является «Ризница», где собраны древние иконы, предметы церковного обихода, рукописи и фотографии из сокровищницы монастыря. В 2015 году помещение «Ризницы» было решено модернизировать. Перед специалистами «Аскрин» была поставлена задача создать инсталляцию «Архитектурный ансамбль Соловецкого монастыря: этапы развития» в действующем экспозиционном помещении «Ризница Соловецкого монастыря». Инсталляция должна была «оживить» пространство, сделать его более повествовательным, современным и динамичным.

Особенности проекта

Главной особенностью проекта стала разработка мультимедийной экспозиции на основе имеющихся объектов – в частности, объемного макета Соловецкого монастыря, одной из стен «Ризницы», а также мультимедийного оборудования в составе мультимедийных проекторов и контроллера управления, которые заказчик закупил самостоятельно.

Дополнительной особенностью и, вместе с тем, некой сложностью проекта стала удаленность объекта. Добраться до Соловецких островов не так просто - зимой сюда можно попасть только самолётом из Архангельска.

Помимо этого, архитектурная особенность стен монастыря, толщина которых в некоторых местах достигает полутора метров, повлекла за собой длительность и сложность монтажа и прокладки внутренних коммуникаций.

Реализация проекта

Комплекс мультимедийного оборудования предназначен для дополнения существующей экспозиции аудиовизуальной составляющей и включает в себя:

• мультипроекцию на стену, с целью демонстрации видеофильма о монастыре;

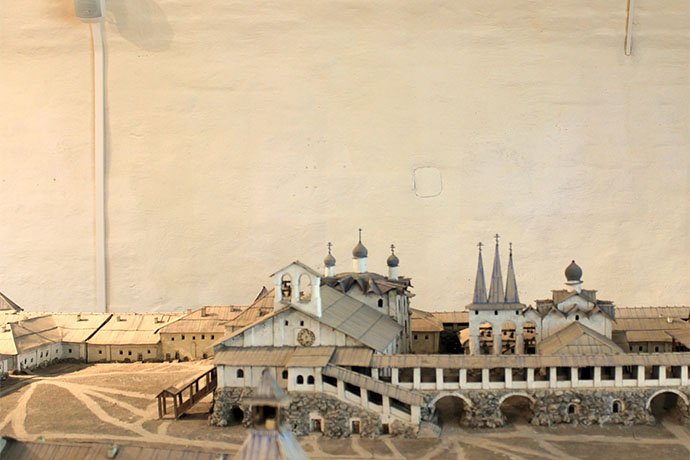

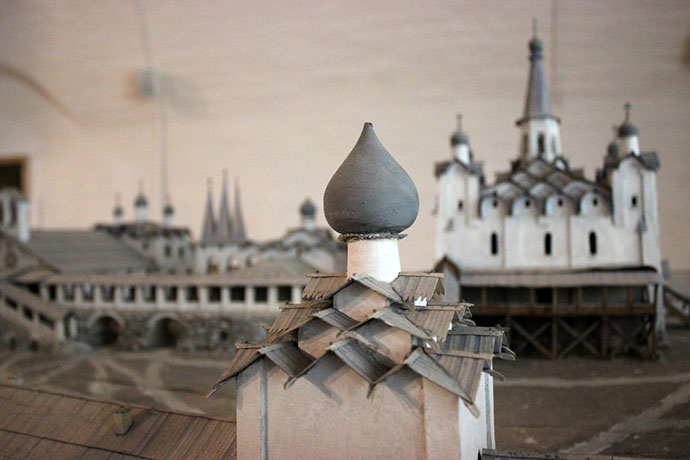

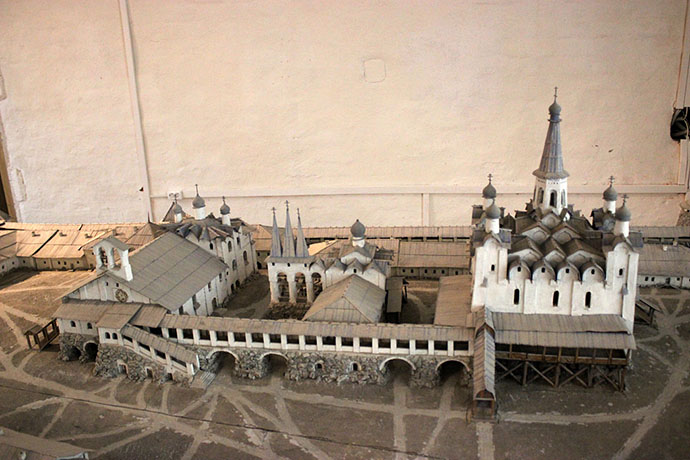

• мэппинг на существующий объемный макет монастыря размером 1280x3000 мм;
• звуковое сопровождение демонстрируемого видеоконтента.

В состав Комплекса входят следующие функциональные системы:

• система отображения: DLP проекторы, в качестве проекционных экранов выступают макет и стена за макетом;
• система источников сигналов: ПК-видеосервер, медиаплееры;
• система звукоусиления: усилитель мощности, настенные громкоговорители;
• система управления: контроллер управления, настенная кнопочная панель, блок питания на DIN-рейку, коммутатор 16×10/100 BaseTX, асинхронные серверы RS-232 в Ethernet.

Мультипроекция на стену

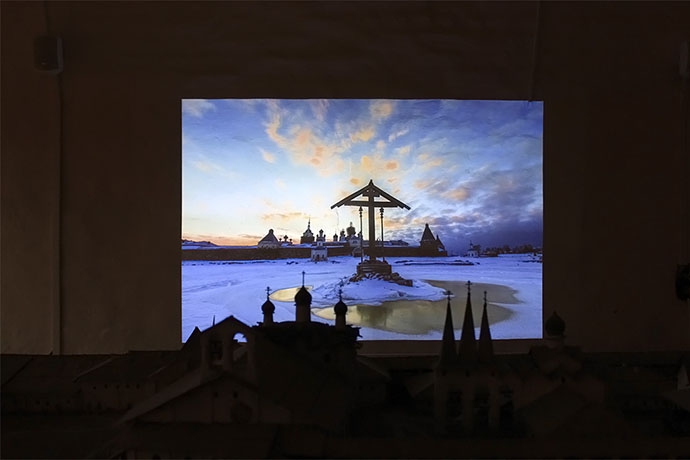

Для воспроизведения аудиовизуального контента используется система многоканальной мультиоконной проекции, создаваемой при помощи специализированного программного обеспечения с функцией синхронного воспроизведения. Мультипроекция осуществляется 4-мя лазерно-светодиодными проекторами Casio XJ-H2600 на стену за макетом, окрашенную в белый цвет.

Изображение проекторов располагается на стене в конфигурации 2x2. Проекторы обладают разрешением 1280x800 pix. и световым потоком 2450 люмен в стандартном режиме.

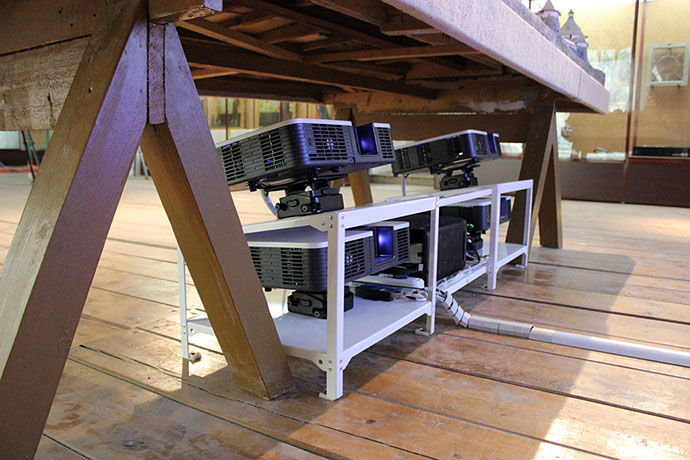

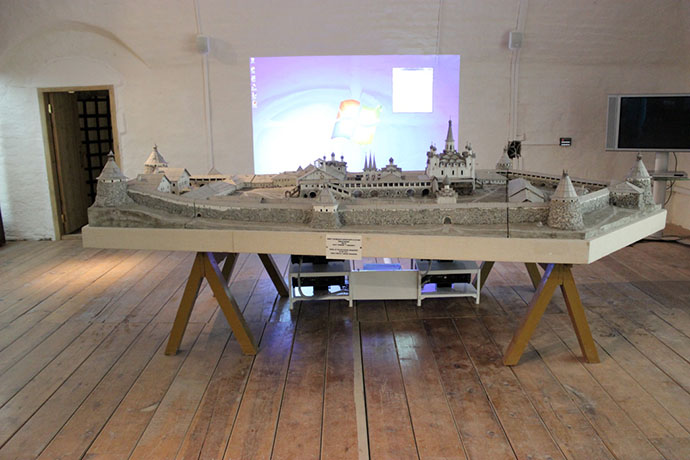

Проекторы установлены под макетом на специально изготовленном напольном кронштейне, который не отвлекает зрителей от просмотра инсталляции.

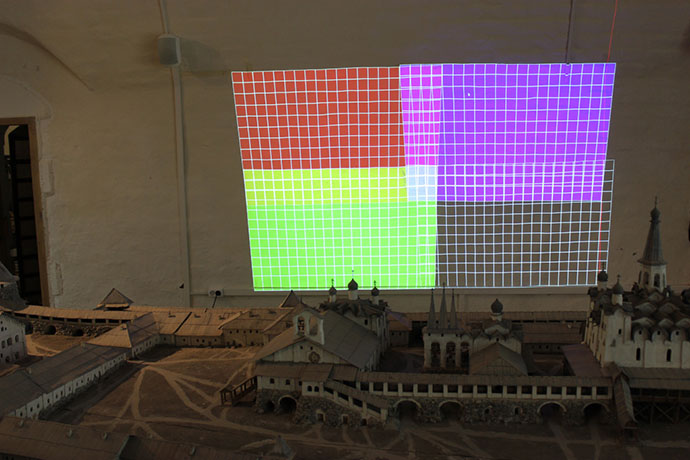

Для создания единого рабочего стола для 4 дисплеев используется 4-x канальный видеосервер с профессиональной видеокартой AMD FirePro W4100. Для коррекции геометрических искажений и плавного перехода яркости между изображениями проекторов используется программное обеспечение Fly Elise-ng Immersive Display PRO.

Объектный мэппинг

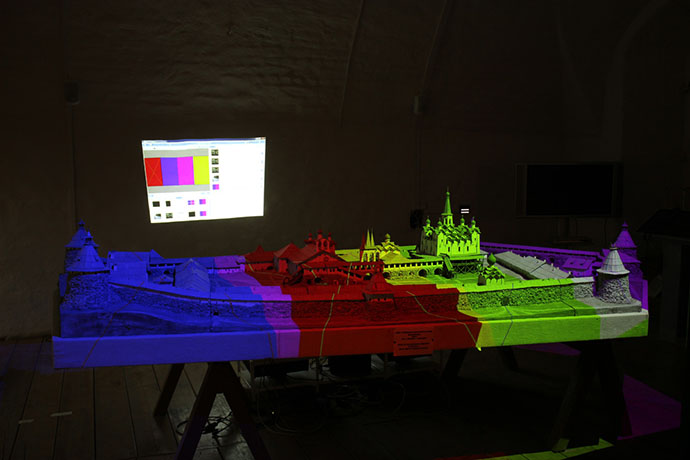

Проекция осуществляется на существующий объемный макет монастыря размером 1280x3000 мм с помощью 4х лазерно-светодиодных проекторов Casio XJ-H2600. Сценарий мэппинга заранее синхронизирован с мультипроекцией на стену.

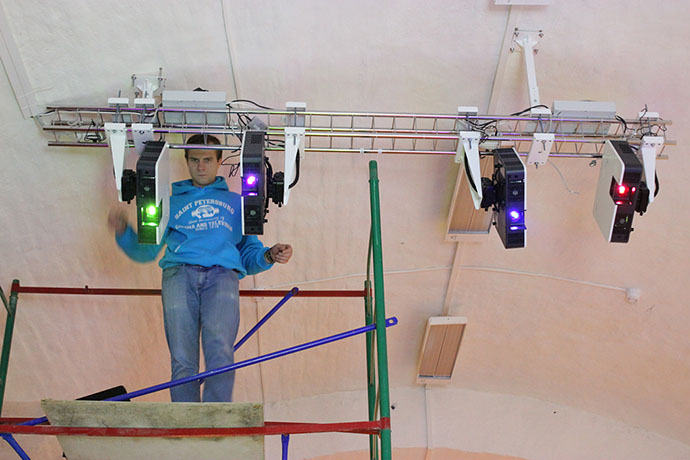

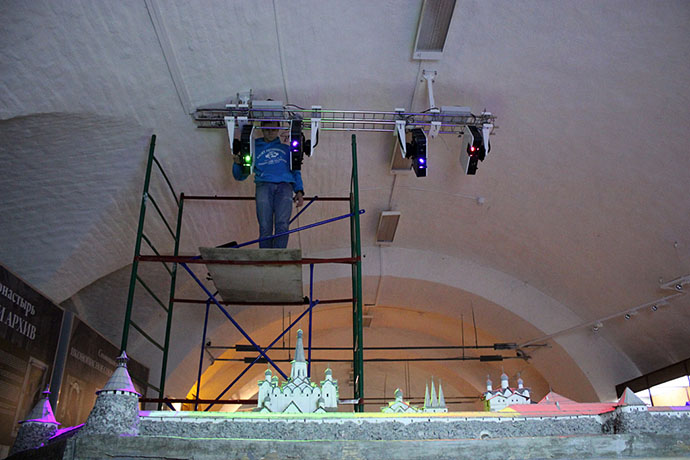

Благодаря современной лазерно-светодиодной технологии, проекторы располагаются на потолочном кронштейне в портретной ориентации объективом вниз. Для минимизации видимых теней от объектов макета кронштейн с проекторами смещён относительно макета в сторону зрителей.

Для воспроизведения видеосигнала по заранее заданному сценарию используются 4 Full HD медиаплеера Spinetix HMP-200, объединенные в локальную сеть. Для создания и редактирования сценария воспроизведения используется программное обеспечение Spinetix Elementi M.

Контент

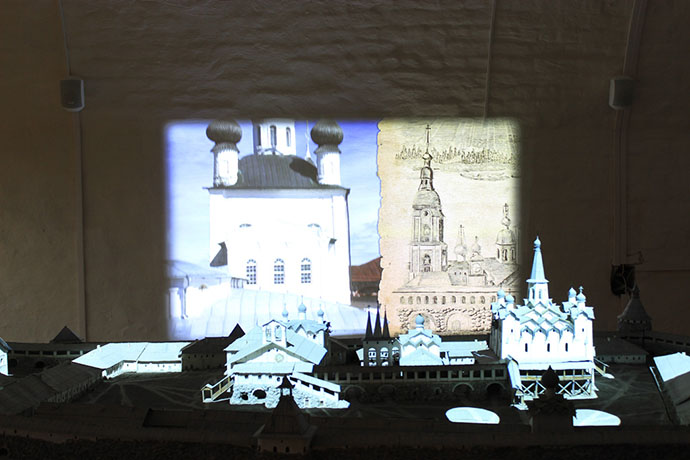

Контент мультипроекции создан на основе архивных фото и видеоматериалов, дополненных красочной анимацией для более детального и глубинного восприятия материала. В соответствии с повествованием видеоролика осуществляется акцентное выделение определенных зон макета, например, храмов Преображения Спаса, Успения Пресвятой Богородицы с трапезной и Святителя Николая и т.д. В конце на макете подсвечивается территория в границах деревянного ансамбля, начиная с XV века, и отображаются в виде цветовых акцентов важные исторические события. Инсталляция повествует об этапах создания и развития комплекса, его основателях и главных исторических ценностях, церковной утвари и древних иконах, хранящихся в стенах монастырей, а также переломных событиях в жизни данного архитектурного ансамбля, начиная с древних времен и до наших дней.

Звуковое сопровождение инсталляции

Работа инсталляции сопровождается звуковым рядом через пассивные акустические системы Apart Mask-4. Для звукоусиления используется 4-х канальный усилитель мощности In Out DA 480-RE, используемый в мостовом двухканальном режиме.

Система управления

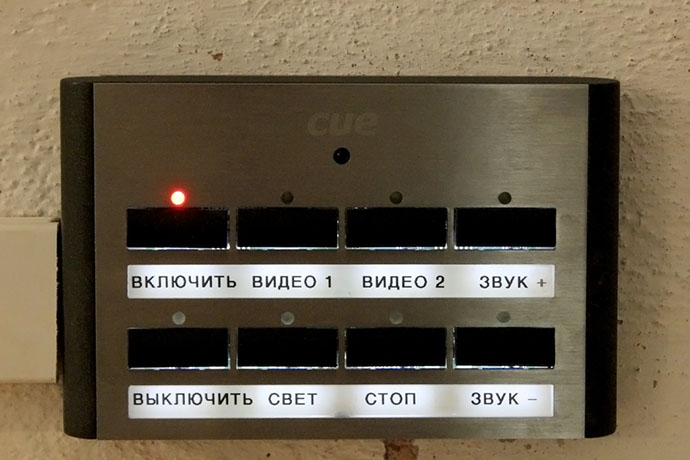

Для управления мультимедийным комплексом используется система управления CUE c 8-ми кнопочной панелью, расположенной на стене. При включении комплекса основной свет над макетом и стеной выключается, запускаются проекторы и синхронизированный видеоконтент.

Для подключения мультимедийных проекторов Casio с интерфейсом управления RS-232 к контроллеру управления по локальной сети используются 2-портовый асинхронный сервер RS-232 в Ethernet для каждых двух проекторов.

Результат

Специалистам "Аскрин" удалось гармонично интегрировать в древнее помещение ризницы передовые мультимедийные технологии, использующие в качестве подложки реальные объекты – одну из стен пространства, а также объемный гипсокартонный макет музейного комплекса.

Созданная инсталляция «Архитектурный ансамбль Соловецкого монастыря: этапы развития» позволяет зрителям не только узнать об основных исторических вехах музея и ценной церковной утвари, но и погрузиться в повествование при помощи аудиовизуальных технологий. Это позволяет пережить переломные исторические моменты в жизни Соловецкого монастыря и привлечь внимание к важности сохранности этого архитектурного и исторического памятника.
