Безумный по форме зал с идеальным звуком. Это сделано на BOSE

Оборудовать акустическими системами зал нестандартной формы с 8-ю массивными окнами на одной из стен и вместимостью в 1500 человек, стало настоящим вызовом для интегратора проекта. Справиться с решением задачи помогла система  Bose ProfessionalShowMatch™ и ПО Bose® Modeler®.

Более ста лет назад, в канун Первой мировой войны в городе Портленд, штат Орегон открылся концертный зал Ringler’s Cotillion Hall, который до наших дней дошел под названием Crystal Ballroom. Эта постройка в романском стиле входит в национальный реестр зданий, представляющих историческую ценность. С 1960-х годов на данной площадке успели выступить такие известные исполнители как Grateful Dead, Ike & Tina Turner и Buffalo Springfield. Не так давно нынешние владельцы зала приняли решение о глобальном обновлении всех аудиосистем, и в качестве таковых выбрали Bose ProfessionalShowMatch™. Интегратором проекта стала компания Tone Proper AV.

Основной зал вместимостью 1500 посетителей представляет собой достаточно сложное в акустическом плане помещение. Зал имеет форму трапеции, которая значительно сужается в направлении от полукруглой сцены, расположенной в передней части помещения: расстояние от сцены до противоположной стены составляет приблизительно 40 метров (130 футов). Более того, на одной из стен - сразу восемь массивных окон.

Глава Tone Proper AV, Ник Мун (Nick Moon), заметил:

Если бы мы установили в данном зале стандартные линейные массивы, то потеряли до 50% от их эффективности из-за окон

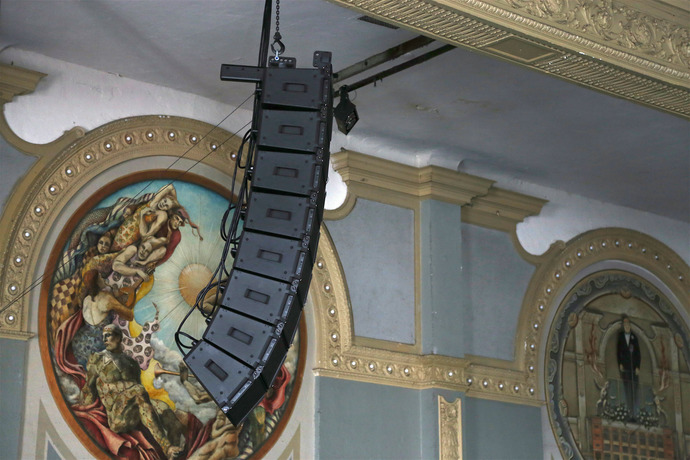

Поработав с программой Bose® Modeler® и проконсультировавшись с командой специалистов из Bose Professional, Нику удалось выбрать наиболее подходящие точки для установки линейных массивов слева и справа от сцены. Каждый из массивов состоит из восьми модулей Bose ShowMatch: шесть SM5 (с вертикальной направленностью в 5 градусов), один SM10 (10 градусов) и один SM20 (20 градусов).

Горизонтальные акустические волноводы на каждом из модулей правого массива было решено выставить таким образом, чтобы они направляли звуковые волны в сторону от окон.

Мун, заявил:

Нам пришлось сделать систему слегка ассиметричной, и кого-то это может удивить

Акустические волноводы на шести верхних модулях SM5 выставлены под углами 55 и 70 градусов, а модули SM10 и SM20 - под углами в 100 и 120 градусов соответственно

Мун, добавил:

Самое замечательное, что нам удалось добиться желаемого при помощи простых механических средств. Никаких DSP-процессоров; в настоящее время многие предпочитают делать выбор как раз в пользу последних. Но на мой взгляд, использование волноводов - значительно более экономичное решение, которое прекрасно работает. С их помощью мы просто направляем звуковые волны в нужном направлении, и на выходе получается качественное звучание. Многие из моих знакомых специалистов-акустиков сказали, что в этом зале впервые стала ощутима звуковая перспектива - я с ними согласен.

Напротив изогнутой части сцены был установлен массив из 12 сабвуферов ShowMatch SMS118, 6 модулей в ширину и 2 - в высоту.

Мун, заявил:

Мы собрали их в кардиоидный массив для того, чтобы добиться нулевой направленности в точке сцены, где должен находиться певец. Если вы будете играть музыку с ярко выраженными басами, то заметите, что в том месте, на котором должен стоять певец, музыка звучит очень ровно и без излишних басов. Для покрытия передней и центральной части зала поверх сабвуферов перед сценой было установлено два модуля SM20. Также мы установили три динамика Room Match Utility RMU208 для покрытия пространства под балконом, находящимся примерно в 30 метрах (100 футах) от сцены.

В системе также используется 12 усилителей PowerMatch® PM8500N, благодаря чему можно осуществлять высокочастотный шейдинг каждого из модулей. Обработка сигналов происходит с помощью процессора Bose ControlSpace® ESP-00 II, оснащенного одной 8-канальной входной платой стандарта AES3, одной платой Dante™, одной 8-канальной выходной платой ESPlink, двумя 4-канальными платами с микрофонными и линейными входами и двумя 4-канальными платами с линейными выходами. Структура системы отличается невероятной гибкостью и удобством. ПО Bose ControlSpace обладает невероятно широкими возможностями. ShowMatch выделяется невероятно естественным звучанием.
