Symetrix Radius NX в крупнейшем соборе Новой Англии

Открытый в 1875 году Собор Святого Креста в Бостоне является центром католической Бостонской архиепархии и крупнейшей церковью Новой Англии. Последние два года в соборе проводилась масштабная реконструкция и обновление технического оснащения, а в середине апреля он вновь был официально открыт для прихожан. Одной из главных задач, стоящих перед интегратором CommLink Integration Corp., было создание мощной и многофункциональной системы звукоусиления, основой которой стали цифровые аудиоплатформы Symetrix.

Центральный зал собора способен вместить около 1700 человек и имеет сводчатый потолок высотой 24,3 метра. Чтобы равномерно озвучить столь большое и акустически сложное пространство интегратор применил 82 звуковые колонны с регулируемой диаграммой направленности Innovox MicroBeam, которые работают с различным временем задержки, и усилители PowerSoft Audio. Помимо этого в соборе развернуто множество микрофонов для подзвучивания голосов священнослужителей, проводящих службы. Объединить это все в единую систему на базе протокола Dante призваны два DSP-процессора Symetrix Radius NX, один из которых отвечает за обработку входящих сигналов, а второй - за распределение сигналов громкоговорителям.

В текущей конфигурации система имеет 32 входных канала, на каждый из которых назначены встроенные программные модули высокочастотных пропускных фильтров и параметрической эквализации. К восьми каналам подведены два беспроводных четырехканальных микрофонных приемника Shure ULXD4Q, еще восемь каналов задействованы для подключения проводных микрофонов для подзвучивания хора, которые заведены в систему через два PoE-совместимых Dante-интерфейса Attero Tech unDX4I, каждый из которых имеет четыре микрофонных/линейных входа с предусилителями и фантомным питанием. Еще один интерфейс Attero Tech unD4I-L, который помимо аналоговых входов, снабжен портами логического ввода/вывода, подает сигналы от кафедры, где размещен микрофон «гусиная шея». Логическое управление здесь используется для борьбы с обратной связью - когда спикер встает на коврик перед микрофоном, Radius NX усиливает поступающий сигнал на 5 дБ. Когда же он сходит с него, то уровень сигнала опять понижается, что предотвращает возникновение обратной связи в то время, когда микрофон не используется. Другие четыре входа предусмотрены для подключения алтарных микрофонов. Дополняет инфраструктуру Dante-интерфейс Symetrix xIO 4×4, к которому будут подведены сигналы от микрофонов, отвечающих за звукоусиления органа, пока что не установленного в соборе. Из-за большого удаления интерфейса его соединение с аудиоплатформой осуществляется при помощи 24-жильного многомодового оптоволоконного кабеля.

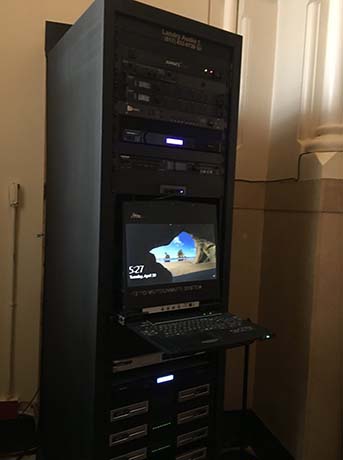

Обработку выходных каналов с внесением необходимой для корректной работы громкоговорителей задержкой осуществляет отдельный Radius NX. Для подключения усилителей, помимо дискретных выходов, интегратор задействовал 4-канальные платы аналоговых выходов, установленные в каждый из процессоров, и 12-канальный модуль расширения Symetrix xOut 12. Маршрутизация аудиосигналов и управление системой осуществляются с помощью планшета Microsoft Surface с экраном пользовательского интерфейса, сконфигурированным в программном обеспечении Symetrix SymView, и тачскрина Symetrix T-5. Применение сенсорных решений позволяет осуществлять дальнейшее расширение системы, запланированное в будущем. Для добавления новых органов управления интегратору достаточно будет просто произвести дополнительную настройку ПО и они появятся в пользовательском интерфейсе.

Обработку выходных каналов с внесением необходимой для корректной работы громкоговорителей задержкой осуществляет отдельный Radius NX. Для подключения усилителей, помимо дискретных выходов, интегратор задействовал 4-канальные платы аналоговых выходов, установленные в каждый из процессоров, и 12-канальный модуль расширения Symetrix xOut 12. Маршрутизация аудиосигналов и управление системой осуществляются с помощью планшета Microsoft Surface с экраном пользовательского интерфейса, сконфигурированным в программном обеспечении Symetrix SymView, и тачскрина Symetrix T-5. Применение сенсорных решений позволяет осуществлять дальнейшее расширение системы, запланированное в будущем. Для добавления новых органов управления интегратору достаточно будет просто произвести дополнительную настройку ПО и они появятся в пользовательском интерфейсе.

Кроме системы звукоусиления, в соборе предусмотрена вещательная студия, расположенная в подвале. Радиочастотная микрофонная система объекта сконфигурирована как три отдельные зоны и использует две антенны RF Venue Diversity Fin и две антенны Shure UA864. С них сигналы отправляются на антенный комбайнер RF Zone Venue 4 Zone, а оттуда поступают в студию. Также один из процессоров Radius NX передает звук по Dante через коммутатор Luminex на студийную консоль Yamaha QL1, в которой происходит микширование всех аудиосигналов. Студия создает контент для телевидения и веб-трансляций, который затем поступает в католическую телевизионную сеть, находящуюся в городе Уотертаун, удаленном от собора на расстояние 16 км.

Комментирует Эван Лэндри, президент и технический директор Landry Audio, являющегося подразделением CommLink Integration Corp.:

Благодаря наличию матричного микшера Super Matrix с размерностью до 128х128 каналов, который работает на собственном ядре чипа SHARC, Radius NX обеспечивает максимальную гибкость обработки и маршрутизации. У нас также есть возможность использования логических входов и выходов, которые позволяют включать и выключать оборудование в стойке обработки и необходимы для блокировки звука аудиосистемы в случае активизации сигнала пожарной тревоги
