Сетевая инфраструктура Symetrix в высочайшем здании Израиля

Израильский технологический институт Технион, являющийся одним из старейших и известнейших вузов страны, помимо масштабного основного кампуса Technion City в городе Хайфа, имеет отделения в Тель-Авиве и Нью-Йорке. Тель-авивский филиал занимает ряд зданий в районе Сарона, а с недавнего времени и часть 29 этажа в самом высоком здании Израиля — Башне Азриэли Сарона, где находится его факультет последипломного образования. Техническим оснащением факультета занимался системный интегратор Ardan Control-Tech Ltd, установивший разработанную системным дизайнером OR-TECH систему звукоусиления, которой по протоколу AES67 управляет цифровой аудиопроцессор Symetrix Radius NX 12×8.

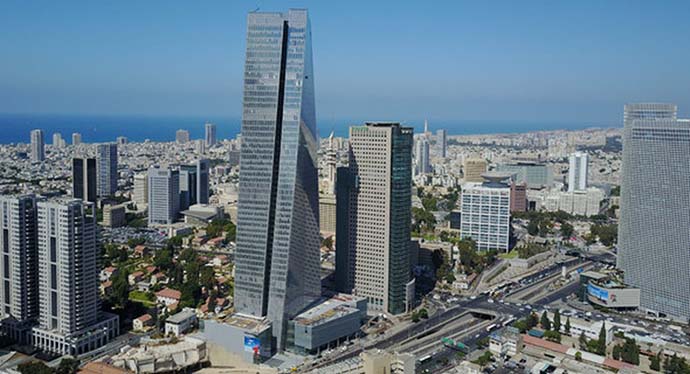

Институт Технион имеет длительную историю, начавшуюся еще за 35 лет до появления страны Израиль, и на сегодняшний день входит в список 100 лучших технологических университетов и инженерных школ мира. Он проводит обучение и исследовательскую деятельность в большинстве технических отраслей, начиная от аэрокосмической и биомедицины и заканчивая нанотехнологиями и компьютерными науками. Отделение в Тель-Авиве появилось еще в середине прошлого века, а после открытия в 2017 году 61-этажного небоскреба Азриэли Сарона, возвышающегося над городом на 238 метров, получило в нем часть помещений для размещения факультета последипломного образования.

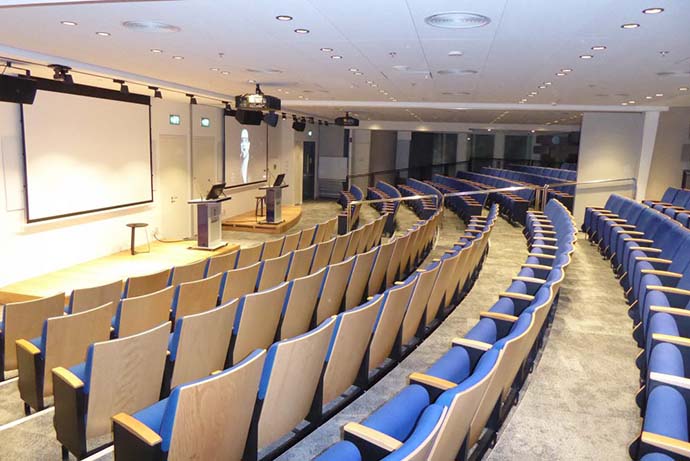

Центральную часть факультета занимает аудитория на 230 посадочных мест, оборудованная по последнему слову техники и использующаяся для проведения лекций, презентаций и конференций. Зал имеет трансформируемую конструкцию, позволяющую при необходимости проведения двух независимых мероприятий одновременно получить два отдельных помещения с хорошей акустической изоляцией. В каждом из них предусмотрен подиум со своим комплектом оборудования, включающим подключенный по протоколу Dante к аудиопроцессору Symetrix Radius четырехканальный интерфейс Attero Tech unD4I-L, один канал которого задействован под штатный микрофон, а три другие предназначены для коммутации вспомогательных микрофонов или переносного оборудования. Каждый зал настроен в Radius NX 12×8, как отдельная зона, делая маршрутизацию сигналов более удобной.

В качестве третьей зоны назначено пространство вестибюля с кафетерием и местами для отдыха, в котором установлена видеостена из восьми дисплеев, использующаяся как часть системы Digital Signage и для вывода контента из аудитории. Четвертая зона обслуживает лобби. Помимо основной конфигурации аудиопроцессора, предоставляющей 12 аналоговых входов и 8 аналоговых выходов, в инсталляции задействован блок расширения Symetrix xOut 4 Dante, обеспечивающий четыре дополнительных балансных линейных выхода, сопроцессор AEC для реализации эхоподавления и звуковая карта Radius USB, к которой подведены два компьютера с программным обеспечением Zoom для проведения видеоконференций.

Комментирует Ханан Эциони, директор отдела мультимедиа в компании Dan-el Technologies, осуществлявшей поставку AV-оборудования:

Symetrix Radius NX 12×8 стал ядром развернутой AV-инфраструктуры, позволившим объединить в единую сеть оборудование четырех различных производителей: Symetrix, Attero Tech, Stewart и Atlona. С помощью аудиопроцессора мы смогли заставить его работать, как единая система, базирующаяся на AES67. Radius предоставляет широкий набор интерфейсов и множество полезных функций, при этом поддерживает работу как с протоколом Dante, так и с AES67, имеет систему эхоподавления и два USB-входа, которые мы использовали для сопряжения с системой видеоконференцсвязи. Такого уровня интеграции на израильском рынке еще не удавалось достичь никому
