Зачем Квинслендскому университету гигантский светодиодный шар

Квинслендский технологический университет реализовал в своем недавно открытом атриуме кампуса Kelvin Grove масштабную инсталляцию, которая представляет собой пятиметровый светодиодный шар, предназначенный для отображения разнообразных сферических визуализаций. Реализацией проекта занималась компания Pro AV Solutions, а необходимое оборудование предоставили Leyard, Bose, AKG и AMX.

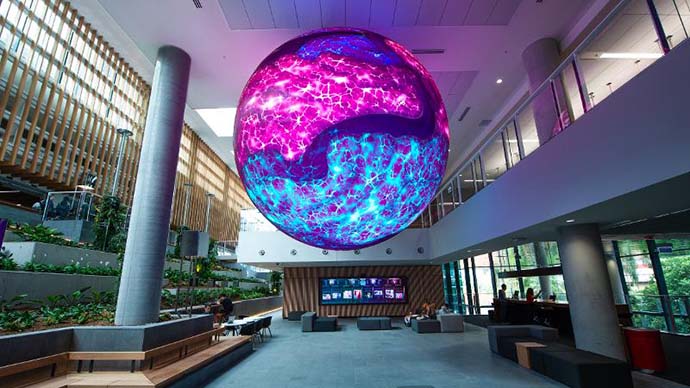

Квинслендский технологический университет - это одно из наиболее престижных учебных заведений Австралии, расположенное в городе Брисбен. Оно ежегодно обучает около 50 000 студентов и имеет преподавательский состав свыше 2000 человек. Университет включает несколько кампусов, научно-исследовательский центр, художественный музей, театр, клинику и прочее. В рамках масштабного обновления кампуса Kelvin Grove было построено новое здание с большим атриумом, центральное место которого занял пятиметровый сферический дисплей, подвешенный между первым и вторым этажами. Он выполнен из 1040 светодиодных панелей с шагом пикселя 3,5 мм, поставленных компанией Linso (дочерним брендом Leyard), весит 3,5 тонны и состоит из 12,7 млн пикселей. За счет высокой яркости он способен отображать изображение, хорошо просматриваемое при обычном дневном свете.

Шар был создан по специальному заказу университета на заводе Linso в Китае, протестирован, разобран и переправлен в Брисбен, после чего команда Pro Pro Solutions осуществила на объекте его монтаж, настройку и запуск в эксплуатацию. Для крепления шара задействовали моторизированные подъемные лебедки, за счет применения которых специалисты могут в любой момент получить оперативный доступ к электронике для обслуживания или модернизации. Обработка поступающих на сферический экран сигналов осуществляется кастомным видеопроцессором, получающим сигнал от ПК и отправляющим его по оптоволоконным кабелям к светодиодным контроллерам. Дополняет инсталляцию интерактивный настенный светодиодный дисплей с габаритами 4,8 х 1,3 метра, сформированный из панелей Leyard TWA1.2 с шагом пикселя 1,2 мм. С его помощью студенты могут взаимодействовать с контентом, выбирая различные объекты для демонстрации на шаре и вспомогательную информацию, отображаемую на самом экране, при этом поддержка 32 точек касания позволяет работать с экраном нескольким пользователям одновременно.

Помимо визуальной составляющей, инсталляция снабжена аудиосистемой, сформированной из двенадцати встраиваемых громкоговорителей Bose Edge Max, скрытых внутри потолочного пространства каждого из этажей и направленных на сферу. Все они объединены в сеть Dante и подключены к цифровому аудиопроцессору Bose, отвечающему за усиление и обработку аудиосигналов. Для проведения презентаций в атриуме задействована беспроводная микрофонная система AKG. Довершает инсталляцию центральная система управления AMX с пользовательским интерфейсом для переключения сигналов, управления питанием и звуком, доступ к которой выведен на 10-дюймовый сенсорный экран, закрепленный на стене, и мобильный планшет iPad.

Инсталляция стала первым в своем роде образовательным проектом, удачно комбинирующим множество передовых технологий, помогающих существенно преобразить подход к обучению студентов и осуществлению исследовательской деятельности. Шар позволяет выводить контент с разрешением, превышающим 4K, что планируется использовать для наглядной визуализации различных процессов. Первым проектом, реализованным командой QUT Visualization and eResearch совместно с преподавателями и исследователями, специализирующимися на изучении детей, стала визуализация процессов, происходящих в мозгу ребенка при выполнении различных действий: игр, чтения и так далее. Выбрав на настенном дисплее желаемую задачу и ознакомившись с дополнительной информацией, студенты могут в увеличенном трехмерном виде увидеть на сферическом экране нейронные импульсы, активизацию тех или иных участков мозга и прочее. В ближайшее время будут также закончены симулятор изменения климата и проект с применением дополненной реальности.
