300 акустических систем, 150 микрофонов в проекте Meyer Sound

Крупнейшая в мире аудио-инсталляция в сфере образования на базе системы Meyer Sound Constellation была интегрирована в 15-этажном здании Maersk Tower, ставшем частью медицинского института Людвига Панума в Дании. Система включает в себя 300 акустических систем и 150 микрофонов.

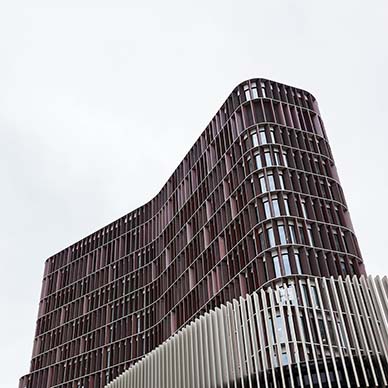

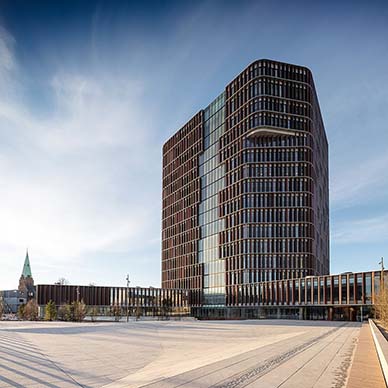

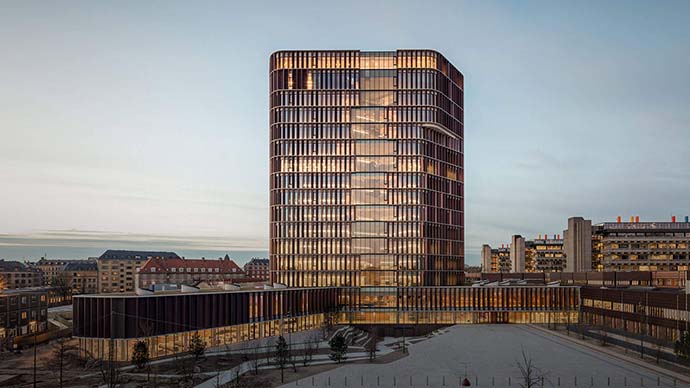

Открытое в январе 2017 года 15-этажное здание Maersk Tower на 40% расширило площадь медицинского института Людвига Панума, являющегося частью Копенгагенского университета. Институт оснащен передовым оборудованием для образования и исследований, поэтому неудивительно, что проект по созданию AV-инфраструктуры стал одним из самых масштабных в Дании. В трех аудиториях было размещено более 300 акустических систем и 150 микрофонов, что сделало Maersk Tower крупнейшей в мире образовательной инсталляцией на базе системы Meyer Sound Constellation. За проектирование и реализацию отвечала компания Stouenborg ApS of Copenhagen, руководил же проектом Андерс Йоргенсен.

Как отметил мистер Андерс:

Основной инвестор, фонд A.P. Moller, считает, что ключевое значение для успеха проекта имеет применение самых современных акустических решений. После всестороннего обсуждения мы остановились на системе Constellation, которая, по нашему мнению, сможет стать катализатором для более эффективного совместного обучения. Используя передовые аудиотехнологии, мы способны предложить максимальную гибкость для каждой аудитории. Изменяемые акустические характеристики помогают оперативно настроить систему для работы в любом формате, будь то лекция, обсуждение, вопрос-ответ или воспроизведение музыки. С Constellation отпадает необходимость в использовании радиомикрофонов, при этом полностью растворяется дистанция между преподавателем и учениками, что позволяет им свободно дискутировать даже в аудитории на 504 места. С подобной системой возможности сотрудничества и обучения становятся поистине безграничными

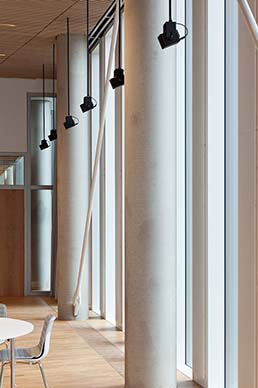

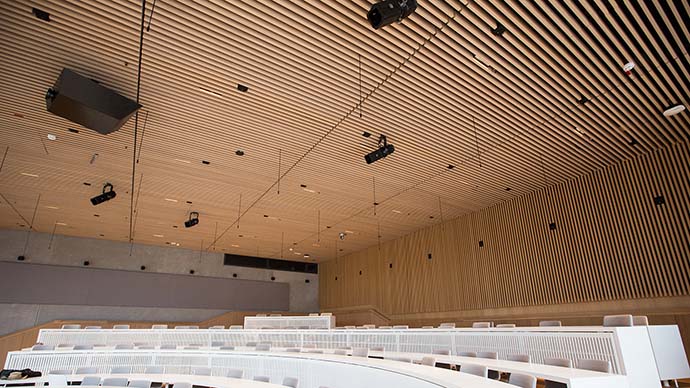

Электроакустическая система Constellation позволяет гибко формировать акустику помещения. Она включает множество всенаправленных микрофонов, размещенных по всей аудитории, сигналы с которых поступают в мощную цифровую аудиоплатформу D-Mitri, в которой реализованы запатентованные алгоритмы обработки VRAS (Variable Room Acoustic System). Необходимая акустика помещения, определяемая выбранным пресетом, формируется десятками небольших громкоговорителей с автономным питанием, незаметно размещенных под потолком и на стенах. Таким образом, для изменения акустических характеристик достаточно лишь нажать единственную кнопку.

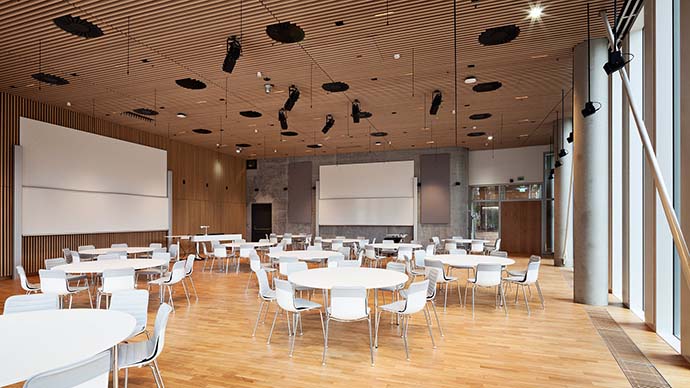

В режиме презентации Constellation транслирует голос лектора по всей аудитории. При выборе режима вопрос-ответ преподаватель и учащиеся будут отчетливо слышать друг друга, в какой бы части помещения они ни находились. Также в одной аудитории с изменяемым положением посадочных мест и возможностью установки столов реализован режим группового обсуждения. Он позволяет студентам, сидящим вокруг одного стола, хорошо слышать свою группу, разговоры же соседних групп приглушаются. Допускается и создание соответствующей акустики для музыкальных мероприятий или театральных постановок.

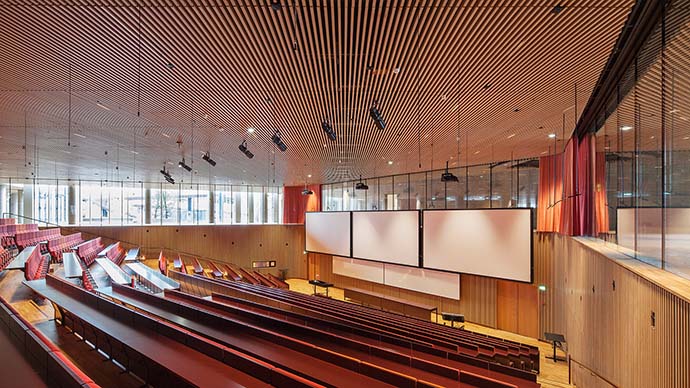

Количество оборудования, необходимого для реализации системы, пропорционально размеру помещений. В аудитории на 550 мест установлено 89 микрофонов, 124 громкоговорителя (MM-4XP и MM-4XPD) и 19 процессоров D-Mitri, включая DSP-модуль DVRAS. В помещении на 220 мест размещены 32 микрофона и 97 громкоговорителей, а в 120-местном - 32 микрофона и 88 громкоговорителей. Для полноценной передачи частотного диапазона система снабжена сабвуферами MM-10XP. В аудитории на 120 мест также имеются звуковые колонны CAL 32. Дополняют инсталляцию 20 потолочных громкоговорителей Stella-8C и четыре сабвуфера MM-10XP, находящиеся в одном лекционном и двух конференц-залах.

Вспомогательные аудиосистемы в небольших помещениях подключены к цифровым платформам Biamp Systems Tesira, которые используют общий с Meyer Sound D-Mitri сетевой протокол AVB, имеющий открытый исходный код. По всему зданию размещены 42-дюймовые информационные экраны Panasonics, контент на которые транслируется медиаплеерами Onelan. Для маршрутизации аудио- и видеосигналов задействована система Crestron DM 3.0 с тремя объединенными вместе матричными коммутаторами DM-MD32X32, находящимися в каждой из больших аудиторий. Это позволяет проводить важные лекции в 550-местном зале, в реальном времени транслируя их в другие помещения. Для полной же реализации AV-инфраструктуры потребовалось целых 22 км кабеля.
