Mitsubishi Electric расширяет линейку цветных TFT-LCD-модулей
Корпорация Mitsubishi Electric объявила о выпуске цветных TFT-LCD-модулей стандарта WXGA диагональю 10,6 дюйма с проекционно-емкостными сенсорными панелями и химически упрочненным защитным стеклом толщиной 1,1 миллиметра (по запросу - до 5мм). Прием заказов на первые образцы начался 30 ноября 2016 года в филиалах компании Mitsubishi Electric по всему миру.

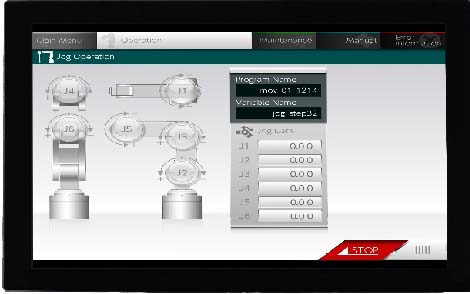

Цветной TFT-LCD-модуль Mitsubishi Electric с проекционно-емкостной сенсорной панелью
Среди особенностей устройства – возможность установки толстого защитного стекла, а также управления сенсорными панелями в перчатках, что отвечает потребностям многих промышленных предприятий. Модули также поддерживают технологию мультитач и обеспечивают точный сенсорный ввод даже на влажных экранах. Объединение передовых технологий в области производства сенсорных панелей и TFT-LCD-модулей позволило Mitsubishi Electric создать устройство, которое может с успехом использоваться широким кругом клиентов в самых разных условиях эксплуатации.
Основные характеристики:
- Проекционно-емкостные сенсорные панели с превосходными эксплуатационными качествами.
- Химически упрочненное защитное стекло повышенной стойкости, выдерживающее самые жесткие условия эксплуатации.
- Поддержка до 10 одновременных точек касания (мультитач) при высокой точности сенсорного ввода.
- Превосходная управляемость сенсорной панелью даже при работе в перчатках и попадании влаги на экран.
-
Сенсорные панели: комплексное решение «все в одном».
- Универсальное решение, объединяющее в себе TFT-LCD-модуль и сенсорную PCAP-панель с платой контроллера.
- Опциональная возможность оптической склейки TFT-LCD-модуля, сенсорной панели и защитного стекла специальным оптическим клеем (optical bonding) для устранения возможных засветов и достижения более высокого уровня четкости изображения при ярком внешнем освещении.
- Антибликовое покрытие, химически упрочненное защитное стекло и обработка его поверхности для защиты от грязи дополнительно расширяют возможности применения устройства.
График поступления образцов в продажу
| Продукт | Модель |
Размер дисплея |
Разрешение |
Светодиодный драйвер |
Поставка |
| TFT-LCD-модули с проекционно-емкостными сенсорными панелями | AA106TA01DDA11 | 10,6 дюйма | WXGA | Предусмотрен |
30 ноября 2016 г. |
| AA106TA11DDA11 | - |
Проекционно-емкостная сенсорная панель (PCAP)
Проекционно-емкостная сенсорная панель представляет собой технологию, использующую два перпендикулярных слоя проводника, образующих сетку. При подаче электрического тока создается однородное электростатическое поле. При прикосновении пальцем или другим проводящим электрический ток объектом поле искажается, что позволяет системе точно отследить перемещение пальца/объекта по экрану, в том числе в нескольких точках. В настоящее время эта технология широко применяется в смартфонах и планшетах.

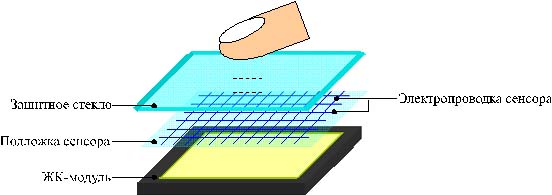

Упрощенное изображение сенсорной TFT-LCD-панели PCAP
Линейка цветных TFT-LCD-модулей с проекционно-емкостными сенсорными панелями (новые модели выделены жирным шрифтом)
|
Размер дисплея (дюйм) |
Разрешение |
Яркость (кд/м2) |
Угол обзора (град.) <В/Н>, <Л/П> |
Модель |
| 7,0 | WVGA | 800 | 85/85, 85/85 | AA070MC01ADA11 |
| 1000 | 85/85, 85/85 | AA070MC11ADA11 | ||
| 800 | 60/80, 80/80 | AA070ME01ADA11 | ||
| 1200 | 60/80, 80/80 | AA070ME11ADA11 | ||
| 6,5 | VGA | 1000 | 80/60, 80/80 | AA065VE11ADA11 |
| 400 | 85/85, 85/85 | AA084SC01ADA11 | ||
| 8,4 | SVG | 400 | 80/60, 80/80 | AA084SD01ADA11 |
| 900 | 80/60, 80/80 | AA084SD11ADA11 | ||
| XGA | 500 | 85/85, 85/85 | AA084XD01ADA11 | |
| 800 | 85/85, 85/85 | AA084XD01ADA11 | ||
| 400 | 80/60, 80/80 | AA084XE01ADA11 | ||
| 800 | 80/60, 80/80 | AA084XE01ADA11 | ||
| 10,6 | WXGA | 800 | 85/85, 85/85 | AA106TA01DDA11 |
| 800 | 85/85, 85/85 | AA106TA01DDA11 |
Технические характеристики
| Модель | AA106TA01DDA11 | AA106TA11DDA11 | |
| Размер/разрешение экрана | 26,9 см (10,6 дюйма) WXGA | ||
| Область отображения (мм) | 231,36 (Г) x 138,816 (В) | ||
| Количество точек | 1280 (Г) x 768 (В) | ||
| Шаг пикселей (мм) | 0,18075 (Г) x 0,18075 (В) | ||
| Контраст | 1000:1 | ||
| Яркость (кд/м²) | 800 | ||
|
Угол обзора (град.) <В/Н>, <Л/П> |
85/85, 85/85 | ||
| Цвета | 262K (6 бит/цвет), 16,7M (8 бит/цвет) | ||
| Светодиодный драйвер | Встроен | - | |
| Электрический интерфейс | LVDS 6/8 бит | ||
|
Размеры (мм) |
Ш | 260,0 (ЖК: 250,0) | |
| В | 167,0 (ЖК: 157,0) | ||
| Г | 13,9 (ЖК: 8,9)* | ||
| Рабочая температура (°C) | от -30 до +70 | ||
| Температура хранения (°C) | -30 до +80 | ||
| Толщина стекла (мм) | 1,1 (по запросу – до 5) | ||
| Черная рамка | Доступно | ||
| Упрочняющая обработка | Доступно | ||
| Антибликовое покрытие | Доступно | ||
| Грязезащитное покрытие | Доступно | ||
|
Оптическая склейка (optical bonding) |
Доступно | ||
| Интерфейс контроллера | USB | ||
| Операционные системы** | Windows7/8.1 и Linux | ||
* Зависит от толщины защитного стекла (в данном примере – 1,1 мм).
** Поддержка других операционных систем доступна по запросу.
Учет экологических аспектов
Модель не содержит ртути и полностью соответствует Директиве ЕС по ограничению использования опасных веществ в электрическом и электронном оборудовании (RoHS) 2011/65/EU.
|
