Новые 19-дюймовые сенсорные TFT-LCD-модули Mitsubishi Electric
Корпорация Mitsubishi Electric выпустила новые модели 19-дюймовых цветных TFT-LCD-модулей стандарта SXGA, оснащенных проекционно-емкостной сенсорной панелью. Экран новых моделей снабжен упрочненным защитным стеклом, толщина которого достигает 5 мм. Прием первых заказов на образцы новой продукции откроется в филиалах компании Mitsubishi Electric с 30 июня 2017 года.
Новая линейка сенсорных экранов была представлена корпорацией Mitsubishi Electric на XX Международной выставке встроенных систем ESEC Spring 10 - 12 мая в выставочном центре Tokyo Big Sight, Токио, Япония.

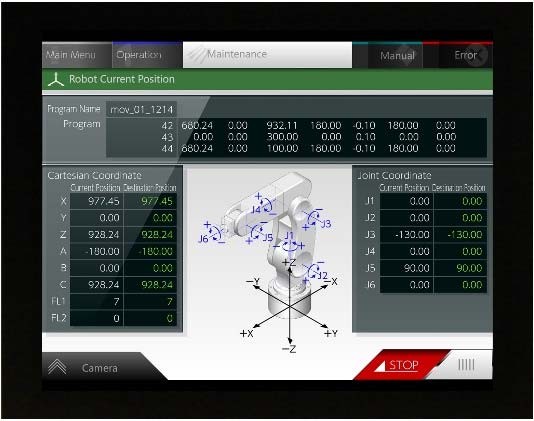

Цветной TFT-LCD-модуль Mitsubishi Electric с проекционно-емкостной сенсорной панелью AA190EB02-PCAP
Корпорация Mitsubishi Electric ожидает, что новое оборудование удовлетворит растущий спрос на модули со сверхтолстым защитным стеклом и высокой сенсорной точностью при работе в перчатках для промышленных применений. Усовершенствованная модель от Mitsubishi Electric поддерживает технологию мультитач и рассчитана на эксплуатацию при влажном экране. Гармоничное сочетание передовых технологий в области производства сенсорных панелей и характеристик TFT-LCD-модулей позволило компании Mitsubishi Electric создать продукт для самого широкого спектра применений.
Основные характеристики
- Цветной TFT-LCD-модуль с широкой проекционно-емкостной сенсорной панелью совместим с различными промышленными применениями<
- 19-дюймовый модуль подходит для измерительных систем, металлорежущих станков, автозаправочных станций и т.д.
- Проекционно-емкостная сенсорная панель обладает усовершенствованными эксплуатационными характеристиками
- Упрочненное защитное стекло (толщиной до 5 мм) выдерживает высокую нагрузку
- Десятиточечное сенсорное управление (мультитач) обеспечивает высокую точность ввода при касании
- Технология управления сенсорным экраном позволяет работать даже в перчатках и при попадании влаги на панель
- Сенсорные панели: комплексное решение
- Универсальная технология для сенсорных TFT-LCD-панелей и клавиатур
- Возможность оптической склейки TFT-LCD-модуля сенсорной панели и защитного стекла обеспечивает четкое изображение при ярком освещении
- Упрочненное защитное стекло с антибликовым покрытием и особой обработкой поверхности для защиты от загрязнений дополнительно расширяет возможности применения устройства
- TFT-LCD-модуль, проекционно-емкостная сенсорная панель, защитное стекло и сенсорный контроллер максимально защищают устройство от механических повреждений
График продаж
| Продукт | Модель | Размер дисплея | Разрешение | Светодиодный драйвер | Поставка |
| TFT-LCD-модуль с проекционно-емкостной сенсорной панелью | AA190EB02-PCAP | 19,0 дюймов | SXGA | Предусмотрен | 30 июня 2017 г. |
Проекционно-емкостная сенсорная панель (PCAP)
Проекционно-емкостная панель представляет собой технологию, в которой используется два перпендикулярных слоя проводника, образующих сетку. При подаче электрического тока создается однородное электрическое поле. При прикосновении пальцем или другим проводящим электрический ток объектом поле искажается, что позволяет системе точно отследить перемещение пальца/объекта по экрану, в том числе в нескольких точках. В настоящее время эта технология широко применяется в смартфонах и планшетах.
Упрощенное изображение сенсорной TFT-LCD-панели PCAP
Линейка цветных TFT-LCD-модулей с проекционно-сенсорными панелями
| Размер дисплея (дюйм) | Разрешение | Яркость (кд/м2) | Угол обзора (град.) (В/Н), (Л/П) | Модель |
| 7,0 дюймов | WVGA | 800 | 85/85, 85/85 | AA070MC01ADA11 |
| 1000 | 85/85, 85/85 | AA070MC11ADA11 | ||
| 800 | 60/80, 80/80 | AA070ME01ADA11 | ||
| 1200 | 60/80, 80/80 | AA070ME11ADA11 | ||
| 6,5 дюйма | VGA | 1000 | 80/60, 80/80 | AA065VE11ADA11 |
| 8,4 дюйма | SVGA | 400 | 85/85, 85/85 | AA084SC01ADA11 |
| 400 | 80/60, 80/80 | AA084SD01ADA11 | ||
| 900 | 80/60, 80/80 | AA084SD11ADA11 | ||
| XGA | 500 | 85/85, 85/85 | AA084XD01ADA11 | |
| 800 | 85/85, 85/85 | AA084XD11ADA11 | ||
| 400 | 80/60, 80/80 | AA084XE01ADA11 | ||
| 800 | 80/60, 80/80 | AA084XE11ADA11 | ||
| 10,6 дюйма | WXGA | 800 | 85/85, 85/85 | AA106TA01DDA11 |
| 800 | 85/85, 85/85 | AA106TA11DDA11 | ||
| 19,0 дюймов* | SXGA | 400 | 80/80, 80/80 | AA190EB02-PCAP |
Технические характеристики
| Модель | AA190EB02-PCAP | |
| Размер/разрешение экрана | 48,2 см (19,0 дюймов) SXGA | |
| Область отображения (мм) | 376,32 (Г) × 301,056 (В) | |
| Количество точек | 1280 (Г) × 1024 (В) | |
| Шаг пикселей (мм) | 0.294 (Г) × 0,294 (В) | |
| Контраст | 800:1 | |
| Яркость (кд/м2) | 400 | |
| Угол обзора (град.) (В/Н), (Л/П) | 80/80, 80/80 | |
| Цвета | 262 К (6 бит/цвет), 16,7 М (8 бит/цвет) | |
| Светодиодный драйвер | Встроен | |
| Интерфейс | LVDS 6/8 бит | |
| Размеры (мм) | Ш | 434,0 (LCD: 404,2) |
| В | 359,0 (LCD: 330,0) | |
| Г | 18,9 (LCD: 14,9)** | |
| Рабочая температура (°C) | От -20 до +70 | |
| Температура хранения (°C) | От -30 до +80 | |
| Толщина стекла (мм) | До 5 | |
| Черная рамка | Доступно | |
| Упрочняющая обработка | Доступно | |
| Антибликовое покрытие | Доступно | |
| Грязезащитное покрытие | Доступно | |
| Оптическая склейка | Доступно | |
| Интерфейс контроллера | USB | |
| Операционные системы*** | Windows7/8.1 и Linux | |
Экологические аспекты
Материалы, использованные для производства данного вида продукции, не содержат ртути и полностью соответствует Директиве ЕС по ограничению использования опасных веществ в электрическом и электронном оборудовании (RoHS) 2011/65/EU.
* Новая модель
** Зависит от толщины защитного стекла (в данном примере 1,8 мм)
*** Поддержка других операционных систем доступна по запросу
|
