Передовые решения Shure и QSC в британском Институте акустики

Открытый в 1974 году Институт акустики является одним из основных в Великобритании профессиональных учреждений, занимающихся вопросами акустики, шума и звуковых вибраций. Не так давно институт занял новую штаб-квартиру в городе Милтон-Кейнс, что потребовало современного звукового оснащения. Реализация проекта была поручена компаниям Audiologic и Excite AV, которые установили передовые аудиорешения Shure и Q-SYS.

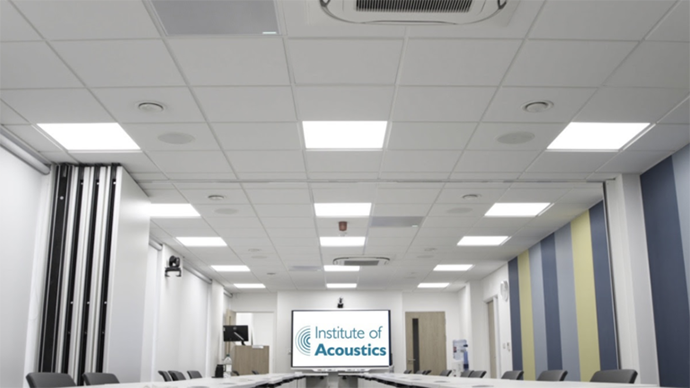

Институт акустики специализируется на таких дисциплинах, как аэродинамика, архитектурная, строительная, подводная акустика, электроакустика и множество других, имея в своем составе более 3000 членов - инженеров, ученых, преподавателей, юристов, архитекторов и так далее. Основным помещением, которому требовалось оснащение, стало большое многоцелевое пространство для обучения, видеоконференций и собраний, в зависимости от мероприятия используемое как одно целое или два независимых. А так как большинство сотрудников института являются экспертами в области звука, то требования, предъявляемые к качеству оборудования и разборчивости речи, были крайне высоки.

Комментирует Бен Сперджен, старший инженер по приложениям в Audiologic:

Из-за размеров и многоцелевого характера пространства процесс проектирования системы звукоусиления требовал тщательного планирования. Основной проблемой, с которой столкнулись сотрудники института, было то, что собеседники, находящиеся в разных частях комнаты, плохо слышали друг друга, поэтому первоочередной задачей стало покрытие помещения микрофонами. При большой длине пространства и сложной планировке обычные микрофоны не подходили. Нам было необходимо максимально гибкое и высокопроизводительное решение, поэтому мы выбрали потолочные микрофонные массивы Shure MXA910. Они позволяют точно настраивать зоны охвата и сохранять полученные результаты в виде предустановок. Таким образом, в зависимости от того, для каких целей в данный момент используется помещение, массив можно максимально оперативно адаптировать к текущему расположению участников того или иного мероприятия

Чтобы подобрать оптимальную конфигурацию, интегратор создал в программном обеспечении Shure Designer System Configuration модель пространства, точно определив количество и наиболее подходящее расположение каждого из массивов. Всего для равномерного покрытия помещения размером 16 х 5 метров потребовалось три MXA910. Следующим этапом стала организация системы звукоусиления, которая должна была обеспечить достаточную громкость звука на противоположном конце комнаты, возможность вывода сигнала, поступающего от удаленных участников конференции, общающихся с присутствующими по видеоконференцсвязи, и при этом предотвратить возникновение обратной связи при одновременной работе микрофонов и громкоговорителей.

Для этих целей была задействована цифровая система распределения и обработки звука Q-SYS, созданная на базе процессора QSC Core 110f, 12 потолочных громкоговорителей QSC AD C6T и двух усилителей QSC SPA 4-60. При помощи Эндрю Фрэнсиса, менеджера по приложениям в Shure, Audiologic создала логический сценарий переключения, при котором громкоговоритель, размещенный поблизости от спикера, отключался во время его речи, детектируемой одним из лучей MXA910, а сам голос усиливался в громкоговорителях, находящихся в противоположной части помещения, и аудиопотоке, поступающем в систему видеоконференцсвязи. Также в процессоре QSC Core 110f были запрограммированы две зоны, позволяющие независимо использовать две половины помещения для одновременного решения разных задач. Для удобства мониторинга системы ее компоненты были объединены при помощи протокола Dante.

Дополняяет Бен Сперджен:

Созданная нами система не только решает все проблемы помещения и открывает большую гибкость для использования пространства, но и имеет максимально простое управление. Благодаря автоматизации основных процессов конечному пользователю достаточно просто выбрать необходимую конфигурацию вызовом предустановки и сразу же можно приступать к работе
