Purelink: доступные решения от пионера рынка АВ-коммутации

Компания Purelink появилась на рынке профессиональных средств коммутации видео и звука одной из первых. Она является официальным партнером таких гигантов, как Apple, FIFA и ООН, предпочитающих самые важные переговоры и трансляции проводить на надежном оборудовании Purelink серии Puremedia. Но ниже речь идет об устройствах серии HDTools – функциональных и доступных по цене.

Первое, о чем стоит упомянут, – это презентационные коммутаторы со встроенными масштабаторами сигналов. Примерами могут служить модели PS-6200 и PS-6300S.

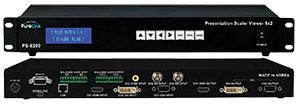

PS-6200 позволяет в одном устройстве свести сигналы разных типов – HDMI, DVI, VGA/компонентный, композитный, 3G/HD- SDI – и вывести их в удобном формате – HDMI, DVI или VGA. Такая возможность позволяет решать большую часть проблем, связанных с конвертированием сигналов, а встроенный масштабатор и поддержка протокола обмена данными EDID (Extended Display Identification Data – расширенный набор данных идентификации дисплея) упрощает состыковку сигналов по разрешению. Имеется два канала для вывода, что позволяет, например, вывести на приемник (проектор или видеостену) изображение с общей информацией, а на небольшие мониторы – изображение с информацией, демонстрация которой на большом экране неуместна. Не стоит забывать и про встроенную аудиоматрицу 2×2, способную вывести на выходы аудиосигнал, извлеченный из потока видео.

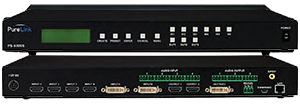

PS-6300S имеет входы стандартных типов – 4×HDMI и 4×DVI-I (последний легко конвертируется в VGA). Однако функциональные возможности в данном устройстве расширены за счет третьего канала, а также аудиоматрицы 4×3. Кроме того, добавлена функция отображения «картинка в картинке», когда на один выход посылается определенным образом скомпонованное изображение с двух различных входов. Данная функция широко применяется и в конференц-залах, и в рекламной индустрии, и в системах безопасности.

Обоими устройствами удобно управлять с передней панели, но предусмотрена и возможность для дистанционного управления по локальной (LAN) сети через порт RS-232. Все протоколы и команды управления предоставляются производителем, что позволяет для контроля объединять в одном интерфейсе целые группы устройств. А возможности двунаправленного масштабирования в разрешении 2K и точной (без подрыва) коммутации без мерцания (технология Don't Blink), предусмотренные в моделях PS-6300S и PS-6300S, позволят забыть о проблемах с отображением и сделают вывод информации максимально удобным и быстрым.

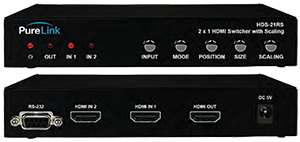

Демонстрация с использованием функции «картинка-в-картинке» уверенно завоевывает рынок AV-инсталляций. Прежде она была доступна лишь в мощных и дорогих контроллерах видеостен. Однако не всегда требуется большое количество источников сигнала или огромная видеостена. Порой бывает достаточно одной большой панели и всего двух сигналов. В такой ситуации применение коммутатора HDS-21RS станет оптимальным.

Данное устройство представляет собой обычный коммутатор HDMI-сигналов 2×1 со встроенным масштабатором и стандартными функциональными возможностями, среди которых:

• удобное переключение между двумя любыми источниками HDMI-сигнала;
• технология Don't Blink – переключение без мерцания с масштабированием в автоматическом режиме;
• управление с помощью кнопок на передней панели, через ИК- порт и RS-232;
• поддержка технологии защиты медиаконтента HDCP.

Помимо обычных для устройства такого типа возможностей, в HDS-21RS дополнительно интегрирован видеопроцессор, способный совместить два разных изображения со входов на единственном выходе. Причем вариантов для совмещения изображений предусмотрено довольно много.

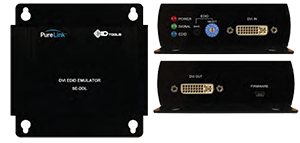

Отдельного внимания заслуживает проблема обеспечения связи между источником сигнала и его приемником по протоколу EDID. Для этой цели компания Purelink, которая принимала непосредственное участие в разработке данного протокола обмена данными, создала устройство SE-DDL – эмулятор DVI Single Link и Dual Link с системой управления EDID, ключевыми особенностями которого являются:

• расширенная система управления EDID;
• обеспечение продолжительной работы EDID с источниками DVI-сигнала;
• встроенный поворотный переключатель, позволяющий быстро выбрать необходимый режим эмуляции EDID;
• встроенный эквалайзер и восстановление тактовой частоты (Reclocking);
• поддержка трех режимов EDID: по умолчанию, захвата и моста;
• возможность питания от источника сигнала DVI или от опционального блока питания.

Ну и конечно, Purelink не оставила без внимания проблему, которая чаще всего возникает при замене старого оборудования на новое – конвертацию VGA сигнала в HDMI. В случае, когда нет возможности поставить многоформатную матрицу и нельзя даже просто подвести питание для конвертера, поможет устройство HC-VH1 – преобразователь сигнала VGA и стереозвука в сигнал HDMI.

HC-VH1 с полосой пропускания до 6,75 Гбит/с поддерживает разрешение HDMI-сигнала до 1080р60, а также интегрирует звуковой сигнал в сигнал HDMI. Но главная особенность данной модели – функция питания от источника VGA-сигнала, что позволяет ее использовать даже в самых сложных случаях. Согласование сигналов различных типов, настройка соответствия разрешений источников и приемников, а также взаимная коммутация и отображение при наличии большого количества разных сигналов могут представлять серьезные проблемы для инсталлятора. Но устройства компании Purelink, которая постоянно пополняет свою линейку, позволяют преодолеть любые трудности.
