Геометрия сшивки и коррекции: новый сигнальный процессор от Optoma

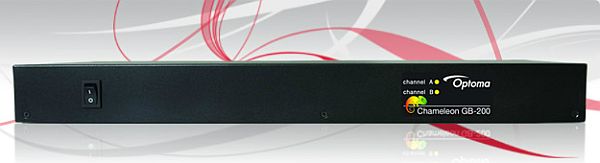

Optoma представляет новый сигнальный процессор Chameleon GB-200 - быстрое и понятное решение на рынке профессионального оборудования. Забудьте о сложных и трудоёмких процедурах настройки!

Процессор Chameleon GB-200 предназначен, прежде всего, для музейных инсталляций, выставок, объектов туризма и культурного наследия. С помощью Chameleon GB-200 можно сформировать ровное бесшовное изображение с двух и более проекторов, быстро и просто настроив наилучшее отображение области перекрытия. Уникальная особенность: двухканальный процессор Chameleon GB-200 может обрабатывать одновременно изображение для двух проекторов.

Ранее в 2014 году этот процессор впервые был представлен на выставке ISE - первый в новом модельном ряду сигнальных процессоров Chameleon. Серия Chameleon разработана в дополнение к инсталляционным проекторам Optoma ProScene - для обеспечения большей гибкости и достижения максимальной степени контроля на инсталляциях высокого профессионального уровня.

Анимированное изображение на впечатляющей восьмиметровой просветной арке, представленной на стенде Optoma на выставке ISE, было создано с помощью четырёх проекторов ProScene EH7700 и двух процессоров Chameleon GB-200. Каждый проектор работал в разрешении Full HD, и с помощью сшивки сформировано бесшовное изображение 8K на всём протяжении гигантского свода арки высотой 4.5 метров.

Андрей Морозевич, менеджер линейки профессиональных проекторов и оборудования Optoma ProScene: “Сигнальный процессор GB-200 обладает не только большой гибкостью, но также является простым и понятным в настройке, надёжным устройством, что очень востребовано на рынке профессиональных инсталляций. По сравнению с аналогичными решениями процессор проще и удобнее в работе при более низкой стоимости. Наши клиенты существенно сократят время, требуемое на монтаж и пуско-наладку. Двухканальный процессор Chameleon GB-200 позволит уменьшить количественное выражение необходимого на объекте оборудования.”

В процессоре Chameleon GB-200 предусмотрены функции подъёма уровня чёрного и мультирегиональной цветовой настройки, что существенно упрощает процесс совмещения изображений с нескольких проекторов. По сути это уникальное предложение в данном ценовом диапазоне. Как на ровных поверхностях, так и на экранах изогнутой или нестандартной формы может быть произведена индивидуальная настройка каждого из изображений на субпиксельном уровне по 289 независимым точкам на канал. Это обеспечит высочайшую точность изображения практически в любом сценарии применения.

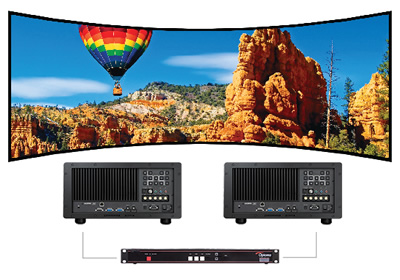

Также на выставке ISE Optoma представила сшивку изображений с двух проекторов ProScene EH503 с помощью Chameleon GB-200 на изогнутый экран с диагональю 180" - для демонстрации высокодинамичной видеоигры. Панорамный экран обеспечивает широкий угол обзора по сравнению со стандартными прямоугольными дисплеями, что позволяет достичь невероятного уровня погружения в захватывающую атмосферу игры.

Сигнальный процессор Chameleon GB-200 может быть подключён к стандартной видеокарте, установленной на персональном компьютере. При этом разрешение формируемого двухфрагментного изображения может составлять до 3,600 x 1080 пикселей. В этой конфигурации необходимо использовать HDMI-сплиттер, чтобы подать сигнал на оба канала GB-200. Далее оба фрагмента комплексного изображения передаются на проекторы, а GB-200 используется для настройки корректного отображения области наложения обоих изображений и для коррекции геометрии. Таким образом формируется масштабное яркое изображение с высоким разрешением.

Сигнальный процессор GB-200 может использоваться для стекования проекторов, когда требуется высокий уровень яркости (освещённости). Полное наложение изображений нескольких проекторов применяется для получения высокого уровня яркости.

Андрей: “Один эквивалентный по яркости проектор как правило стоит дороже и весит гораздо больше. Стекование позволяет использовать более компактные и лёгкие проекторы, удобные в транспортировке и монтаже. Это повышает надёжность инсталляции (если один проектор отказал, другой продолжает работать) и позволяет оптимизировать бюджет при гибкой масштабируемости решения. Можно и далее наращивать количество проекторов при необходимости увеличить яркость”.

Для сшивки изображений в автоматическом режиме на Chameleon GB-200 потребуется специализированное программное обеспечение, предлагаемое Optoma, а также веб/фотокамера. Пробная версия ПО включена в комплект поставки. В перспективе это решение снижает время настройки до нескольких минут. Это простое и пошагово понятное решение: установленная камера самостоятельно осуществляет калибровку области сшивки, а область экранной проекции задаётся через коррекцию по четырём углам. Камера определяет углы проекции и область сшивки для процессора - и процесс настройки запускается автоматически.

Все сигнальные процессоры Optoma поддерживают управление по сети, что оказывается удобным для многих типов инсталляций.

Optoma - признанный эксперт на рынке профессионального проекционного оборудования - предлагает комплекс решений для создания мультифрагментых проекций, стекования и видео-маппинга. Подробные спецификации, фотографии и брошюры доступны на сайте http://www.optomaru.ru

 Преимущества Chameleon GB-200

• Мощный и интуитивно понятный инструмент для сшивки изображений и геометрических преобразований
• Настройка уровня чёрного
• Мультирегиональная цветовая настройка
• Коррекция геометрии при стековании и проецировании с отклонением от центральной оси экрана
• Сшивка в высоком разрешении (до 1920x1200 на канал)
• Двухканальный процессор

Спецификация Chameleon GB-200

ГЕОМЕТРИЯ

СШИВКА

Упомянутые выше решения с выставки ISE представлены на следующем видео:
